Предохранительный клапан GOETZE серия 4020, гигиенический, нержавеющая сталь, DN25...50, PN16, Траб -40...+200С

Технические характеристики

Условный диаметр	25...40мм
Условное давление	16 бар
Давление настройки	0,4...16,0 бар
Рабочая температура	-40...+200°С
Тип присоединения	Гигиенические типы соединений

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный гигиенический модель GOETZE 4020 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты гигиенически чистых резервуаров, трубопроводов воды, жидких сред, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания в запечатанном виде.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 4020, гигиенический, нержавеющая сталь, DN25...50, PN16, Траб -40...+200°С, гигиентические типы присоединений

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

Для защиты:

Технологических процессов, установок и емкостей в пищевой и фармацевтической промышленности, в системах с воздухом, нейтральными и ненейтральными парами, газами и жидкостями в качестве рабочей среды

Пищевая промышленность
Молокозаводы
Пивоваренные заводы и заводы по производству напитков
Фармацевтическая промышленность
Косметическая промышленность
Медицинская техника
Системы очистки

ОСОБЕННОСТИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

безупречно гладкая, оптимальная для очистки поверхность
минимальное мертвое пространство в районе входа и выхода из клапана
свободнолежащие и омываемые уплотнительные кольца
дизайн корпуса клапана предотвращает выпадение конденсата в клапане
возможность CIP/SIP-процедур с помощью пневматического подрыва
бесщелевая установка уплотнений, находящихся в контакте с рабочей средой
Шероховатость поверхности в первичной зоне Ra < 0,75 мкм
Дополнительно: электрополировка и/или механическая полировка
Эластомер диафрагм для отделения пространства для продуктов от пространства для пружин
Соотношение мертвого пространства L/D ~ 1,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

Присоединение	DN 25 мм
Условное давление вход	PN 16 бар
Условное давление выход	PN 10
Настройка давления срабатывания	0,4...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–40…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, сильфонный
Присоединение к трубопроводу вход	Гигиенические типы присоединения - хомут/штуцер/резьба/фланцевая розетка
Присоединение к трубопроводу выход	Гигиенические типы присоединения - хомут/штуцер/резьба/фланцевая розетка DN25...50
ОПЦИИ	Обезжиренное исполнение Степень шероховатости не более 0,372 датичик положения клапана электро или механическая полировка

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

Серия	Материал	DIN EN	ASME
Корпус	Нержавеющая сталь	1.4404	316 L
Внутренние части, контактирующие с раб. средой	Нержавеющая сталь	1.4404	316 L
Верхние части, остальные части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

Стандартне исполнение с мембраной

для нейтральных и не нейтральных сред. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.

Труднодоступные для очистки детали в направляющих и полости пружины клапана, напр. сборка шпинделя и золотника, защищены от загрязнения эластомерной мембраной.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

P	пневматический подрыв
L	подрывом рычагом
O	без подрыва, стандарт при газоплотном исполнении

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

KLSDIN / KLSDIN	Стандарт	Хомутное соединение / Хомутное соединение	DIN 32676-A / DIN 32676-A	Стандарт труб DIN 11850-2 / 11866-A
KLSISO / KLSISO		Хомутное соединение / Хомутное соединение	DIN 32676-B / DIN 32676-B	Стандарт труб DIN EN ISO 1127 / DIN 11866-B
KLSASME / KLSASME		Хомутное соединение / Хомутное соединение	DIN 32676-C / DIN 32676-C	Стандарт труб BS 4825-1 / DIN 11866-C

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

FKM	Фторуглерод	Уплотнение / Mембрана	FDA, USP	–20^oC до +200^oC
EPDM	Этилен-Пропилен-Диен	Уплотнение / Mембрана	FDA, USP	-40^oC до +170^oC
HNBR	Гидрогенизированная акрилонитрилбутадиеновая	Уплотнение / Mембрана	FDA	–20^oC до +150^oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

¹⁾Возможны другие типы/размеры соединений, размеры согласно отдельному габаритному чертежу

Номинальный диаметр	DN	25
Тип присоединения Вход ¹⁾		Хомутное соединение
Вход	DN1	25	40	40
	D1	50,5	50,5	50,5
Выход	DN2	25	40	50
	D2	50,5	50,5	64
Установочный размер в мм	L	52	52	60
	L14)	132	132	132
	h	29	29	29
	H	177	177	177
	H1³⁾	212	212	212
	H2⁴⁾	350	350	350
соединение сжатого воздуха в мм	S	6	6	6
	do	24,5	24,5	24,5
Коэффициент пропускной ISO 4126-1	w (F) w (D/G)²⁾	0,37	0,37	0,37
Коэффициент пропускной ISO 4126-1	w (F) w (D/G)²⁾	0,50	0,50	0,50
Коэффициент пропускной ASME Code Sec. VIII Div. 1	GPM/Sq.Rt.PSID (F)	9,22	9,22	9,22
Коэффициент пропускной ASME Code Sec. VIII Div. 1	SCFM/PSIA (G)	6,22	6,22	6,22
	PPH/PSIA (S)	17,46	17,46	17,46
Вес	кг	1,8	1,8	1,8
	кг³⁾	2,2	2,2	2,2
	кг⁴⁾	2,3	2,3	2,3
Диапазон установки	bar	0,4 - 16	0,4 - 16	0,4 - 16
Диапазон установки ASME	psi	15 - 232	15 - 232	15 - 232

¹⁾ Возможны другие типы/размеры соединений, размеры по отдельному габаритному чертежу.

²⁾ Коэффициент пропускной способности для исполнения D/G при давлениях >6,0 бар. Для меньших давлений см. таблицу пропускной способности.

³⁾ Данные для исполнения с пневматическим подрывомДанные для исполнения с пневматическим подрывом.

⁴⁾ Данные для исполнения с подрывом рычагом.

Предохранительный клапан GOETZE серия 4020, гигиенический, нержавеющая сталь, DN25...50, PN16, Траб -40...+200С

Предохранительный клапан GOETZE серия 4020, гигиенический, нержавеющая сталь, DN25...50, PN16, Траб -40...+200°С, гигиентические типы присоединений

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

¹⁾Возможны другие типы/размеры соединений, размеры согласно отдельному габаритному чертежу

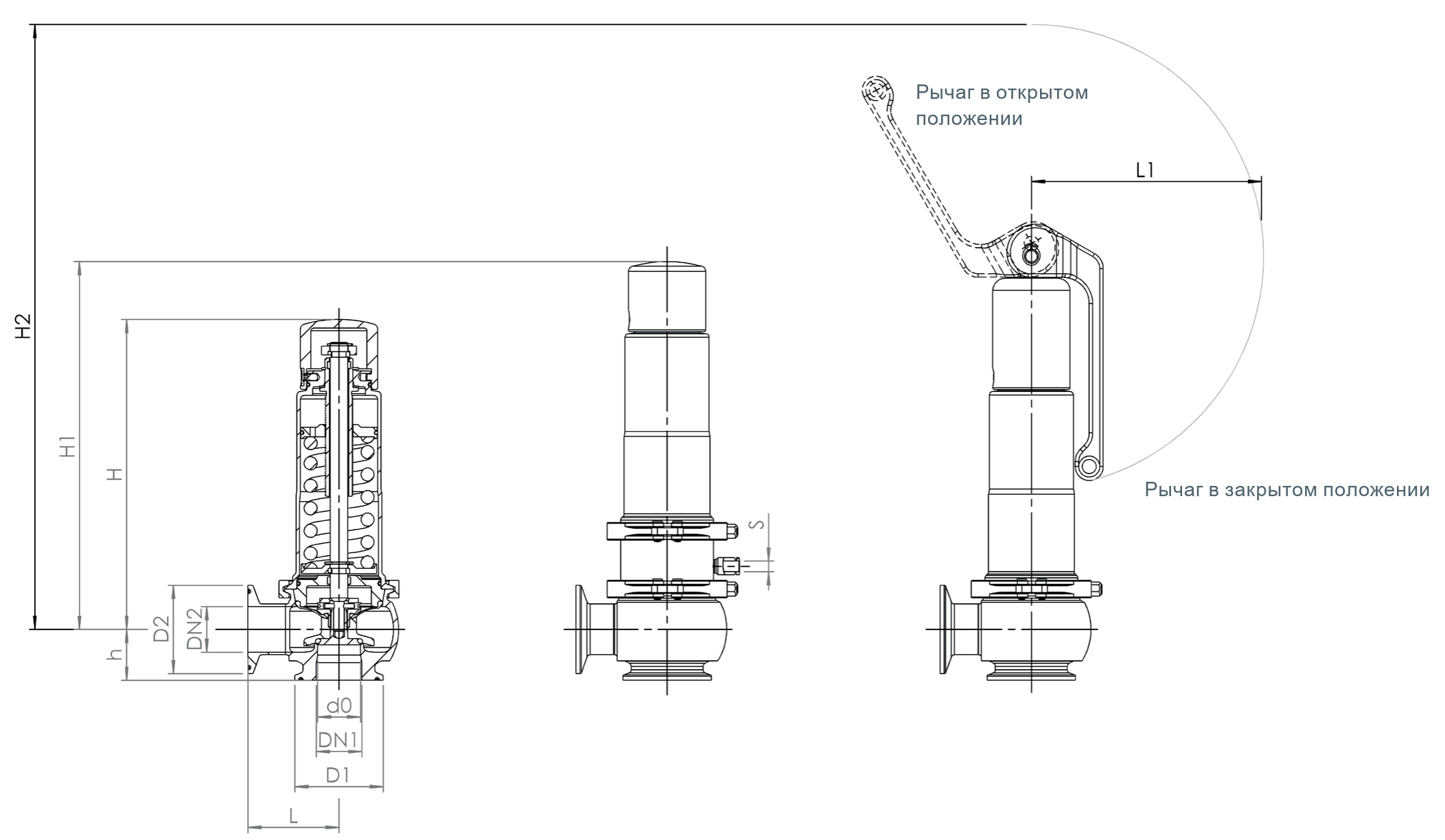

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4020

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Таблица пропускной способности клапана приведена в технической документации, которую Вы можете скачать с данной страницы Товара.
