Гигиенический 4060

МАТЕРИАЛ

СПЕЦИФИКАЦИЯ

DN 25

-40^oC до + 200^oC в зависимости от исполнения

0,4 - 16 бар в соответствии с номинальным давлением клапана и рабочей температурой

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

- технологических процессов, установок и емкостей в пищевой и фармацевтической промышленности, в системах с воздухом, нейтральными и ненейтральными парами, газами и жидкостями в качестве рабочей среды

Пищевая промышленность
Молокозаводы
Пивоваренные заводы и заводы по производству напитков
Фармацевтическая промышленность

Косметическая промышленность
Медицинская техника
Системы очистки

ОСОБЕННОСТИ

безупречно гладкая, оптимальная для очистки поверхность
минимальное мертвое пространство в районе входа и выхода из клапана
свободнолежащие и омываемые уплотнительные кольца
дизайн корпуса клапана предотвращает выпадение конденсата в клапане
возможность CIP/SIP-процедур с помощью пневматического подрыва
бесщелевая установка уплотнений, находящихся в контакте с рабочей средой
Шероховатость поверхности в первичной зоне Ra < 0,75 мкм
Дополнительно: электрополировка и/или механическая полировка
Эластомер диафрагм для отделения пространства для продуктов от пространства для пружин
Соотношение мертвого пространства L/D ~ 0,9

Пояснения см. в главе 1.1 Общая информация о гигиенических клапанах.

Определение качества поверхности и вариантов в соответствии с Главой 1.1 Таблица V-301.

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Корпус	Нержавеющая сталь	1.4435	316 L
Внутренние части, контактирующие с раб. средой	Нержавеющая сталь	1.4435	316 L
Верхние части, остальные части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302

Модельный ряд Гигиенические 4060 ИСПОЛНЕНИЕ КЛАПАНА

Стандартне исполнение с мембраной

для нейтральных и не нейтральных сред. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.

Труднодоступные для очистки детали в направляющих и полости пружины клапана, напр. сборка шпинделя и золотника, защищены от загрязнения эластомерной мембраной.

СРЕДА

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

P	пневматический подрыв
L	подрывом рычагом
O	без вентиляции, с дополнительной газонепроницаемой крышкой

ТИП ПРИСОЕДИНЕНИЯ ВХОД /ВЫХОД

SE4 / SE4

Стандарт

фланцевым Контейнер / фланцевым Контейнер

Стандарт труб DIN 11850-2 / 11866-A

УПЛОТНЕНИЕ / МЕМБРАНА

FKM	Фторуглерод	Уплотнение / Mембрана	FDA, USP	-20^oC до +200^oC
EPDM	Этилен-Пропилен-Диен	Уплотнение / Mембрана	FDA, USP	-40^oC до +170^oC
HNBR	Гидрогенизированная акрилонитрилбутадиеновая резина	Уплотнение / Mембрана	FDA	-20^oC до +150^oC

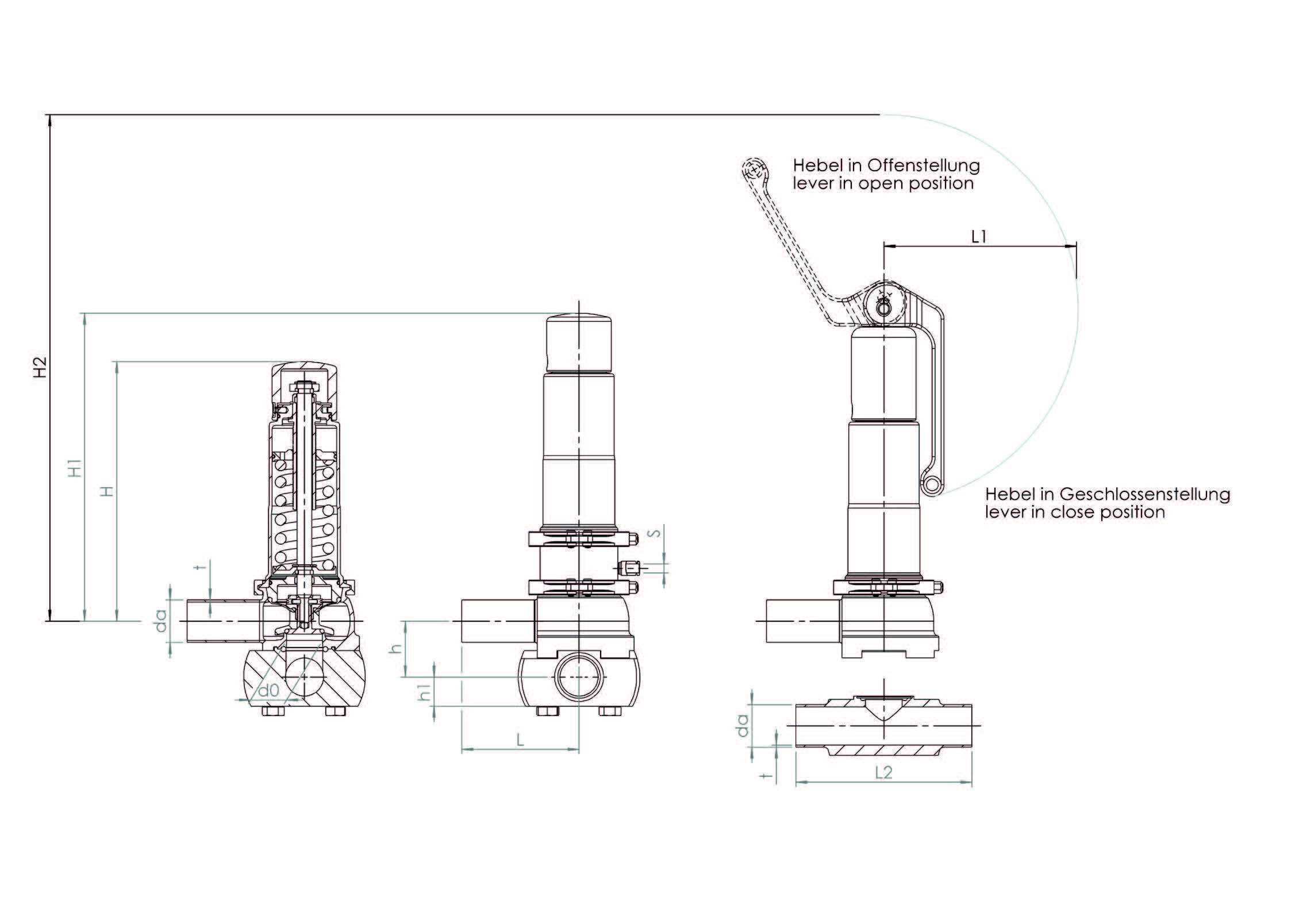

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд Гигиенические 4060: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр	DN	25
Тип присоединения Вход ¹⁾	труб
Вход	da x t	29 x 1,5
Выход	da x t	29 x 1,5
Установочный размер в мм	L	80
	L1⁴⁾	132
	L2	120
	h	38
	h1	20
	H	177
	H1³⁾	212
	H2⁴⁾	350
соединение сжатого воздуха в мм	S	6
	do	24,5
Коэффициент пропускной ISO 4126-1	?w (F)	0,33
	?w (D/G)²⁾	0,44
Коэффициент пропускной ASME Code Sec. VIII Div. 1	GPM/Sq.Rt.PSID (F)	9,22
	SCFM/PSIA (G)	6,22
	PPH/PSIA (S)	17,46
Вес	kg	3,3
	kg³⁾	3,6
	kg⁴⁾	3,7
Диапазон установки	bar	0,4 - 16
Диапазон установки ASME	psi	15 - 232

¹⁾ Возможны другие типы/размеры соединений, размеры по отдельному габаритному чертежу.

²⁾ Коэффициент пропускной способности для исполнения D/G при давлениях >6,0 бар. Для меньших давлений см. таблицу пропускной способности.

³⁾ Данные для исполнения с пневматическим подрывом

⁴⁾ Данные для исполнения с подрывом рычагом.
