Предохранительный клапан GOETZE серия 410, свободное истечение на воздух, нержавеющая сталь, DN8...25, PN63, Тмакс 225С, наружная резьба

Предохранительный клапан GOETZE серия 410, свободное истечение на воздух, нержавеющая сталь, DN8...25, PN63, Тмакс 225С, наружная резьба

Технические характеристики
Условный диаметр 8...25мм
Условное давление 63 бар
Давление настройки 0,2...50,0 бар
Рабочая температура -60... +225°С
Тип присоединения резьбовое

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный GOETZE 410 из нержавеющей стали предназначен для защиты  газовых систем от повышения давления выше допустимого путем сброса рабочей среды напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем  сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 410, свободное истечение на воздух, нержавеющая сталь, DN8...25, PN63, Тмакс 225С, наружная резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

Клапан предохранительный GOETZE 410 из нержавеющей стали предназначен для защиты  газовых систем от повышения давления выше допустимого путем сброса рабочей среды напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем  сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

Для защиты:

  • емкостей под давлением
  • систем под давлением

для воздуха и других нейтральных не ядовитых и не горючих газов, которые могут свободно выпускаться в атмосферу.

  • Компрессоры
  • Системы повышения давления воздуха
  • Окрасочные системы
  • Пневматические системы управления
  • Автомобильная и железнодороная техника



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

Присоединение DN 8..25 мм
Условное давление вход PN 63 бар
Условное давление выход --
Настройка давления срабатывания 0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура –60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Прямой, свободное истечение на воздух, пружинный,
Присоединение к трубопроводу вход Наружная  резьба
Присоединение к трубопроводу выход --
ОПЦИИ
Обезжиривание
Исполнение  пассивированное - для обехжиренных продуктов для применения с кислородом
Хромирование или никелирование
Допуски по РМРС (Морской судовой регистр)



РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

Воздух, газы и технические пары нейтральные



СЕРТИФИКАТЫ  ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

Серия Материал DIN EN ASME
Материал корпуса на входе Нержавеющая сталь 1.4404 316 L
Материал корпуса на выходе Нержавеющая сталь 1.4404 316 L
Внутренние части Нержавеющая сталь 1.4404 316 L
Нажимная пружина Нержавеющая сталь 1.4568 631



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410



ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

s Стандарт цилиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.



СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410
G газообразный Воздух и подобные нейтральные газы



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410
K Стандартный, с подрывом вращающейся рукояткой



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410
m / - Стандарт Наружная резьба BSP-P / - DIN EN ISO 228-1 / -

Другие типы соединений возможны по запросу



УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410
FKM Фторуглерод Уплотнительная шайба из эластомера 0,2 - 25 бар -20oC до +200oC
PTFE Политетрафторэтилен Уплотнительная шайба 25,1 - 50 бар -60oC до +225oC
NBR Нитрил-Бутадиен Уплотнительная шайба из эластомера 0,2 - 25 бар -30oC до +130oC
PTFE Политетрафторэтилен Уплотнительная шайба 0,2 - 25 бар -60oC до +225oC
FKM-VI Фторуглерод Уплотнительная шайба из эластомера 0,2 - 25 бар -55oC до +225oC

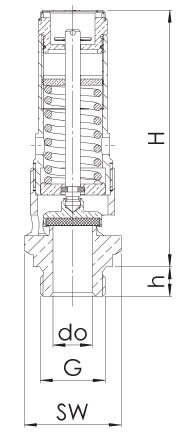

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 410

Номинальный диаметр Схема DN 8 10 15 20 25
Присоединение DIN EN ISO 228 G 1/4" (8) 3/8" (10) 1/2" (15) 3/4" (20) 1" (25)
Установочный размер в мм H 60 65 78 66 79 94 104 111
  h 10 10 10 12 12 12 12 14
  SW 19 24 24 27 27 36 36 41
  do 7,5 10 10 11 11 16 16 20
Вес кг 0,1 0,14 0,16 0,17 0,19 0,35 0,4 0,6
Диапазон установки бар 0,2-50 0,2-9 9,1-50 0,2-7 7,1-50 0,2-9 9,1-50 0,2-50
Диапазон установки ASME psi 15-725 15-130 131-725 15-102 103-725 15-130 131-725 15-725



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 410

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN   8 10 15 20 25
Устанавливаемое давление бар
Воздух нм3/ч














































































 		 0,2 20 35 46 100 133
0,3 25 45 54 119 144
0,4 29 52 67 137 167
0,5 32 58 74 158 185
0,6 35 64 82 172 211
0,7 37 70 87 187 235
0,8 41 74 95 200 260
0,9 43 80 101 213 282
1 46 85 107 227 305
1,5 60 108 137 286 408
2 73 132 166 346 506
3 100 182 222 465 699
4 125 228 279 584 889
5 151 274 336 703 1070
6 176 321 393 821 1251
7 201 367 450 940 1432
8 227 414 507 1059 1613
9 252 460 564 1178 1794
10 278 507 621 1297 1975
11 303 553 678 1416 2156
12 329 599 735 1535 2337
13 354 646 791 1654 2518
14 380 692 848 1773 2700
15 405 739 905 1891 2881
16 431 785 962 2010 3062
17 456 832 1019 2129 3243
18 482 878 1076 2248 3424
19 507 925 1133 2367 3605
20 533 971 1190 2486 3786
21 558 1017 1247 2605 3967
22 584 1064 1304 2724 4148
23 609 1110 1361 2843 4329
24 635 1157 1417 2961 4510
25 660 1203 1474 3080 4691
26 685 1250 1531 3199 4872
27 711 1296 1588 3318 5053
28 736 1342 1645 3437 5234
29 762 1389 1702 3556 5415
30 787 1435 1759 3675 5597
31 813 1482 1816 3794 5778
32 838 1528 1873 3913 5959
33 864 1575 1930 4031 6140
34 889 1621 1986 4150 6321
35 915 1667 2043 4268 6502
36 940 1714 2100 4388 6683
37 966 1760 2157 4507 6864
38 991 1807 2214 4626 7045
39 1017 1853 2271 4745 7226
40 1042 1900 2328 4864 7407
41 1068 1946 2385 4983 7588
42 1093 1993 2442 5101 7769
43 1119 2039 2499 5220 7950
44 1144 2085 2556 5339 8131
45 1170 2132 2612 5458 8313
46 1195 2178 2669 5577 8494
47 1220 2225 2726 5696 8675
48 1246 2271 2783 5815 8856
49 1271 2318 2840 5934 9037
50 1297 2364 2897 6053 9218
