Предохранительный клапан GOETZE серия 412, свободное истечение на воздух, нержавеющая сталь, DN15...50, PN63, Тмакс 225С, наружная резьба

Предохранительный клапан GOETZE серия 412, свободное истечение на воздух, нержавеющая сталь, DN15...50, PN63, Тмакс 225С, наружная резьба

Технические характеристики
Условный диаметр 15...50 мм
Условное давление 50 бар
Давление настройки 0,5...42,0 бар
Рабочая температура до +225°С
Тип присоединения Резьбовое

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный GOETZE 412 с корпусом из нержавеющей стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем  сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 412, свободное истечение на воздух, нержавеющая сталь, DN15...50, PN63, Тмакс 225°С, наружная резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412

Клапан предохранительный GOETZE 412 из нержавеющей стали предназначен для защиты  газовых систем от повышения давления выше допустимого путем сброса рабочей среды напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем  сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412

Для защиты:

  • емкостей под давлением
  • систем под давлением

для воздуха и других нейтральных не ядовитых и не горючих газов, которые могут свободно выпускаться в атмосферу.

  • Компрессоры
  • Системы повышения давления воздуха
  • Окрасочные системы
  • Пневматические системы управления
  • Автомобильная и железнодороная техника



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412

Присоединение DN 15..50 мм
Условное давление вход PN 63 бар
Условное давление выход --
Настройка давления срабатывания 0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура –60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Прямой, свободное истечение на воздух, пружинный,
Присоединение к трубопроводу вход Наружная  резьба
Присоединение к трубопроводу выход --
ОПЦИИ
Обезжиривание
Исполнение  пассивированное - для обехжиренных продуктов для применения с кислородом
Хромирование или никелирование
Допуски по РМРС (Морской судовой регистр)



РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412

Воздух, газы и технические пары нейтральные



СЕРТИФИКАТЫ  ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412

Серия Материал DIN EN ASME
Материал корпуса на входе Нержавеющая сталь 1.4404 316 L
Материал корпуса на выходе Нержавеющая сталь 1.4404 316 L
Внутренние части Нержавеющая сталь 1.4404 316 L
Нажимная пружина Нержавеющая сталь 1.4568 631



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412


ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412
s Стандарт цилиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.



СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412
G газообразный Воздух и подобные нейтральные газы



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412
K Стандартный, с подрывом вращающейся рукояткой
O без подрыва



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412
m / - Стандарт Наружная резьба BSP-P / -
BSP-Tm / -   Наружная резьба BSP-T / -
NPT-m / -   Наружная резьба NPT / -

Другие типы соединений возможны по запросу



УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412
NBR Нитрил-Бутадиен Уплотнительная шайба из эластомера 0,2 - 30 бар -30oC до +130oC
FKM Фторуглерод Уплотнительная шайба из эластомера 0,2 - 30 бар -20oC до +200oC
EPDM Этилен-Пропилен-Диен Эластомерное плоское уплотнение 0,2 - 30 бар -40oC до +170oC
PTFE Политетрафторэтилен Уплотнительная шайба 0,2 - 50 бар -60oC до +225oC

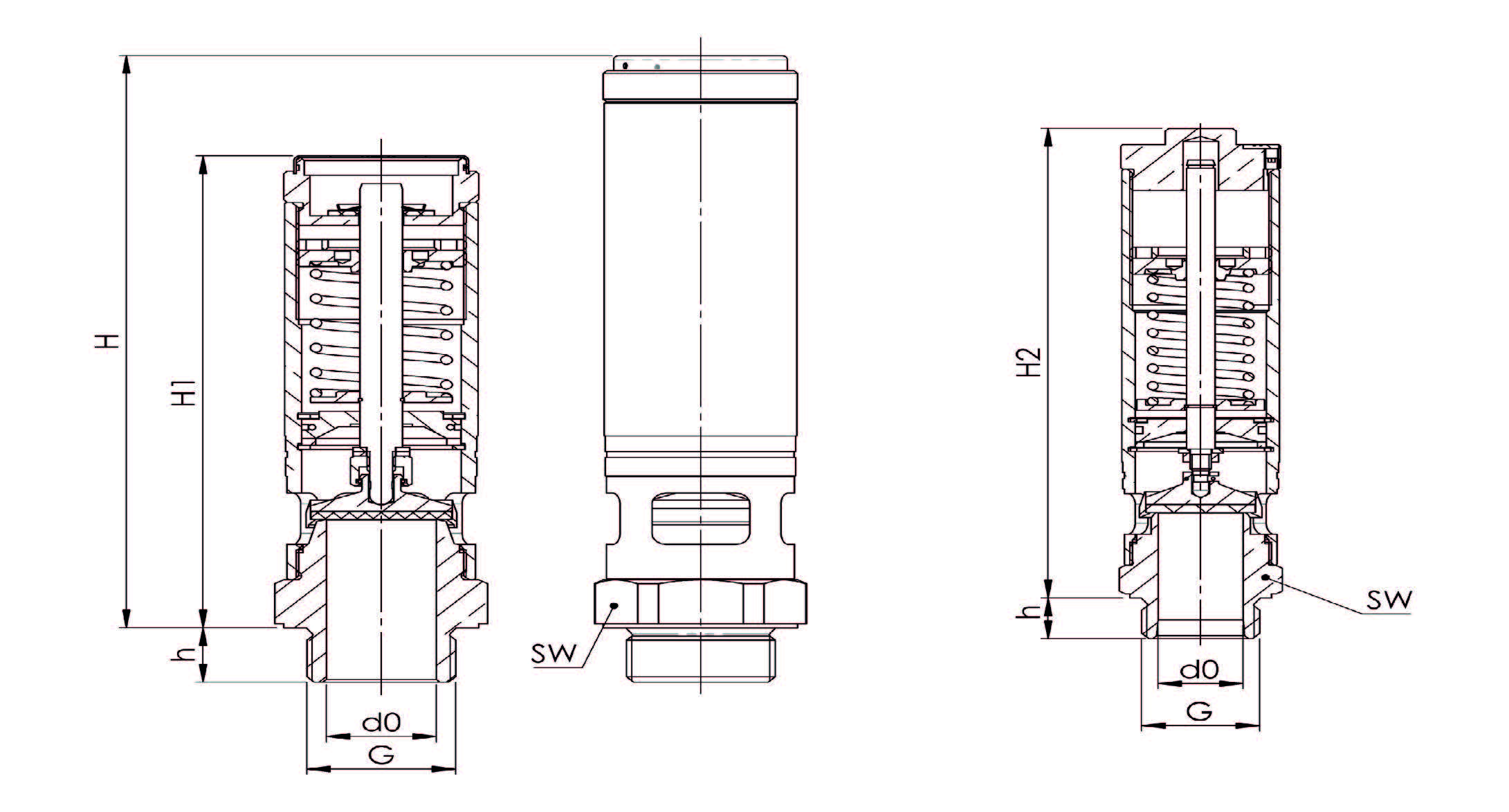

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 412

Номинальный диаметр DN 15 20 25 32 40 50
Connection DIN EN ISO 228 G 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
Установочный размер в мм H (H1) 144 177 177 215 (1771) 215 (1771) 282
H2 137 173 173 212 212 284
h 12 15 15 22,5 22,5 26
SW 32 41 41 55 55 80
do 14 20 24 31 31 48
Коэффициент пропускной ISO 4126-1 w/Kdr (D/G)2 0,76 0,8 0,8 0,8 0,8 0,513
Коэффициент пропускной ASMECode Sec. VIII Div. 1 w/Kdr (D/G) 0,774 0,774 0,774 0,774 0,774 30,11
Вес кг 0,6 1,3 1,3 2,6 2,6 5,4
Диапазон установки бар 0,2-50 0,2-50 0,2-50 0,2-50 0,2-50 0,2-30
Диапазон установки ASME psi 15-725 15-725 15-725 15-725 15-725 15-435

1Тип 412 с поцией „SHORT“ также доступен для диапазона давлений от 0,2 до 6 бар в укороченном исполнении

2Коэффициент пропускной способности при давлениях настройки > 4,0 бар

3Коэффициент пропускной способности при давлениях настройки > 7,0 бар

4Значение расчетного коэффициента (Rated slope) для клапанов D/G (пар, газы) в scfm/psia (scfm – стандартные куб. футы в минуту, psia – фунты на кв. дюйм, абс.)



ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 412



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 412

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN   15 20 25 32 40 50
Устанавливаемое давление бар
Воздух нм3/ч














































































 		 0,2 61 167 240 401 401 768
0,3 76 189 272 453 453 827
0,4 88 205 296 493 493 887
0,5 99 222 320 534 534 946
0,6 110 240 345 576 576 1005
0,7 121 262 377 629 629 1064
0,8 129 280 404 673 673 1123
0,9 138 299 431 719 719 1182
1 147 319 459 766 766 1370
1,5 194 419 604 1007 1007 1827
2 245 520 749 1249 1249 2325
3 338 717 1032 1723 1723 3177
4 436 923 1330 2219 2219 4056
5 524 1112 1601 2671 2671 4962
6 613 1300 1872 3123 3123 5802
7 702 1488 2143 3575 3575 6642
8 790 1676 2413 4027 4027 6034
9 879 1864 2684 4478 4478 6711
10 968 2052 2955 4930 4930 7388
11 1057 2240 3226 5382 5382 8065
12 1145 2428 3497 5834 5834 8742
13 1234 2617 3768 6286 6286 9420
14 1323 2805 4039 6738 6738 10097
15 1412 2993 4310 7190 7190 10774
16 1500 3181 4581 7642 7642 11451
17 1589 3369 4851 8094 8094 12129
18 1678 3557 5122 8546 8546 12806
19 1766 3745 5393 8998 8998 13483
20 1855 3933 5664 9450 9450 14160
21 1944 4122 5935 9902 9902 14838
22 2033 4310 6206 10354 10354 15515
23 2121 4498 6477 10806 10806 16192
24 2210 4686 6748 11258 11258 16869
25 2299 4874 7019 11710 11710 17546
26 2387 5062 7289 12162 12162 18224
27 2476 5250 7560 12614 12614 18901
28 2565 5438 7831 13066 13066 19578
29 2654 5626 8102 13518 13518 20255
30 2742 5815 8373 13970 13970 20933
31 2831 6003 8644 14422 14422 -
32 2920 6191 8915 14874 14874 -
33 3009 6379 9186 15325 15325 -
34 3097 6567 9457 15777 15777 -
35 3186 6755 9727 16229 16229 -
36 3275 6943 9998 16681 16681 -
37 3363 7131 10269 17133 17133 -
38 3452 7320 10540 17585 17585 -
39 3541 7508 10811 18037 18037 -
40 3630 7696 11082 18489 18489 -
41 3718 7884 11353 18941 18941 -
42 3807 8072 11624 19393 19393 -
43 3896 8260 11895 19845 19845 -
44 3984 8448 12166 20297 20297 -
45 4073 8636 12436 20749 20749 -
