Описание

Документация

Модельный ряд 420

МАТЕРИАЛ

СПЕЦИФИКАЦИЯ

1/4" - 3/8"

-40^oC до +260^oC в зависимости от исполнения

0,5 – 50 бар в зависимости от исполнения

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей
паровых котлов и паровых систем

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Химическая, биогазовая промышленность
Опреснение
Технологическое оборудование
Производство промышленного и медицинского оборудования
Суда и судовое оборудование
Технологические линии в пищевой, фармацевтической и косметической промышленности
Применение в морских условиях
Другие трубопроводные системы с резьбовым соединением

Клапаны настраиваются и пломбируются на заводе.

СЕРТИФИКАТЫ

T?V-сертификат испытаний 2069	D/G, F, F/K/S?
ЕU-тип экспертизы	S/G, L, F/K/S?
TSG ZF001-2006	G, F (L)
TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G), F (L), F/K/S?
Требования
AD 2000-Лист A2	DIN EN ISO 4126-1
TRD 421	DGR 2014/68/EU
TRB 801 № 22 и № 23?

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Нержавеющая сталь	1.4404	316 L
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Металлический сильфон (опция)	Нержавеющая сталь	1.4571	316 Ti
Сильфон из PTFE (опция)	Политетрафлорэтилен	Политетрафлорэтилен	Политетрафлорэтилен

¹Только при исполнении с сильфоном

Модельный ряд 420 ИСПОЛНЕНИЕ КЛАПАНА

t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без противодавления. Окружающая среда защищена от попадания в неё рабочей среды. от 0,5 до 1,5 бар газоплотное исполнение (без сильфоном).
tb	Газоплотное исполнение с сильфоном	для нейтральных и ненейтральных рабочих сред. Пружина и движущиеся части защищены от контакта с рабочей средой. Исполнение сильфона в зависимости от давления настройки: DN8: от 1,6 до 12 бар сильфон из PTFE; от 12,1 до 50 бар сильфон из нержавеющей стали DN10: от 1,6 до 12 бар сильфон из PTFE; от 12,1 до 50 бар сильфон из нержавеющей стали

СРЕДА

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от уплотнения водяной пар Только для паровых котлов объемом менее 10 литров

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

L	С подрывом рычагом
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ВХОД /ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

m / f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
SV / f		Штуцерное соединение с разрезным кольцом / Внутренняя резьба BSP-P	EN ISO 8434-1 / DIN EN ISO 228-1
KV / KV		Kомпрессионный фитинг / Kомпрессионный фитинг	EN ISO 8434-1 / EN ISO 8434-1

УПЛОТНЕНИЕ

EPDM	Этилен-Пропилен-Диен	Формованный эластомер (0,5 - 30 бар)	-40^oC до +170^oC
FKM	Фторуглерод	Формованный эластомер (0,5 - 30 бар)	-20^oC до +200^oC
FFKM	Перфторэластомер	Формованный эластомер (0,5 - 30 бар)	-10^oC до +260^oC
PTFE	Политетрафторэтилен	Уплотнительная шайба (0,5 - 50 бар)	-40^oC до +225^oC

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

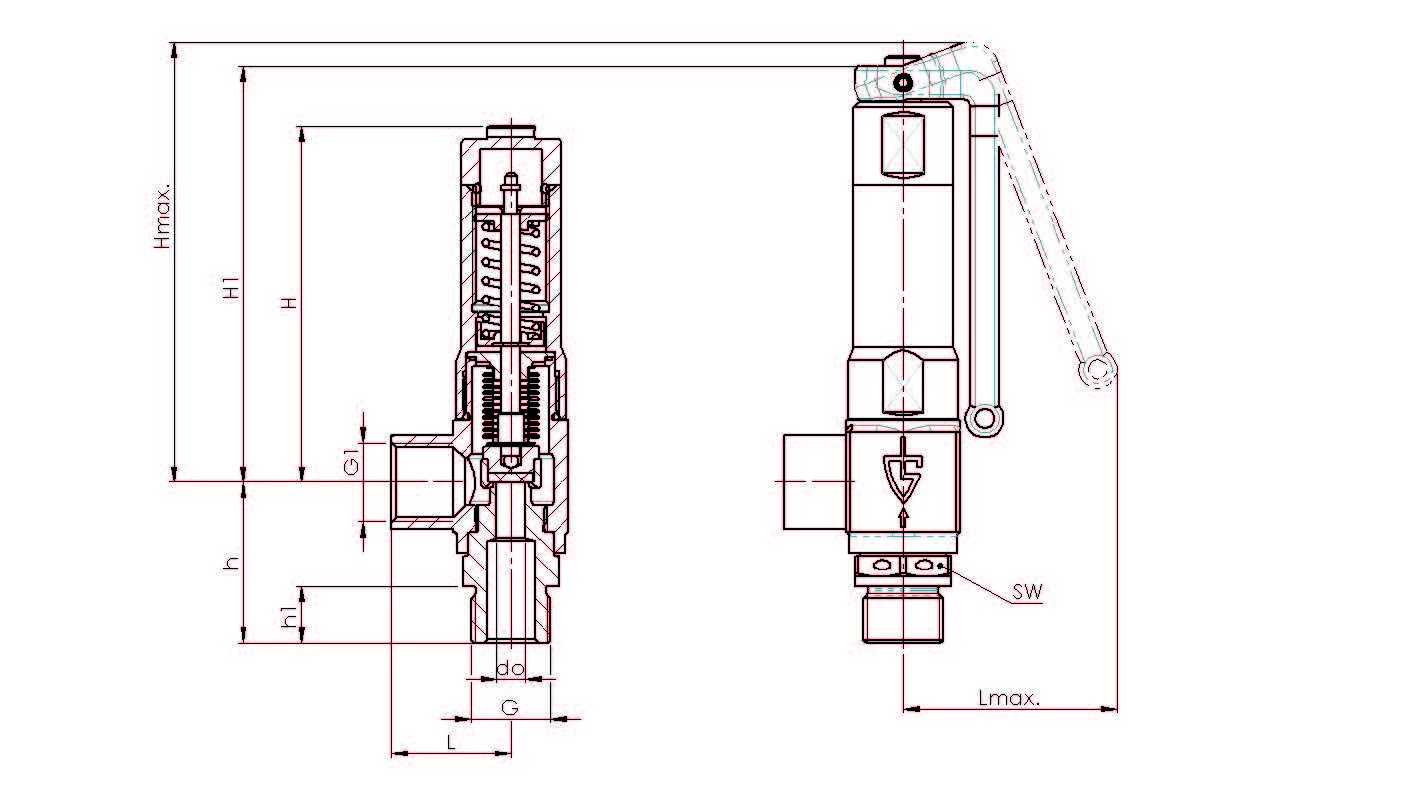

Модельный ряд 420: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр	DN	8	10
Присоединение DIN EN ISO 228	G	1/4" (8)	3/8" (10)
Выход DIN EN ISO 228	G1	3/8" (10)	3/8" (10)
Установочный размер в мм	L	25	25
	Lmax	45	45
	H	75	75
	H1	87	87
	Hmax	93	93
	h	34	34
	h1	12	12
	SW	20	20
	do	6	6
Вес	кг	0,3 / 0,4	0,25 / 0,35
Диапазон установки	бар	0,5-50	0,5-50
