Предохранительный клапан GOETZE серия 451, нержавеющая сталь, DN15...50, PN80, Траб -60...+400С, внутренняя или наружная резьба

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	80 бар
Давление настройки	0,5...70,0 бар
Рабочая температура	-60...+400°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 451 выполненный из нержавеющей стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 451, нержавеющая сталь, DN15...50, PN80, Траб -60...+400°С, внутренняя или наружная резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

Применяется для защиты:

Емкостей / систем под давлением для нейтральных / не нейтральных паров
паровых котлов и паровых систем
Для защиты сило-цистерн и резервуаров для жидких, сыпучих и порошкообразных материалов¹

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Машиностроение
Защита насосов
Медицинская техника (стерилизаторы, автоклавы)
Судостроение и судовые системы
Системы повышения давления воды/воздуха
Паровые и промышленные котлы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

Присоединение	DN 15..50 мм
Условное давление вход	PN 80 бар
Условное давление выход	PN 16/40 бар
Настройка давления срабатывания	0,5...70,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–60…+400 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Наружная или внутренняя резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	Обезжиривание Исполнение на кислород (пассивированное) Хромирование или никелирование Датчики срабатывания входная часть в гигиеническом исполнении Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Сильфон (опционально)	Нержавеющая сталь	1.4571	316 Ti

1Только при исполнении с сильфоном

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

s	стандартное, не газоплотное исполнение полости пружины.	для нейтральных рабочих сред, без противодавления
b	Сильфон	для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных сред без противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Поставляется без развоздушивателя.Это исполнение недоступно при размерности входа/выхода клапана 15/15 и 20/20!
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды.Двойная газоплотность.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

G	газообразный	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар -Не для продуктов, сертифицированных по ASME-

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

K	Стандартный, с подрывом вращающейся рукояткой
L	С подрывом рычагом
O	Без подрыва, стандарт для газоплотного исполнения

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-m/NPT-f		Наружная резьба NPT-m / Внутренняя резьба NPT-f	ANSI B 1.20.1
m / f		Наружная резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
BSP-Tm / f		Наружная резьба BSP-T / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1

Другие типы соединений возможны по запросу

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл до 25 бар	-30oC до +130oC
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл до 25 бар	-40oC до +170oC
FKM	Фторуглерод	Формованный эластомер с упором на металл до 25 бар	-20oC до +200oC
PTFE	Политетрафторэтилен	Уплотнительная шайба до 25 бар	-60oC до +225oC
PTFE+Kohle	Политетрафторэтилен + углерод	Уплотнительная шайба от 25 бар	-60oC до +225oC
FFKM	Перфторэластомер	Формованный эластомер с упором на металл до 25 бар	-10oC до +260oC
MD	Металлическое уплотнение	Уплотнительная шайба	-60oC до +400oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

Номинальный диаметр	DN	DN15			DN20		DN25	DN32
Присоединение DIN EN ISO 228	G	1/2" (15)			3/4" (20)		1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN ISO 228	G1	1/2" (15)	1" (25)	1" (25)	3/4" (20)	1 1/4" (32)	1 1/2" (40)	2" (50)	2" (50)	2" (50)
Установочный размер в мм	L	34	40	40	42	43	50	61	61	61
	Lmax	65	65	65	91	91	92	92	92	92
	H / H1	79 / 79	77 / 77	131 / 131	137/137	138 / 150	178 / 193	241 / 263	241 / 263	241 / 263
	H1 / H11	93 / 93	91 / 91	149 / 149	154/154	158 / 170	192 / 207	264 / 286	264 / 286	264 / 286
	H2 / H21	79 / 79	77 / 77	131 / 131	138/138	139 / 151	175 / 190	241 / 263	241 / 263	241 / 263
	Hmax / Hmax1	105 / 105	103 / 103	164 / 164	169/169	173 / 185	207 / 223	277 / 299	277 / 299	277 / 299
	h	28	30	30	31	39	45	55	69	74
	h1	15	15	15	16	16	18	20	23	25
	SW1	30	30	30	36	36	46	55	55	70
	SW2	-	40	40	32	50	58	70	70	70
	do	15,8	15,8	15,8	15,8	18	23	30,3	30,3	30,3
Коэффициент пропускной	w /Kdr (F)	0,24	0,32	0,32	0,38	0,54	0,54	0,54	0,54	0,54
ISO 4126-1	w /Kdr (D/G)3	0,33	0,33	0,33	0,52	0,6	0,56	0,56	0,56	0,56
Коэффициент пропускной	w /Kdr (F)	-/-	3,0464	3,0464	-/-	0,492	0,492	0,492	0,492	0,492
ASME-Code Sec. VIII Div. 1	w /Kdr (G)	-/-	2,474	2,474	-/-	0,659	0,659	0,659	0,659	0,659
	w /Kdr (D)	-/-	6,944	6,944	-/-	0,659	0,659	0,659	0,659	0,659
Вес	кг	0,4	0,4	0,8	1	1	1,8	4,0	4,0	4,0
Диапазон установки	бар	0,52-25	0,52-25	25,1-70	0,52 - 70	0,5-70	0,5-70	0,5-70	0,5-70	0,5-70
Диапазон установки ASME	psi	-	15-363	363-1015	-	15-1015	15-1015	15-1015	15-1015	15-1015

1)Размеры для исполнения с сильфоном.

2)Исполнение с сильфоном доступно только от 1 бар и выше .У исполнения с сильфоном сниженный коэффициент пропускной способности 0,24.

3)Коэффициент пропускной способности при давлениях настройки >3,5 бар.

4)Значение расчетного коэффициента (Rated slope) для клапанов G в scfm/psia; D в pph/psia; для клапанов F (жидкости) in gpm/корень (psid) (gpm -галлоны в минуту, psid - разница давлений перед и за клапаном, измеренная в фунтах на кв. дюйм)

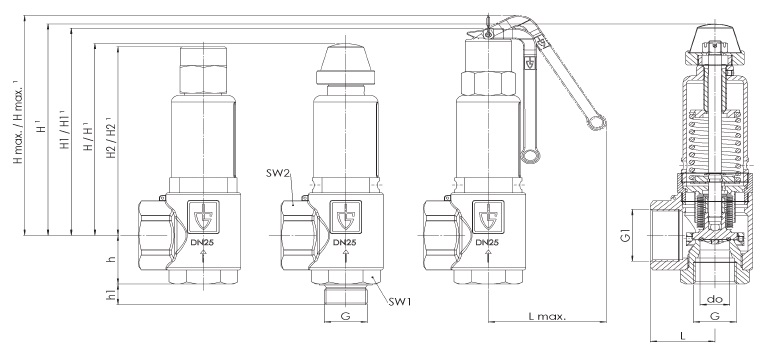

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 451

Мощность при 10% превышении давления срабатывания Просьба обратить внимание на отклонение значений в пределах менее 3 бар, а также на колонку для исполнений „s“ и „t“ для Ду 15
Номинальный диаметр DN		15				20			25			32
		I	II	Сильфон		I	II	II	I	II	III	I	II	III
				с	без
				Исполнения клапана
				"b" и "tb"	"s" и "t"
				III	III
Устанавливаемое давление бар Воздух I нм3/ч Пар II нм3/ч Вода III нм3/ч	0.5	56**	42**	1.9**	2.3**	127	96	5.4	199	150	8.8	353	266	15.4
	1	87	69	2.5	3.1	189	151	7.3	291	232	12.0	515	411	20.8
	1.5	113	90	3.1	3.8	252	200	9.0	390	309	14.7	683	542	25.5
	2	141	111	3.6	4.4	316	249	10.4	489	385	16.9	832	656	29.4
	2.5	165	129	4.0	5.0	383	300	11.6	583	457	18.9	1012	793	32.9
	3	189	148	4.4	5.4	447	349	12.7	681	532	20.8	1182	924	36.0
	3.5	214	166	4.7	5.9	504	392	13.7	768	597	22.4	1333	1036	38.9
	4	238	184	5.0	6.3	561	435	14.7	855	663	24.0	1484	1151	41.6
	4.5	262	203	5.3	6.7	618	478	15.6	942	729	25.4	1635	1265	44.1
	5	286	221	5.6	7.0	675	521	16.4	1029	794	26.8	1786	1378	46.5
	5.5	310	239	5.9	7.4	732	564	17.2	1116	860	28.1	1937	1492	48.8
	6	335	257	6.2	7.7	790	608	18.0	1203	926	29.3	2088	1607	50.9
	6.5	359	275	6.4	8.0	847	650	18.7	1290	990	30.5	2239	1719	53.0
	7	383	293	6.6	8.3	904	692	19.4	1377	1054	31.7	2390	1830	55.0
	7.5	407	311	6.9	8.6	961	735	20.1	1464	1119	32.8	2542	1943	56.9
	8	431	329	7.1	8.9	1018	777	20.8	1552	1184	33.9	2693	2056	58.8
	8.5	456	347	7.3	9.2	1075	820	21.4	1639	1249	34.9	2844	2168	60.6
	9	480	365	7.5	9.4	1132	862	22.0	1726	1314	35.9	2995	2281	62.4
	9.5	504	383	7.7	9.7	1190	905	22.6	1813	1379	36.9	3146	2392	64.1
	10	528	401	7.9	9.9	1247	947	23.2	1900	1443	37.9	3297	2504	65.8
	11	577	437	8.3	10.4	1361	1031	24.3	2074	1571	39.7	3599	2727	69.0
	12	625	472	8.7	10.9	1475	1115	25.4	2248	1699	41.5	3902	2948	72.0
	13	674	508	9.1	11.3	1590	1199	26.5	2422	1827	43.2	4204	3172	75.0
	14	722	544	9.4	11.8	1704	1284	27.5	2596	1957	44.8	4506	3396	77.8
	15	770	580	9.7	12.2	1818	1368	28.4	2771	2085	46.4	4808	3618	80.5
	16	819	616	10.1	12.6	1932	1453	29.4	2945	2214	47.9	5111	3842	83.2
	17	867	650	10.4	13.0	2047	1535	30.3	3119	2339	49.4	5413	4059	85.7
	18	916	686	10.7	13.3	2161	1619	31.1	3293	2467	50.8	5715	4281	88.2
	19	964	721	11.0	13.7	2275	1703	32.0	3467	2594	52.2	6017	4503	90.6
	20	1013	757	11.2	14.0	2390	1787	32.8	3641	2723	53.6	6320	4726	93.0
	21	1061	793	11.5	14.4	2504	1872	33.6	3816	2852	54.9	6622	4950	95.3
	22	1109	829	11.8	14.7	2618	1956	34.4	3990	2981	56.2	6924	5173	97.5
	23	1158	865	12.1	15.1	2732	2040	35.2	4164	3109	57.5	7226	5396	99.7
	24	1206	900	12.3	15.4	2847	2125	35.9	4338	3238	58.7	7529	5619	101.9
	25	1255	936	12.6	15.7	2961	2209	36.7	4512	3366	59.9	7831	5842	104.0
	26	1303	972*	12.8	16.0	3075	2294*	37.4	4686	3496*	61.1	8133	6067*	106.0
	27	1352	1008*	13.1	16.3	3190	2379*	38.1	4860	3626*	62.3	8435	6293*	108.0
	28	1400	1044*	13.3	16.6	3304	2465*	38.8	5035	3756*	63.4	8738	6518*	110.0
	29	1449	1081*	13.5	16.9	3418	2550*	39.5	5209	3886*	64.5	9040	6744*	112.0
	30	1497	1114*	13.8	17.2	3532	2628*	40.2	5383	4005*	65.6	9342	6951*	113.9
	32	1594	1186*	14.2	17.8	3761	2799*	41.5	5731	4265*	67.8	9947	7401*	117.6
	34	1691	1258*	14.7	18.3	3990	2969*	42.8	6080	4524*	69.9	10551	7851*	121.2
	36	1788	1330*	15.1	18.8	4218	3139*	44.0	6428	4783*	71.9	11156	8301*	124.8
	38	1884	1402*	15.5	19.4	4447	3309*	45.2	6776	5042*	73.9	11760	8751*	128.2
	40	1981	1474*	15.9	19.9	4675	3479*	46.4	7124	5301*	75.8	12365	9200*	131.5
	42	2078	1547*	16.3	20.4	4904	3650*	47.6	7473	5562*	77.6	12969	9653*	134.8
	44	2175	1619*	16.7	20.8	5132	3821*	48.7	7821	5823*	79.5	13574	10105*	137.9
	46	2272	1692*	17.00	21.3	5361	3992	49.8	8169	6083*	81.3	14178	10558*	141.0
	48	2369	1764*	17.4	21.8	5589	4163*	50.8	8518	6344*	83.0	14783	11011*	144.1
	50	2466	1837*	17.8	22.2	5818	4335*	51.9	8866	6606*	84.7	15387	11464*	147.0
	52	2562	1910*	18.1	22.7	6047	4506*	52.9	9214	6867*	86.4	15992	11917*	149.9
	54	2659	1984*	18.5	23.1	6275	4681*	53.9	9563	7134*	88.0	16596	12380*	152.8
	56	2756	2061*	18.8	23.5	6504	4868*	54.9	9911	7412*	89.7	17200	12864*	155.6
	58	2853	2136*	19.1	23.9	6732	5040*	55.9	10259	7681*	91.2	17805	13330*	158.4
	60	2950	2209*	19.5	24.3	6961	5213*	56.8	10608	7943*	92.8	18409	13786*	161.1
	62	3047	2282*	19.8	24.7	7189	5385*	57.8	10956	8206*	94.3	19014	14242*	163.7
	64	3144	2355*	20.1	25.1	7418	5558*	58.7	11304	8469*	95.8	19618	14699*	166.3
	66	3240	2428*	20.4	25.5	7647	5730*	59.6	11652	8732*	97.3	20223	15155*	168.9
	68	3337	2502*	20.7	25.9	7875	5905*	60.5	12001	8998*	98.8	20827	15616*	171.5
	70	3434	2578*	21.0	26.3	8104	6084*	61.4	12349	9269*	100.2	21432	16086*	174.0
