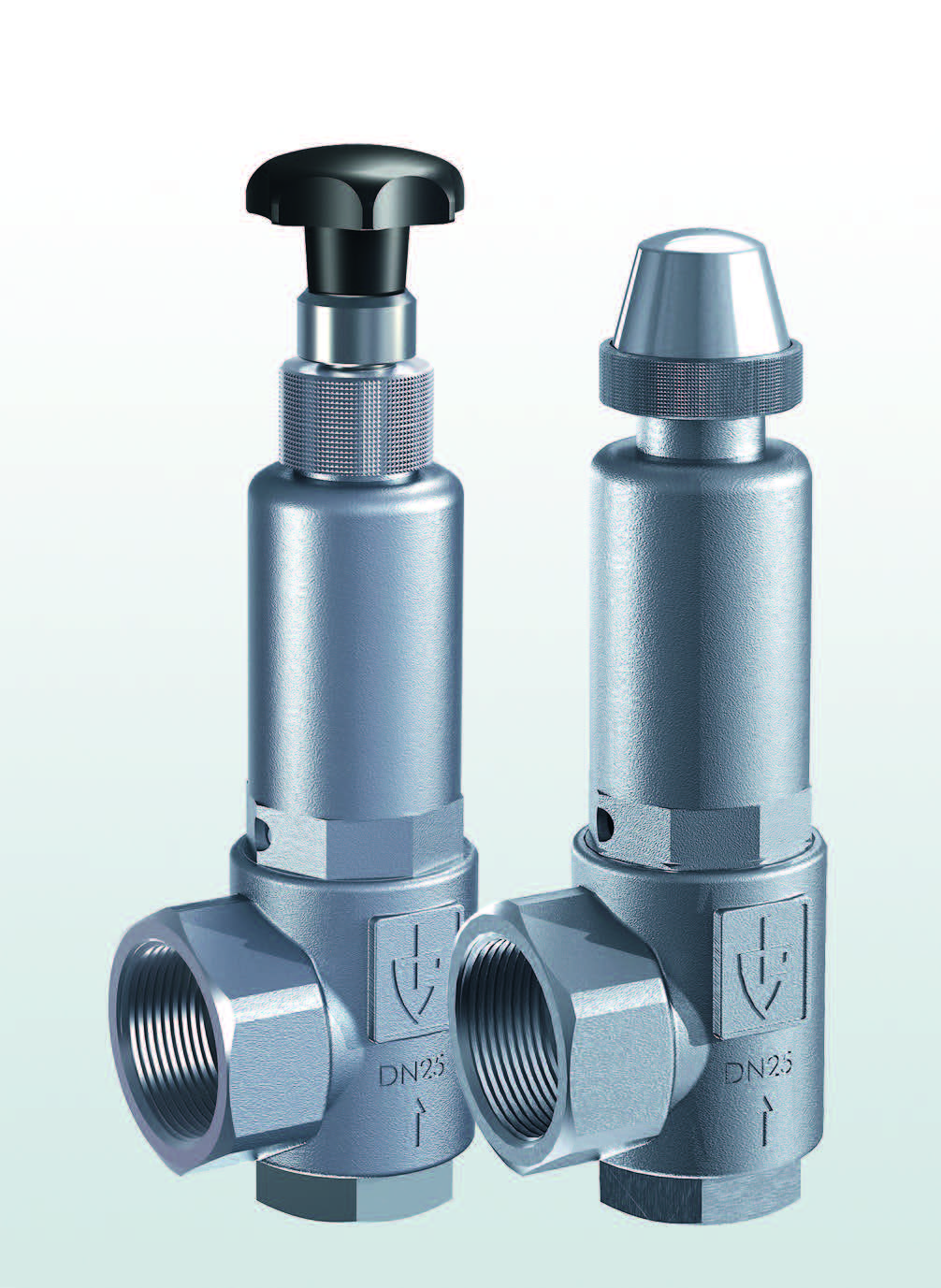

Перепускной клапан GOETZE 453, сильфонный, нержавеющая сталь, на пар, жидкости и газы, угловой, DN15...50, PN63, внутренняя резьба

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	80 бар
Раб. температура	-60...+225С
Давление настройки	0,5...70,0 бар
Величина Kvs	0,4...16,3 м3/ч
Тип присоединения	резьба

Применение

Клапаны перепускные (регуляторы давления "до себя") GOETZE 453 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 453 отличает возможность изготовления корпуса из нержавеющей стали с сильфонным или полностью герметичным корпусом, и работа на давлениях настройки до 70 бар.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Перепускной клапан GOETZE 453, сильфонный, нержавеющая сталь, на пар, жидкости и газы, угловой, DN15...50, PN63, внутренняя резьба

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

Клапаны перепускные (регуляторы давления "до себя") GOETZE 617 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 617 отличает корпус из бронзы, который может быть как в угловом, так и в прямом исполнении, а так же компактные размеры..

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

Для защиты:

- насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

- системах под давлением для нейтральных / ненейтральных газов и паров, в зависимости от материала уплотнения, а также для водяного пара.

Защита насосов
Испытательные стенды
Аппаратостроение
Суда и судовое оборудование
противообледенительные системы
Машиностроение
Промышленные установки
Технологические линии в пищевой, фармацевтической и косметической промышленности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

Диаметр клапана	3/8"...2" (10...50 мм)
Номинальное давление	63 бар
Максимальное входное давление (давление настройки)	0,5....50,0 бар
Рабочая температура среды	– 60°C до + 225°C
Пропускная способность	0,4...16,3 м3/ч
Максимальное редукционное соотношение	20:1
Минимальный перепад давления	0,5 бар
Присоединения	Внутренняя резьба BSPT
Исполнение	Угловое
ОПЦИИ	Опломбирование Обезжиренное исполнение Производство обезжиренного продукта для применения с кислородом

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453 (указаны частично, остальные по запросу)

Сертификаты
TR ZU 032/2013 - TR ZU 010/2011
Классификация обществ
DNVGL Lloyd's Register EMEA American Bureau of Shipping Bureau Veritas Russian Maritime Register of Shipping	DNVGL LR EMEA ABS BV RS

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4404	316 L
Сильфон	Нержавеющая сталь	1.4571	316 Ti
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

b	Сильфон	для нейтральных и не нейтральных рабочих сред, компенсация противодавления до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды \| давление: 0,5 – 25 bar
t	Газоплотное исполнение полости пружины	Для нейтральных и ненейтральных сред без противодавления. Окружающая среда защищена от попадания в нее рабочей среды. Поставляется без подрыва и без поворотной рукоятки \| давление: 0,5 – 25 bar
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность. Поставляется без подрыва и без поворотной рукоятки \| давление: 0,5 – 25 bar
k	компенсация противодавления	для нейтральных и не нейтральных рабочих сред, компенсация противодавления. Пружина и трущиеся части также защищены от попадания рабочей среды \| давление: 0,5 – 70 bar

Устанавливается вручную с помощью поворотной рукоятки, под условия эксплуатации, без выхода рабочей среды в окружающую среду.

Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.

СРЕДА ПРИМЕНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

K	с подрывом вращающейся рукояткой. С крышкой-пломбой, клапан не подлежит перенастройке.
O	без подрыва

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P
m / f	Опция	Наружная резьба BSP-Р / Внутренняя резьба BSP-P
m / f	Опция	Наружная резьба BSP-P / Внутренняя резьба BSP-P
BSP-Tf / f	Опция	Внутренняя резьба BSP-T / Внутренняя резьба BSP-P
BSP-Tm / f	Опция	Наружная резьба BSP-T / Внутренняя резьба BSP-P

УПЛОТНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл до 25 бар	-30^oC до +130^oC
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл до 25 бар	-40^oC до +170^oC
FKM	Фторуглерод	Формованный эластомер с упором на металл до 25 бар	-20^oC до +200^oC
PTFE	Политетрафторэтилен	Уплотнительная шайба до 25 бар	-60^oC до +225^oC
FFKM	Перфторэластомер	Формованный эластомер с упором на металл до 25 бар	-10^oC до +260^oC

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

Номинальный диаметр	DN	15	20	25		32
Присоединение DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN ISO 228	G1	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2" (50)	2" (50)
Установочный размер в мм	L	40	43	50	61	61	61
	H / H¹	102 / 102	156 / 169,5	205 / 223	296 / 318	296 / 318	296 / 318
	H max. / H max.¹	120 / 120	177 / 190,5	230 / 248,5	320 / 344	320 / 344	320 / 344
	H1 / H1¹	76 / 76	139 /152,5	175 / 193	241 / 263	241 / 263	241 / 263
	H2 / H2¹	77 / 77	138 / 151,5	177 / 195	241 / 263	263 / 285	263 /285
	h	30	39	45	55	69	74
	h1	16	14	19	21	22,5	25,0
	SW1	30	36	46	55	55	70
	SW2	40	50	58	70	70	70
	do	16	18	23	30	30	30
Вес	kg	0,5	1,0	2,0	4,2	4,5	4,7
Устанавливаемое давление	bar	0,5 - 70	0,5 - 70	0,5 - 70	0,5-70	0,5-70	0,5 - 70
Диапазон установки	bar	0,5-0,9	0,5-1	0,5-0,9	0,5-0,9	0,5-0,9	0,5-0,9
	bar	1-1,3	1-1,6	0,9-1,5	1-1,3	1-1,3	1-1,3
		1-1,3	1-1,6	0,9-1,5	1-1,3	1-1,3	1-1,3
		1,3-2,9	1,6-2,8	1,5-2	1,4-3	1,4-3	1,4-3
		2,9-3,9	2,8-5,3	2,1-4,5	3,1-5,5	3,1-5,5	3,1-5,5
		3,9-7,9	5,4-10	4,6-8	5,6-11	5,6-11	5,6-11
		8-11,5	10-12	8,1-14	11-16	11-16	11-16
		11-16	12-25	14-25	16-25	16-25	16-25
		16-25	25-45	25-50	25-40	25-40	25-40
		25-40	45-70	50-70	40-70	40-70	40-70
		40-70

¹Размеры для исполнения с сильфоном

Перепускной клапан GOETZE 453, сильфонный, нержавеющая сталь, на пар, жидкости и газы, угловой, DN15...50, PN63, внутренняя резьба

Перепускной клапан GOETZE 453, сильфонный, нержавеющая сталь, на пар, жидкости и газы, угловой, DN15...50, PN63, внутренняя резьба

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453 (указаны частично, остальные по запросу)

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 453

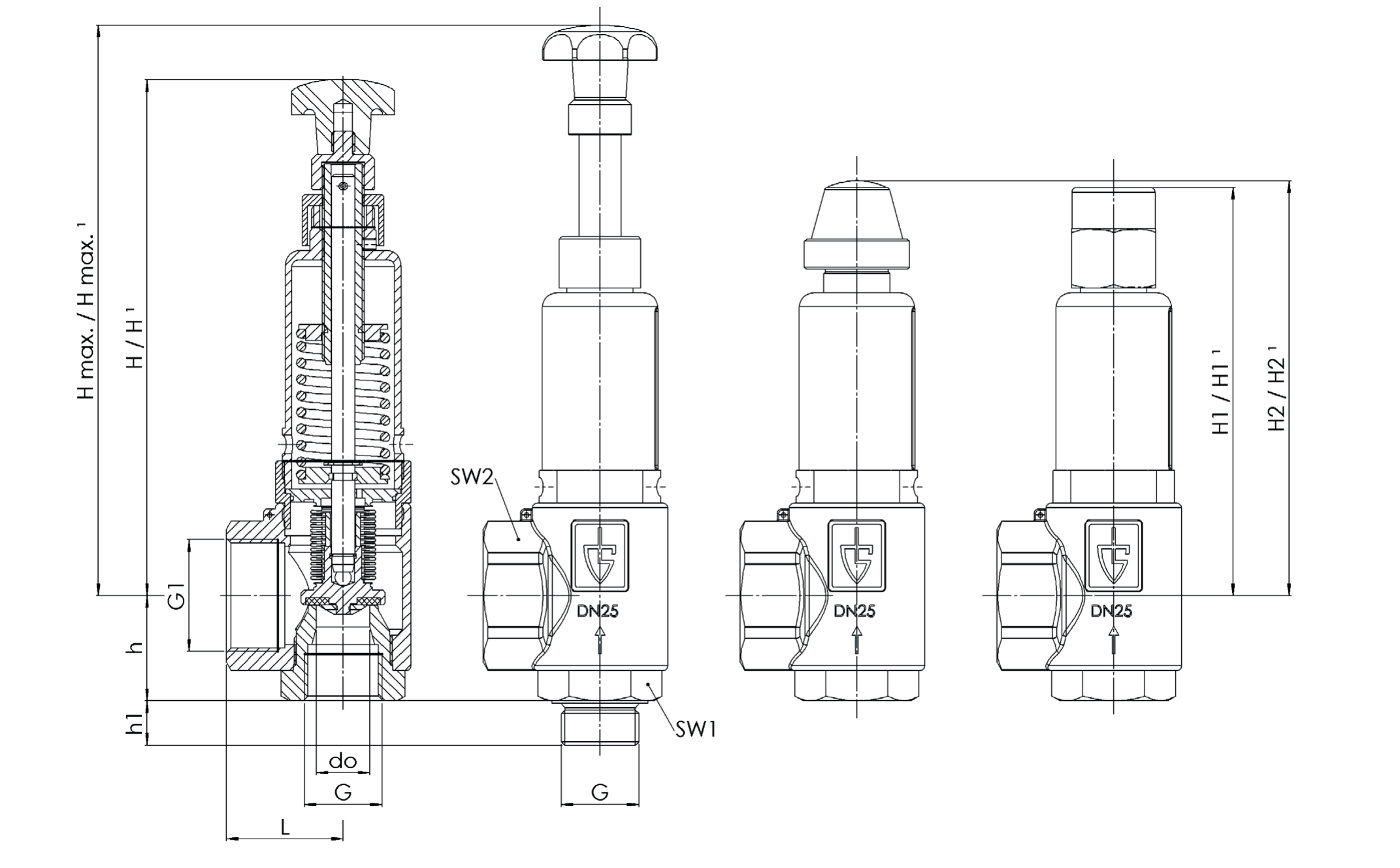

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853
