Предохранительный клапан GOETZE серия 455, сильфонный, нержавеющая сталь, DN15...100, PN40, Траб -200...+400С, фланцевый

Технические характеристики

Условный диаметр	15...100мм
Условное давление	40 бар
Давление настройки	0,2...40,0 бар
Рабочая температура	-60(-270)...+400°С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 455 выполненный из нержавеющей стали предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Стльфонное уплотнение по штоку грантирует защиту от выбора рабочей среды в атмосферу при срабатывании. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 455, сильфонный, нержавеющая сталь, DN15...100, PN40, Траб -270...+400С, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

для защиты:

Сосуды под давлением / системы для нейтральных / ненейтральных паров и газов
Паровые котельные
Силосные контейнеры для жидких, гранулированных и пылевидных товаров ( Только для исполнения с сильфоном и газонепроницаемой пружинной крышкой)

в соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Системы в химической и нефтехимической промышленности
Биогазовые установки
Промышленные паровые системы
Суда и судовое оборудование
Производство и переработка технических газов
Технологические линии в пищевой, фармацевтической и косметической промышленности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

Присоединение	DN 15...100 мм
Условное давление вход	PN 40 бар
Условное давление выход	PN 16 бар
Настройка давления срабатывания	0,2...40,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–270…+400 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, сильфонное уплотнение по штоку
Присоединение к трубопроводу вход	Фланцевое тип В
Присоединение к трубопроводу выход	Фланцевое тип В
ОПЦИИ	Отверстие для слива конденсата Пассивированое исполнение на кислород Исполнение для криогенных температур Датчики срабатывания Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

Серия	Материал	DIN EN	ASME
Корпус и крышка	Нержавеющая сталь	1.4408	CF8M
Седло клапана	Нержавеющая сталь	1.4404	316 L
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Сильфон (опционально)	Нержавеющая сталь	1.4571	316 Ti

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

s	не газоплотное исполнение открытое полости пружины	для нейтральных рабочих сред, без жидкостей, без противодавления
b	Сильфон, не газоплотное исполнение полости пружины (10мм проточка)	для нейтральных и ненейтральных сред и/или наличия противодавления1. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без противодавления. Окружающая среда защищена от попадания в неё рабочей среды.
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении1. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность.

1до макс. 30% ответного давления

Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

G	газообразный	Воздух, пары, газы и водяной пар
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

L	Стандартный, с подрывом рычагом
O	без подрыва

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

FCD4A / FCD2A

Фланцевое соединение в соответствии с DIN EN 1092 PN40 Форма уплотнительной ленты B/ Фланцевое соединение в соответствии с DIN EN 1092 PN16 Форма уплотнительной ленты B

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

MD	Металлическое уплотнение	Плоское уплотнение	0,2bar до 40bar	-60oC (-270oC4) до +400oC
EPDM	Этилен-Пропилен-Диен	Плоское уплотнение	0,2bar до 40bar	-40oC до +170oC
FKM	Фторуглерод	Плоское уплотнение	0,2bar до 40bar	-20oC до +200oC
FFKM2	Перфторэластомер	Плоское уплотнение	0,2bar до 40bar	-10oC до +260oC
PTFE	Политетрафторэтилен	Плоское уплотнение	0,2bar3 до 10bar	-60oC (-200oC4) до +225oC
PTFE углеродом	Политетрафторэтилен с углеродом	Плоское уплотнение	10bar до 40bar	-60oC (-200oC4) до +225oC

Дополнительные уплотнения из высокостойкой, свободной от клеящих веществ фольги из нерж. стали с графитом.

Уплотнение верхней крышки кольцами из EPDM.

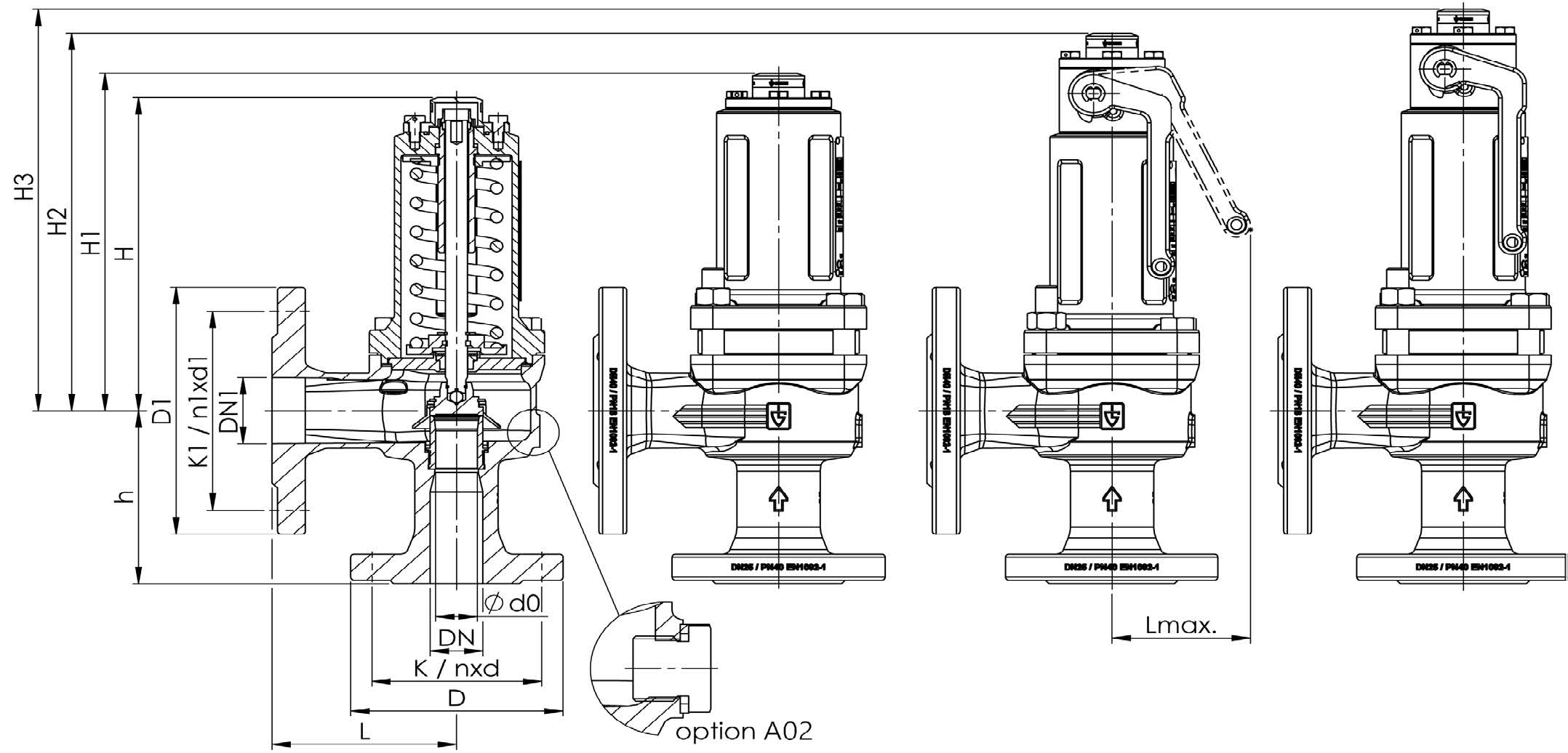

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 455

Номинальный диаметр	DN	15	20	25	32	40	50	65	80	100
Присоединение DIN EN 1092-1	DN / PN	15 / 40	20 / 40	25 / 40	32 / 40	40 / 40	50 / 40	65 / 40	80 / 40	100 / 40
Выход DIN EN 1092-1	DN1 / PN	25 / 16	32 / 16	40 / 16	50 / 16	65 / 16	80 / 16	100 / 16	125 / 16	150 / 16
Установочный размер в мм	L	80	95 (857)	100	110	115	120	140	160	180
	h	90	85 (957)	105	115	140	150	170	195	220
	D	95	105	115	140	150	165	185	200	235
	K / nxd	65 / 4x14	75 / 4x14	85 / 4x14	100 / 4x18	110 / 4x18	125 / 4x18	145 / 8x18	160 / 8x18	190 / 8x22
	D1	115	140	150	165	185	200	220	250	285
	K1 / n1xd1	85 / 4x14	100 / 4x18	110 / 4x18	125 / 4x18	145 / 8x18	160 / 8x18	180 / 8x18	210 / 8x18	240 / 8x22
	H / H11	167 / 207	165 / 205	204 / 249	260 / 300	302 / 330	352 / 392	427 / 462	486 / 530	577 / 624
	H22 / H33	206 / 246	204 / 244	242 / 287	321 / 361	363 / 391	413 / 453	497 / 532	556 / 600	647 / 694
	Lmax	75	85	95	120	130	160	205	215	255
	A02	1/8"	1/8"	1/4"	1/4"	1/2"	1/2"	1/2"	1/2"	1/2"
	?w / Kdr (F)	0,49	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
	?w / Kdr (D/G)4	0,72	0,74	0,74	0,74	0,74	0,74	0,74	0,74	0,74
	do	15,0	18,0	22,5	29,3	36,0	45,0	59,0	72,0	90,0
Вес	кг5	5,0	6,0	10,5	16,0	18,5	25,0	45,0	57,5	91,5
	кг1,5	5,5	6,5	11,0	18,5	20,5	27,5	49,0	63,5	100,5
	кг2,5	5,5	6,5	12,0	18,0	20,5	27,0	48,5	61,0	95,0
	кг3,5	6,0	7,0	12,5	20,0	22,5	29,5	52,0	67,0	104,0
Диапазон установки	бар	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 24	0,2 - 25,5	0,2 - 20
Диапазон регулировки с сильфоном	бар	1,2 - 40	0,8 - 40	0,5 - 40	1,0 - 40	0,9 - 40	0,5 - 40	0,3 - 30 (406)	0,2 - 29 (406)	0,2 - 25 (406)

1Значение для исполнения с сильфоном

2Данные для исполнения с подрывом

3Данные для исполнения с подрывом и сильфоном

4Коэффициенты истечения для давлений открытия клапана < 3,0 бар.

5Подробности для версии с газоплотное исполнение полости пружины

6Материал пружины 1.8159 никелированный
