Описание

Документация

Модельный ряд 460

МАТЕРИАЛ

СПЕЦИФИКАЦИЯ

3/8" - 1"

-60^oC до +225^oC в зависимости от исполнения

0,2 - 25 бар в зависимости от исполнения

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

Емкостей / систем под давлением для нейтральных / не нейтральных паров
паровых котлов и паровых систем

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Химическая, биогазовая промышленность
Опреснение
Производство промышленного и медицинского оборудования
Суда и судовое оборудование
Технологические линии в пищевой, фармацевтической и косметической промышленности
Применения в морских условиях

Клапаны настраиваются и пломбируются на заводе.

СЕРТИФИКАТЫ

T?V-сертификат испытаний 2067	D/G, F
ЕU-тип экспертизы	S/G, L
ASME	S, G, L
TSG ZF001-2006	D/G (S/G), F (L)
KGS	G
TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G), F (L)
Требования
AD 2000-Лист A2	DGR 2014/68/EU
TRD 421	KGS AA 319
DIN EN ISO 4126-1

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4408	CF8M
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302

Модельный ряд 460 ИСПОЛНЕНИЕ КЛАПАНА

Газоплотное исполнение полости пружины

для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды.

СРЕДА

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

L	С подрывом рычагом
O	без подрыва

ТИП ПРИСОЕДИНЕНИЯ ВХОД /ВЫХОД РЕЗЬБОВЫЕ СОЕДИНЕНИЯ

m / f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
BSP-Tm / f		Наружная резьба BSP-T / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1
NPT-m / f		Наружная резьба NPT / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1
NPT-m / NPT-f		Наружная резьба NPT / Внутренняя резьба NPT	ASME B1.20.1 / ASME B1.20.1

УПЛОТНЕНИЕ

NBR	Нитрил-Бутадиен	Эластомерное плоское уплотнение	-30^oC до +130^oC
EPDM	Этилен-Пропилен-Диен	Эластомерное плоское уплотнение	-50^oC до +150^oC
FKM	Фторуглерод	Эластомерное плоское уплотнение	-20^oC до +200^oC
PTFE	Политетрафторэтилен	Уплотнительная шайба от 0,5 бар	-60^oC до +225^oC

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

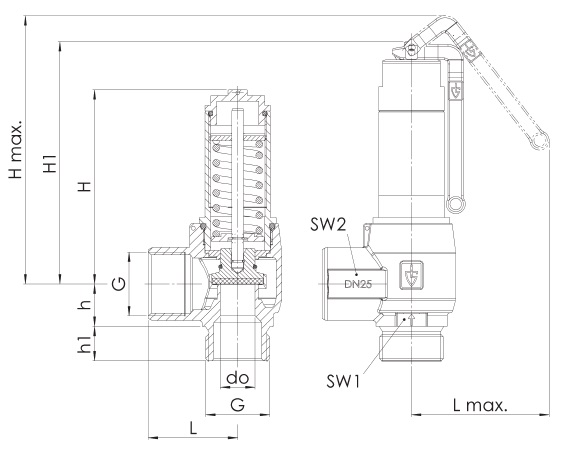

Модельный ряд 460: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр	DN	DN10	DN15	DN20	DN25
Присоединение DIN EN ISO 228	G	3/8" (10)	1/2" (15)	3/4" (20)	1 " (25)
Выход DIN EN ISO 228	G1	3/8" (10)	1/2" (15)	3/4" (20)	1 " (25)
Установочный размер в мм	L	30	26	43	47
	Lmax	72	72	72	72
	H	77,5	82	90,5	101
	H 1	98	107	117	127
	h	17	19	20	22
	h1	12	15	16	18
	SW1	24	27	34	38
	SW2	22	26	32	38
	do	9	13	15	18
Коэффициент пропускной ISO 4126-1	?w /Kdr (F)	0,36	0,39	0,39	0,36
	?w /Kdr (D/G)¹⁾	0,53	0,62	0,62	0,62
Коэффициент пропускной ASME Code Sec.	?w /Kdr (L)	-	0,41	0,41	0,41
VIII Div. 1	?w /Kdr (G/S)	0,549	0,549	0,549	0,549
Вес	kg	0,3	0,4	0,6	0,8
Диапазон установки	bar	0,2-25	0,2-25	0,2-25	0,2-25
Диапазон установки ASME Air / Gas / Steam	psi	30 - 362	30 - 362	30 - 362	30 - 362
Диапазон установки ASME Liquid	psi	-	43 - 362	43 - 362	43 - 362

¹⁾Коэффициент пропускной способности при давлениях настройки > 4 bar. Для более низких давлений см. характеристики в таблице производительности.
