Предохранительный клапан GOETZE серия 461, нержавеющая сталь, DN8...15, Ру80, Тмакс 225С, наружная/внутренняя резьба

Предохранительный клапан GOETZE серия 461, нержавеющая сталь, DN8...15, Ру80, Тмакс 225С, наружная/внутренняя резьба

Технические характеристики
Условный диаметр 8...15мм
Условное давление 80 бар
Давление настройки 0,5...70,0 бар
Рабочая температура до +225°С
Тип присоединения Резьбовое

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный GOETZE 461 с корпусом из нержавеющей стали  предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 461, нержавеющая сталь, DN8...15, Ру80, Тмакс 225С, наружная/внутренняя резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

Клапан предохранительный GOETZE 461 с корпусом из нержавеющей стали  предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания



ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE461

Для защиты

  • емкостей / систем под давлением для нейтральных / не нейтральных паров, газов и жидкостей
  • паровых котлов и паровых систем

В соответствии с нормами и правилами  использования соответствующей конструкции клапана и уплотнения.

  • Химическая, биогазовая промышленность
  • Опреснение
  • Производство промышленного и медицинского оборудования
  • Суда и судовое оборудование
  • Технологические линии в пищевой, фармацевтической и косметической промышленности
  • Применение в морских условиях
  • Применение водорода



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

Присоединение DN 8...15 мм
Условное давление вход PN 80 бар
Условное давление выход PN 16/40 бар
Настройка давления срабатывания 0,5...70,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура –60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход Наружная  резьба
Присоединение к трубопроводу выход Внутренняя резьба
ОПЦИИ
Обезжиривание
Исполнение на кислород (пассивированное)
Допуски по РМРС (Морской судовой регистр)



РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

Жидкости нейтральные и не нейтральные
Воздух, газы и технические пары нейтральные и не нейтральные
Водяной пар





СЕРТИФИКАТЫ  ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

Серия Материал DIN EN ASME
Материал корпуса на входе Нержавеющая сталь 1.4404 316 L
Материал корпуса на выходе Нержавеющая сталь 1.4408 CF8M
Внутренние части Нержавеющая сталь 1.4404 316 L
Нажимная пружина Нержавеющая сталь 1.4310 302





ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461



ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

s стандартное, не газоплотное исполнение полости пружины. для нейтральных рабочих сред, без противодавления, не предназначен для сред типа GF
t Газоплотное исполнение полости пружины для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды.



СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

G газообразный Воздух, пары, газы, водяной пар
F жидкий Температура кипения при атмосферном давлении не должна достигаться
GF газообразный и жидкий Воздух, пары, газы, водяной пар и жидкости Доступно только как Газоплотное исполнение полости пружины



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461
K Стандартный, с подрывом вращающейся рукояткой, негазоплотное исполнение
L С подрывом рычагом, негазоплотное исполнение
O Без подрыва, стандарт для газоплотного исполнения



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461
m / f Стандарт Наружная резьба BSP-Р / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1

Другие типы соединений возможны по запросу



УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461
PTFE Политетрафторэтилен Уплотнительная шайба до 25 бар -60oC до +225oC
PTFE+Kohle Политетрафторэтилен + углерод Уплотнительная шайба с 25,1 бар -60oC до +225oC



ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 461

Номинальный диаметр DN 8 10 15
Присоединение DIN EN ISO 228 G 1/4" (8) 3/8" (10) 1/2" (15) 1/2" (15)
Выход DIN EN ISO 228 G1 1/2" (15) 1/2" (15) 1/2" (15) 1/2" (15)
Установочный L 34 34 34 34
размер в мм Lmax 78 78 78 78
  H 79 79 79 133
  H1 93 93 93 150
  Hmax 111 111 111 168
  h 31 31 31 31
  h1 12 12 15 15
  SW 30 30 30 30
коэффициент истечения ISO 4126-1 ?w /Kdr (F) 0,5 0,44 0,47 0,47
коэффициент истечения ISO 4126-1 ?w /Kdr (D/G)1) 0,68 0,64 0,71 0,71
  do 6 8 10 10
Вес кг 0,5 0,5 0,6 1
Диапазон установки бар 0,5-70 0,5-70 0,5-30 30,1-70

1)Коэффициент пропускной способности при давлениях настройки >3 бар. Для меньших давлений см. данные в таблице пропускных способностей.

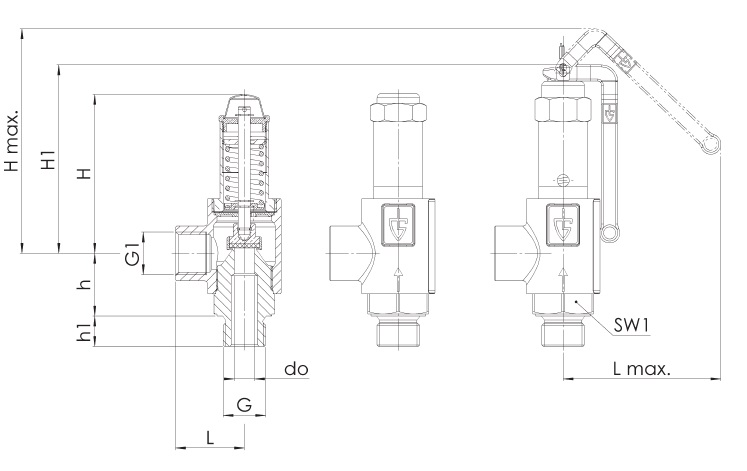

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 461



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 461

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN   8 10 15
I II III I II II I II III
Устанавливаемое давление бар
Воздух I нм3/ч

Пар II нм3/ч

Вода III нм3/ч








































































 		 0.5 6 4 0.54 24 18 0.86 44 34 1.62
1 10 8 0.70 35 28 1.13 67 54 2.24
1.5 14 11 0.89 46 37 1.38 91 72 2.70
2 18 15 1.00 57 45 1.62 113 89 3.13
2.5 22 17 1.11 68 53 1.78 132 104 3.49
3 26 20 1.24 78 61 1.94 154 120 3.83
3.5 29 22 1.30 88 68 2.11 174 135 4.10
4 32 25 1.40 98 76 2.24 196 152 4.40
4.5 35 27 1.46 110 85 2.38 216 167 4.67
5 39 30 1.51 120 93 2.48 236 182 4.91
5.5 42 32 1.59 130 100 2.57 256 197 5.16
6 45 35 1.67 140 108 2.67 276 213 5.40
6.5 49 37 1.73 151 116 2.81 296 227 5.62
7 52 40 1.78 161 123 2.89 316 242 5.86
7.5 55 42 1.84 171 131 3.00 336 257 6.10
8 58 45 1.92 181 138 3.08 356 272 6.32
8.5 62 47 1.97 191 146 3.19 376 287 6.48
9 65 49 2.00 201 153 3.29 396 302 6.70
9.5 68 52 2.05 211 161 3.38 416 316 6.88
10 72 54 2.11 222 168 3.46 436 331 7.07
11 78 59 2.16 242 183 3.62 476 361 7.43
12 85 64 2.27 262 198 3.78 516 390 7.72
13 94 71 2.35 283 213 3.94 556 419 8.10
14 101 76 2.43 303 228 4.08 596 449 8.37
15 108 81 2.54 323 243 4.21 636 479 8.75
16 114 86 2.62 344 258 4.37 676 508 9.05
17 121 91 2.70 364 273 4.51 716 537 9.32
18 128 96 2.78 384 288 4.62 756 566 9.56
19 135 101 2.86 420 314 4.81 796 596 9.87
20 142 106 2.90 441 330 4.93 836 625 10.13
21 153 114 2.97 470 351 5.05 876 655 10.38
22 160 120 3.04 491 367 5.17 916 684 10.62
23 167 125 3.11 513 383 5.29 956 714 10.86
24 174 130 3.18 534 399 5.40 996 743 11.09
25 181 135 3.25 556 415 5.51 1036 773 11.3
26 188 - 3.31 577 - 5.62 1076 - 11.55
27 195 - 3.37 599 - 5.73 1116 - 11.77
28 202 - 3.43 620 - 5.83 1156 - 11.98
29 209 - 3.50 641 - 5.94 1196 - 12.20
30 216 - 3.56 663 - 6.04 1236 - 12.40
32 230 - 3.67 706 - 6.24 1316 - 12.81
34 244 - 3.79 749 - 6.43 1396 - 13.21
36 258 - 3.89 792 - 6.62 1475 - 13.59
38 272 - 4.00 835 - 6.80 1555 - 13.96
40 286 - 4.11 877 - 6.97 1635 - 14.32
42 300 - 4.21 920 - 7.15 1715 - 14.68
44 314 - 4.31 963 - 7.31 1795 - 15.02
46 328 - 4.40 1006 - 7.48 1875 - 15.36
48 342 - 4.50 1049 - 7.64 1955 - 15.69
50 355 - 4.59 1092 - 7.80 2035 - 16.01
52 369 - 4.68 1135 - 7.95 2115 - 16.33
54 383 - 4.77 1178 - 8.10 2195 - 16.64
56 397 - 4.86 1221 - 8.25 2275 - 16.95
58 411 - 4.94 1263 - 8.40 2355 - 17.25
60 425 - 5.03 1306 - 8.54 2435 - 17.54
62 439 - 5.11 1349 - 8.68 2515 - 17.83
64 453 - 5.19 1392 - 8.82 2595 - 18.12
66 467 - 5.27 1435 - 8.96 2675 - 18.40
68 481 - 5.35 1478 - 9.09 2755 - 18.68
70 495 - 5.43 1521 - 9.22 2835 - 18.95
