Модельный ряд 645

МАТЕРИАЛ

СПЕЦИФИКАЦИЯ

DN25 - DN50

1/2" - 2"

- 50^oC до + 205^oC в зависимости от исполнения

0,5 - 16 бар

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

сосудов/систем под давлением с нейтральными/не нейтральными парами, газами и жидкостями
паровых котлов и паровых систем с водяным паром в соответствии с конкретными нормами и правилами использования соответсвующей конструкции и уплотнения.

Машиностроение
Защита насосов
Системы повышения давления воды/воздуха
Холодильная техника
Паровые и промышоенные котлы

Клапаны настраиваются и пломбируются на заводе.

СЕРТИФИКАТЫ

T?V-сертификат испытаний 2102	D/G, F
ЕU-тип экспертизы	S/G, L
ASME	S, G, L
CRN	S, G, L
TSG ZF001 - 2006	D/G (S/G), F (L)
KGS	G
ACS-разрешение
WRAS
TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G), F (L)
Требования
AD 2000-Лист A2	TRD 421
DIN EN ISO 4126-1	ASME-Code Sec. VIII Div. 1
DGR 2014/68/EU	KGS AA 319

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь	CW617N	CW617N
Внутренние части, соприкасающиеся с рабочей средой	Нержавеющая сталь	1.4404	316L
Нажимная пружина	Нержавеющая сталь	1.4310	302

Модельный ряд 645 ИСПОЛНЕНИЕ КЛАПАНА

Стандартное, с мембраной

Мембрана предотвращает попадание в полость пружины рабочей среды и защищает трущиеся и движущиеся части от рабочей среды.

СРЕДА

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

L	C подрывом рычагом
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ВХОД /ВЫХОД

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
FLDIN/f	Стандарт	Фланцевые соединения (от DN25) / Внутренняя резьба BSP-P	DIN EN 1092 / DIN EN ISO 228-1

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНА

PTFE / EPDM	Политетрафторэтилен /Этилен-Пропилен-Диен (Стандарт)	Уплотнительная шайба и формованная мембрана	-50^oC до +205^oC
EPDM / EPDM	Этилен-Пропилен-Диен / Этилен-Пропилен-Диен	Уплотнительная шайба и формованная мембрана	-50^oC до +150^oC
PTFE / FKM	Политетрафторэтилен / Фторуглерод	Уплотнительная шайба и формованная мембрана	-30^oC до +200^oC
FKM / FKM	Фторуглерод / Фторуглерод	Уплотнения из эластомеров и формованная мембрана	-20^oC до +200^oC

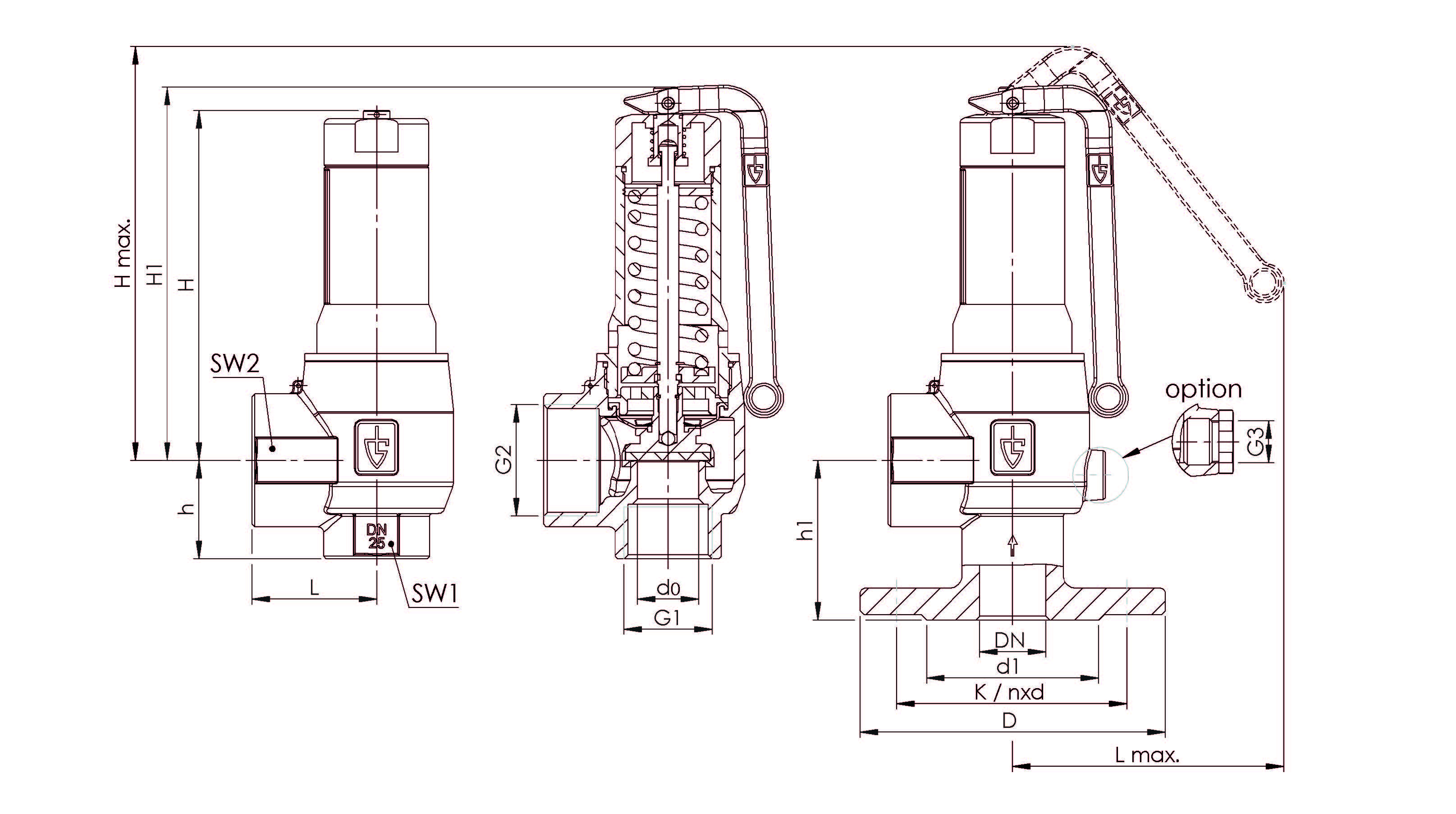

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 645: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр	DN	15	20	25	32	40	50
Присоединение DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Присоединение DIN EN 1092-3	DN / PN			25 / 16	32 / 16	40 / 16	50 / 16
Присоединение ANSI B 16.24	NPS / CLASS			1" / 150	1 1/4" / 150	1 1/2" / 150	2" / 150
Выход DIN EN ISO 228	G2	3/4" (20)	1"(25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2 1/2" (65)
Установочный размер в мм	L	35,5	42,5	48	58	68	80
	Lmax	63	77	102	145	150	155
	H	82	107	132	168	199	240
	H1	90	115	146	192	229	276
	Hmax	102	133	153	210	252	298
	h	30	35	37	45	55	65
	h1			60	66	73	83
	D DIN / ANSI			115 / 110	140 / 115	150 / 125	165 / 150
	d1 DIN / ANSI			65 / 50,8	76 / 63,5	84 / 73	99 / 92,1
	SW1	27	34	41	55	65	80
	SW2	34	41	50	60	70	90
	do	13	18	23	30	39	48
	G3			1/4"	1/4"	1/4"	1/4"
	K / nxd (DIN)			85 / 4x14	100 / 4x18	110 / 4x18	125 / 4x18
	K / nxd (ANSI)			79,4 / 4x15,9	88,9 / 4x15,9	98,4 x 4x15,9	120,7 / 4x19,1
Ausflussziffer ISO 4126-1	?w /Kdr (F)	0,43	0,43	0,43	0,38	0,38	0,38
	?w /Kdr (D/G)¹	0,67	0,63	0,63	0,55	0,55	0,55
Ausflussziffer ASME	?w /Kdr (F)	0,43	0,43	0,43	0,36	0,36	0,36
Code Sec. VIII Div. 1	?w /Kdr (D/G)	0,65	0,65	0,65	0,55	0,55	0,55
Gewicht	кг	0,5	0,9	1,6	3,3	5,8	8,9
	кг FLDIN/ FLANSI			2,6 /2,4	4,8 /4,3	7,5 /6,9	11,3 / 10,8
Einstellbereich	бар	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16
Einstellbereich ASME	psi	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232

¹Коэффициент пропускной способности при давлениях настройки >3,5 бар. Для меньших давлений см. данные в таблице пропускных способностей.
