goetze-6450

Технические характеристики

Применение

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Модельный ряд 6450

МАТЕРИАЛ

СПЕЦИФИКАЦИЯ

1/2" - 2"

-50^oC до +205^oC в зависимости от исполнения

0,5 - 16 бар

РАБОЧИЕ СРЕДЫ

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

- сосудов/систем под давлением с нейтральными/не нейтральными парами, газами и жидкостяминасосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей
- паровых котлов и паровых систем с водяным паром в соответствии с конкретными нормами и правилами использования соответсвующей конструкции и уплотнения.

Машиностроение
Защита насосов
Системы повышения давления воды/воздуха
Холодильная техника
Паровые и промышоенные котлы

СЕРТИФИКАТЫ

T?V-сертификат испытаний 2102	D/G,F
ЕU-тип экспертизы	S/G, L
ASME	S, G, L
CRN	S, G, L
KGS	G
ACS-разрешение
WRAS
TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G), F (L)
Требования
AD 2000-Лист A2	TRD 421
DIN EN ISO 4126-1	ASME-Code Sec. VIII Div. 1
DGR 2014/68/EU	KGS AA 319

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь	CW617N	CW617N
Внутренние части, соприкасающиеся с рабочей средой	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310 / 1.4568	302 / 631

Модельный ряд 6450 ИСПОЛНЕНИЕ КЛАПАНА

Стандартное, с мембраной

Мембрана предотвращает попадание в полость пружины рабочей среды и защищает трущиеся и движущиеся части от рабочей среды.

СРЕДА

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

L	C подрывом рычагом
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ВХОД /ВЫХОД

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
m / f		Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-f / NPT-f		Внутренняя резьба NPT-f / Внутренняя резьба NPT-f	ANSI B1.20.1 / ANSI B1.20.1
NPT-m / NPT-f		Наружная резьба NPT-m / Внутренняя резьба NPT-f	ANSI B1.20.1 / ANSI B1.20.1
KLSISO/f		Резьбовое соединение / Внутренняя резьба BSP-P	DIN 32676-B / DIN EN ISO 228-1 Стандарт труб DIN EN ISO 1127

Другие типы соединений возможны по запросу

УПЛОТНЕНИЕ СЕДЛА / МЕМБРАНА

PTFE / EPDM	Политетрафторэтилен / Этилен-Пропилен-Диен (Стандарт)	Уплотнительная шайба и формованная мембрана	-50^oC до +205^oC
EPDM / EPDM	Этилен-Пропилен-Диен / Этилен-Пропилен-Диен	Уплотнительная шайба и формованная мембрана	-50^oC до +150^oC
PTFE / FKM	Политетрафторэтилен / Фторуглерод	Уплотнительная шайба и формованная мембрана	-30^oC до +200^oC
FKM / FKM	Фторуглерод / Фторуглерод	Уплотнительная шайба и формованная мембрана	-20^oC до +200^oC

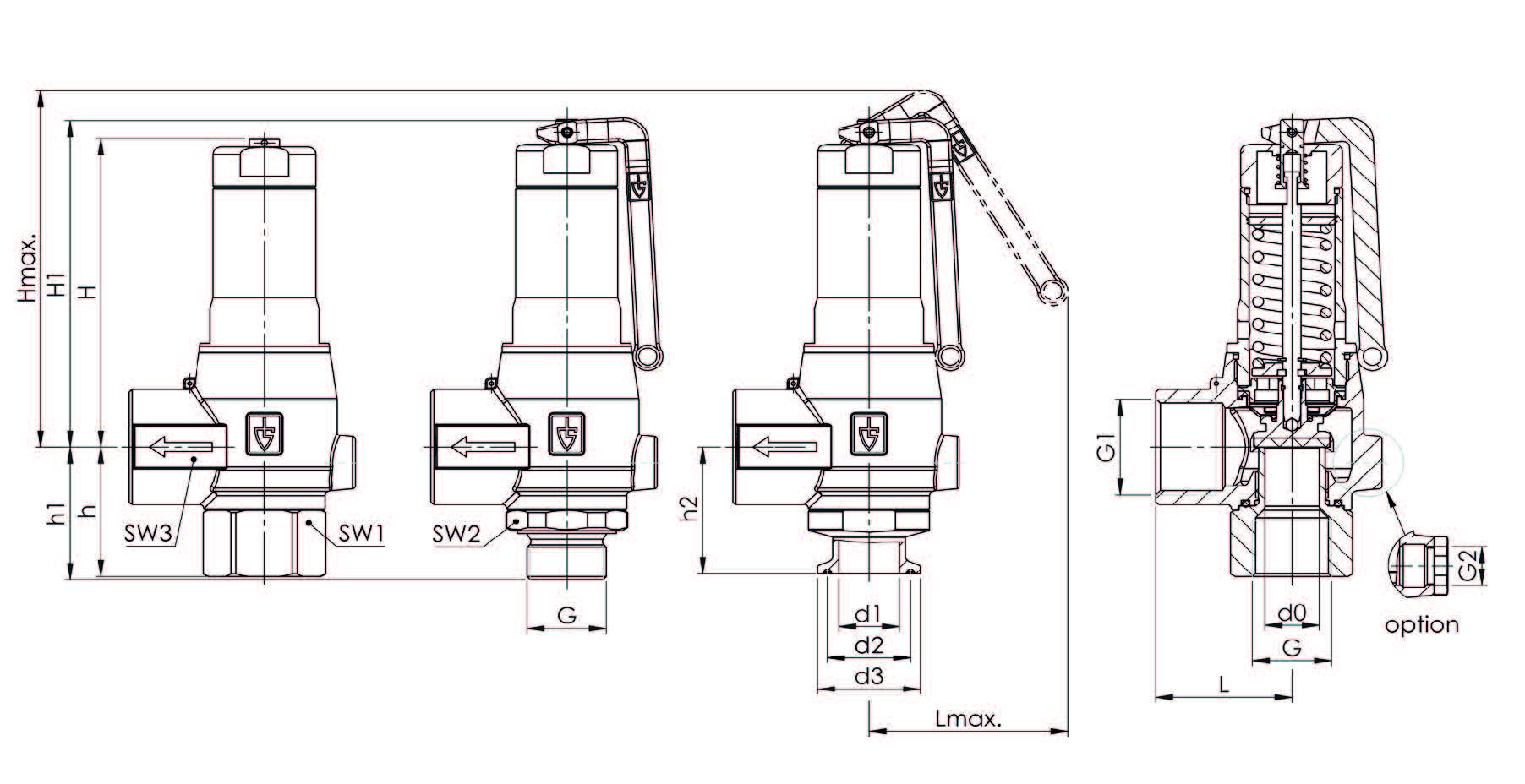

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 6450: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр	DN	15	20	25	32	40	50
Присоединение DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN ISO 228	G1	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2 1/2" (65)
Установочный размер в мм	L	35,5	45	48	58	68	80
	Lmax	63	77	102	145	150	155
	H	82	97	132	168	199	240
	H1	90	114	140	192	229	276
	h	35	45	53	58	68	80
	h1	35	46	53	59	72	82
	h2	34	44	51	57	65	76
	Hmax	102	132	160	220	260	310
	d1	18,1	23,7	29,7	38,4	44,3	56,3
	d2	43,5	43,5	43,5	56,5	56,5	70,5
	d3	50,5	50,5	50,5	64	64	77,5
	SW1	30	36	50	55	70	80
	SW2	30	38	50	55	70	80
	SW3	27	41	50	60	70	90
	G2	-	1/4"	1/4"	1/4"	1/4"	1/4"
	do	13	18	23	30	39	48
Коэффициент пропускной ISO 4126-1	?w /Kdr (F)	0,45	0,43	0,43	0,38	0,38	0,38
	?w /Kdr (D/G)¹⁾	0,64	0,63	0,63	0,55	0,55	0,55
Коэффициент пропускной ASME-Code Sec. VIII Div. 1	?w /Kdr (F)	0,43	0,43	0,43	0,36	0,36	0,36
	?w /Kdr (D/G)	0,65	0,65	0,65	0,55	0,55	0,55
Вес	кг	0,5	1,1	1,9	3,4	6	8,9
Диапазон установки	бар	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16	0,5 - 16
Диапазон установки ASME	psi	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232	15 - 232

¹⁾Коэффициент пропускной способности при давлениях настройки >3 бар. Для меньших давлений см. данные в таблице пропускных способностей.
