Предохранительный клапан GOETZE серия 652, латунь, DN15...50, PN16, Тмакс 200С, внутренняя резьба

Предохранительный клапан GOETZE серия 652, латунь, DN15...50, PN16, Тмакс 200С, внутренняя резьба

Технические характеристики
Условный диаметр 15...50 мм
Условное давление 16 бар
Давление настройки 1,0...16,0 бар
Рабочая температура -50...+200°С
Тип присоединения резьбовое

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный GOETZE 652 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 652, латунь, DN15...50, PN16, Тмакс 200С, внутренняя резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

Клапан предохранительный GOETZE 652 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

 Применяется для защиты:

  • сосудов/систем под давлением с нейтральными/не нейтральными парами, газами и жидкостями
  • паровых котлов и паровых систем с водяным паром в соответствии с конкретными нормами и правилами использования соответсвующей конструкции и уплотнения.
  • Машиностроение
  • Защита насосов
  • Системы повышения давления воды/воздуха
  • Холодильная техника
  • Паровые и промышленные котлы



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

Присоединение DN 15..50 мм
Условное давление вход PN 16 бар
Условное давление выход PN 10/16 бар
Настройка давления срабатывания 0,1...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура –50…+205 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход Внутренняя резьба
Присоединение к трубопроводу выход Внутренняя резьба
ОПЦИИ
Обезжиривание
Хромирование или никелирование
Допуски по РМРС (Морской судовой регистр)



РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

Жидкости нейтральные и не нейтральные
Воздух, газы и технические пары нейтральные и не нейтральные
Водяной пар



СЕРТИФИКАТЫ  ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

Серия Материал DIN EN ASME
Материал корпуса на входе Бронза CC499K CC499K
Материал корпуса на выходе Бронза CC499K CC499K
Внутренние части Латунь CW617N CW617N
Нажимная пружина Пружина из пружинностальной проволки, с защитой от коррозии 1.1200 ASTM A228



ОСНОВНЫЕ ПАРАМЕТРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652



ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

s не газоплотное исполнение полости пружины для нейтральных рабочих сред, без противодавления.
m с мембраной для нейтральных жидкостей и жидкостей в системах кондиционирования, без противодавления





СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

F жидкий Температура кипения при атмосферном давлении не должна достигаться
G газообразный Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

K Стандартный, с подрывом вращающейся рукояткой



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ВХОД /ВЫХОД

f / f Стандарт Внутренняя резьба BSP-P / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1



УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

NBR Нитрил-Бутадиен (Стандарт) Уплотнительная шайба и мембрана из эластомера (до 30% гликоля) -30oC до +130oC
EPDM Этилен-Пропилен-Диен Уплотнительная шайба и мембрана из эластомера (до 100% гликоля) -50oC до +150oC
FKM Фторуглерод Уплотнительная шайба из эластомера -20oC до +200oC

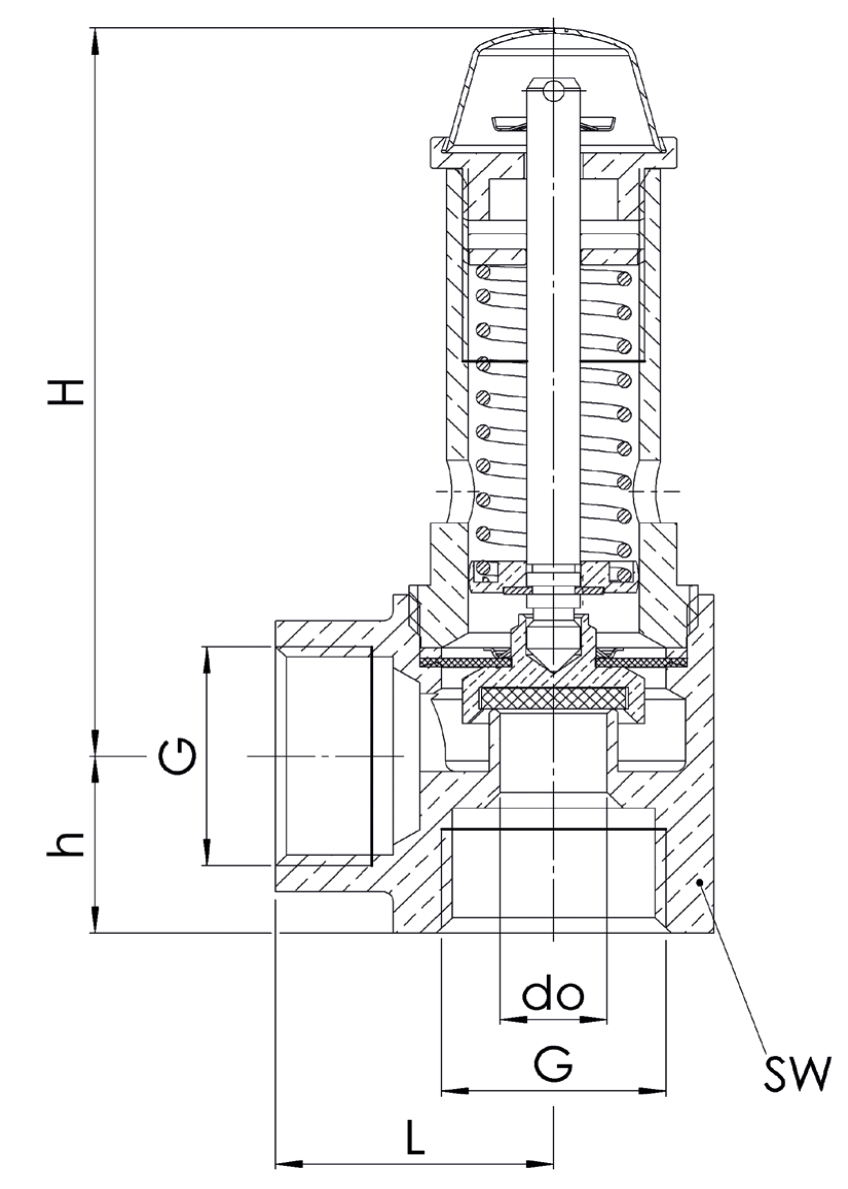

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

Номинальный диаметр DN Схема 15 20 25 32 40 50
Присоединение DIN EN ISO 228 G 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
Выход DIN EN ISO 228 G 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
Установочный L 26 31 35 40 46 54
размер в мм H 70 70 80 100 140 155
  h 17 18 22 25 28 34
  SW 27 32 40 49 56 68
  do 10 13 16 18 22 25
Вес кг 0,2 0,3 0,5 0,7 1,2 1,6
Диапазон установки бар 1-16 1-16 1-16 1-16 1-16 1-16



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 652

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN   15 20 25 32 40 50
I II III I II III I II III I II III I II III I II II
Устанавливаемое давление бар
Воздух I Нм3/ч

Пар II кг/ч

Вода III м3/ч












































 		 1 31 25 1,51 53 42 2,55 80 64 3,87 102 81 4,89 152 121 7,31 196 157 9,44
1.5 40 32 1,85 67 53 3,13 102 81 4,73 128 102 5,99 192 152 8,95 248 197 11,56
2 48 38 2,14 81 64 3,61 123 97 5,47 155 122 6,92 232 183 10,33 299 236 13,35
2.5 56 44 2,39 95 74 4,03 144 113 6,11 182 143 7,73 272 213 11,55 351 275 1492
3 64 50 2,62 109 85 4,42 165 129 6,69 208 163 8,47 311 243 12,66 402 314 16,34
3.5 73 - 2,82 123 - 4,77 186 - 7,23 235 - 9,15 351 - 13,67 454 - 17,65
4 81 - 3,02 137 - 5,10 207 - 7,73 262 - 9,78 391 - 14,62 505 - 18,87
4.5 89 - 3,20 150 - 5,41 228 - 8,20 288 - 10,38 431 - 15,50 556 - 20,02
5 97 - 3,38 164 - 5,71 249 - 8,64 315 - 10,94 471 - 16,34 608 - 21,10
5.5 105 - 3,54 178 - 5,98 270 - 9,06 342 - 11,47 511 - 17,14 659 - 22,13
6 114 - 3,70 192 - 6,25 291 - 9,47 368 - 11,98 550 - 17,90 711 - 23,11
6.5 122 - 3,85 206 - 6,51 312 - 9,85 395 - 12,47 590 - 18,63 762 - 24,06
7 130 - 3,99 220 - 6,75 333 - 10,23 422 - 12,94 630 - 19,33 814 - 24,97
7.5 138 - 4,13 234 - 6,99 354 - 10,59 448 - 13,40 670 - 20,01 865 - 25,84
8 147 - 4,27 248 - 7,22 375 - 10,93 475 - 13,84 710 - 20,67 917 - 26,69
8.5 155 - 4,40 262 - 7,44 396 - 11,27 502 - 14,26 750 - 21,30 968 - 27,51
9 163 - 4,53 276 - 7,65 418 - 11,60 528 - 14,68 789 - 21,92 1019 - 28,31
9.5 171 - 4,65 290 - 7,86 439 - 11,91 555 - 15,08 829 - 22,52 1071 - 29,08
10 180 - 4,77 303 - 8,07 460 - 12,22 582 - 15,47 869 - 23,11 1122 - 29,84
11 196 - 2,78 331 - 6,82 502 - 12,82 635 - 14,42 949 - 23,56 1225 - 31,30
12 212 - 2,91 359 - 7,12 544 - 13,39 688 - 15,06 1028 - 24,61 1328 - 32,69
13 229 - 3,02 387 - 7,41 586 - 13,94 742 - 15,68 1108 - 25,62 1431 - 34,02
14 245 - 3,14 415 - 7,69 628 - 14,46 795 - 16,27 1188 - 26,58 1534 - 35,31
15 262 - 3,25 443 - 7,96 670 - 14,97 848 - 16,84 1267 - 27,52 1637 - 36,55
16 278 - 3,36 470 - 8,22 713 - 15,46 902 - 17,39 1347 - 28,42 1740 - 37,75
