Предохранительный клапан GOETZE серия 810, свободное истечение на воздух, латунь, DN8...50, Ру50, Тмакс 225С, наружная резьба

Технические характеристики

Условный диаметр	8...50мм
Условное давление	50 бар
Давление настройки	0,2...50,0 бар
Рабочая температура	-60...+225°С
Тип присоединения	резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 810 из латуни предназначен для защиты газовых систем от повышения давления выше допустимого путем сброса рабочей среды напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 810, свободное истечение на воздух, латунь, DN8...50, Ру50, Тмакс 225°С, наружная резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Для защиты:

емкостей под давлением
систем под давлением

для воздуха и других нейтральных не ядовитых и не горючих газов, которые могут свободно выпускаться в атмосферу.

Компрессоры
Системы повышения давления воздуха
Окрасочные системы
Пневматические системы управления
Автомобильная и железнодороная техника

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Присоединение	DN 8..50 мм
Условное давление вход	PN 63 бар
Условное давление выход	--
Настройка давления срабатывания	0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Прямой, свободное истечение на воздух, пружинный,
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	--
ОПЦИИ	Обезжиривание Исполнение пассивированное - для обехжиренных продуктов для применения с кислородом Хромирование или никелирование Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Воздух, газы и технические пары

нейтральные

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Латунь	CW617N	CW617N
Материал корпуса на выходе	Латунь	CW617N	CW617N
Внутренние части	Латунь	CW617N	CW617N
Нажимная пружина	Нержавеющая сталь	1.4568	631

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Стандарт

цилиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

газообразный

Воздух и подобные нейтральные газы

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

K	Стандартный, с подрывом вращающейся рукояткой
O	без подрыва

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

m / -	Стандарт	Наружная резьба BSP-P / -	DIN EN ISO 228-1 / -
BSP-Tm / -		Наружная резьба BSP-T / -	DIN EN 10226, ISO 7-1 / -
NPT-m / -		Наружная резьба NPT-m / -	ANSI B1.20.1 / -

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

FKM	Фторуглерод	Уплотнительная шайба из эластомера 0,2 - 25 бар	-20oC до +200oC
PTFE	Политетрафторэтилен	Уплотнительная шайба 0,2 - 25 бар	-60oC до +225oC
PTFE	Политетрафторэтилен	Уплотнительная шайба 25,1 - 50 бар	-60oC до +225oC
FKM-VI	Фторуглерод	Уплотнительная шайба из эластомера 0,2 - 25 бар	-55oC до +225oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Номинальный диаметр	DN	8	10		15		20		25	32	40	50
Присоединение DIN EN ISO 228	G	1/4" (8)	3/8" (10)		1/2" (15)		3/4" (20)		1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Установочный размер в мм	H	60	65	78	66	79	94	104	111	133	164	171
	H1	63	68	81	68	82	96	106	113	135	161	165
	h	10	10	10	12	12	12	12	14	20	22	24
	SW	19	24	24	27	27	34	34	41	50	60	68
Коэффициент пропускной ISO 4126-1	K1	0,77	0,79		0,8		0,79		0,77	0,67	0,71	0,74
Коэффициент пропускной ASME-Code Sec. VIII Div. 1	(90%)Kd	0,758	0,758		0,758		0,758		0,758	0,758	0,758	0,758
	do	7,5	10	10	11	11	16	16	20	25	32	40
Вес	kg	0,1	0,14	0,16	0,17	0,19	0,35	0,4	0,6	0,97	1,85	2,45
Диапазон установки	bar	0,2-50	0,2-9	9,1-50	0,2-7	7,1-50	0,2-9	9,1-50	0,2-50	0,2-16	0,2-16	0,2-16
Диапазон установки ASME	psi	15-725	15-130	131-725	15-102	103-725	15-130	131-725	15-725	30-232	30-232	30-232

1Коэффициент пропускной способности при давлениях настройки >4,0 бар. Для меньших давлений см. данные в таблице пропускных способностей.

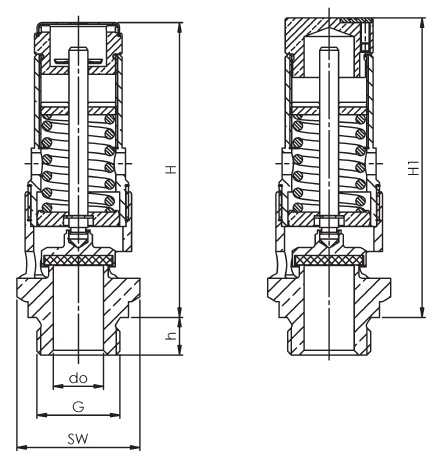

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		8	10	15	20	25
Устанавливаемое давление бар Воздух нм3/ч	0,2	20	35	46	100	133
	0,3	25	45	54	119	144
	0,4	29	52	67	137	167
	0,5	32	58	74	158	185
	0,6	35	64	82	172	211
	0,7	37	70	87	187	235
	0,8	41	74	95	200	260
	0,9	43	80	101	213	282
	1	46	85	107	227	305
	1,5	60	108	137	286	408
	2	73	132	166	346	506
	3	100	182	222	465	699
	4	125	228	279	584	889
	5	151	274	336	703	1070
	6	176	321	393	821	1251
	7	201	367	450	940	1432
	8	227	414	507	1059	1613
	9	252	460	564	1178	1794
	10	278	507	621	1297	1975
	11	303	553	678	1416	2156
	12	329	599	735	1535	2337
	13	354	646	791	1654	2518
	14	380	692	848	1773	2700
	15	405	739	905	1891	2881
	16	431	785	962	2010	3062
	17	456	832	1019	2129	3243
	18	482	878	1076	2248	3424
	19	507	925	1133	2367	3605
	20	533	971	1190	2486	3786
	21	558	1017	1247	2605	3967
	22	584	1064	1304	2724	4148
	23	609	1110	1361	2843	4329
	24	635	1157	1417	2961	4510
	25	660	1203	1474	3080	4691
	26	685	1250	1531	3199	4872
	27	711	1296	1588	3318	5053
	28	736	1342	1645	3437	5234
	29	762	1389	1702	3556	5415
	30	787	1435	1759	3675	5597
	31	813	1482	1816	3794	5778
	32	838	1528	1873	3913	5959
	33	864	1575	1930	4031	6140
	34	889	1621	1986	4150	6321
	35	915	1667	2043	4268	6502
	36	940	1714	2100	4388	6683
	37	966	1760	2157	4507	6864
	38	991	1807	2214	4626	7045
	39	1017	1853	2271	4745	7226
	40	1042	1900	2328	4864	7407
	41	1068	1946	2385	4983	7588
	42	1093	1993	2442	5101	7769
	43	1119	2039	2499	5220	7950
	44	1144	2085	2556	5339	8131
	45	1170	2132	2612	5458	8313
	46	1195	2178	2669	5577	8494
	47	1220	2225	2726	5696	8675
	48	1246	2271	2783	5815	8856
	49	1271	2318	2840	5934	9037
	50	1297	2364	2897	6053	9218
