Предохранительный клапан GOETZE серия 812, свободное истечение на воздух, латунь, DN15...50, Ру50, Тмакс 225С, наружная резьба

Технические характеристики

Условный диаметр	15...50мм
Условное давление	50 бар
Давление настройки	0,2...50,0 бар
Рабочая температура	-60...+225°С
Тип присоединения	резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 812 из латуни предназначен для защиты газовых систем от повышения давления выше допустимого путем сброса рабочей среды напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан GOETZE серия 812, свободное истечение на воздух, латунь, DN15...50, Ру50, Тмакс 225°С, наружная резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

Для защиты:

емкостей под давлением
систем под давлением

для воздуха и других нейтральных не ядовитых и не горючих газов, которые могут свободно выпускаться в атмосферу.

Компрессоры
Системы повышения давления воздуха
Окрасочные системы
Пневматические системы управления
Автомобильная и железнодороная техника

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 810

Присоединение	DN 15..50 мм
Условное давление вход	PN 63 бар
Условное давление выход	--
Настройка давления срабатывания	0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Прямой, свободное истечение на воздух, пружинный,
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	--
ОПЦИИ	Обезжиривание Исполнение пассивированное - для обехжиренных продуктов для применения с кислородом Хромирование или никелирование Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

Воздух, газы и технические пары

нейтральные

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

Серия	Материал	DIN EN
Материал корпуса на входе	Латунь	CW617N
Материал корпуса на выходе Латунь	CW617N	CW617N
Внутренние части Латунь / Нержавеющая сталь	CW617N / 1.4404	CW617N / 316 L
Нажимная пружина Нержавеющая сталь	1.4310 / 1.4568	302 / 631
Уплотнение крышки Нержавеющая сталь	1.4301	304

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

Стандарт

цилиндрической формы, свободный выпуск для воздуха и подобных нейтральных, неядовитых и не горючих газов, которые можно свободно выпускать в атмосферу.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

газообразный

Воздух и подобные нейтральные газы

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

K	Стандартный, с подрывом вращающейся рукояткой
O	без подрыва

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

m / -	Стандарт	Наружная резьба BSP-P / -	DIN EN ISO 228-1 / -
BSP-Tm / -		Наружная резьба BSP-T / -	DIN EN 10226, ISO 7-1 / -
NPT-m / -		Наружная резьба NPT-m / -	ANSI B1.20.1 / -

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

NBR	Нитрил-Бутадиен	Уплотнительная шайба из эластомера 0,2 - 30 бар	-30oC до +130oC
FKM	Фторуглерод	Уплотнительная шайба из эластомера 0,2 - 30 бар	-20oC до +200oC
EPDM	Этилен-Пропилен-Диен	Эластомерное плоское уплотнение 0,2 - 30 бар	-40oC до +170oC
PTFE	Политетрафторэтилен	Уплотнительная шайба 0,2 - 50 бар	-60oC до +225oC

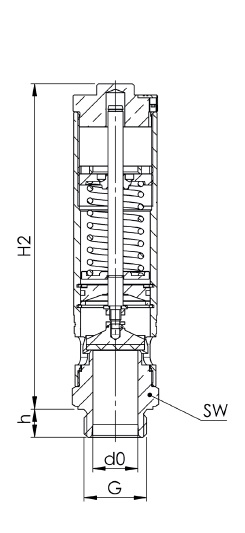

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

Диаметр	DN	15	20	25	32	40	50
Присоединение по DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Установочный размер в мм	H (H1)	144	177	177	215 (1771)	215 (1771)	282
	H2	137	173	173	212	212	284
	h	12	15	15	22,5	22,5	26
	SW	32	41	41	55	55	80
	do	14	20	24	31	31	48
Коэффициент пропускной ISO 4126-1	w /Kdr (D/G)2	0,76	0,8	0,8	0,8	0,8	0,513
Коэффициент пропускной ASMECode Sec. VIII Div. 1	w /Kdr (D/G)	0,774	0,774	0,774	0,774	0,774	30,1164
Вес	кг	0,6	1,3	1,3	2,6	2,6	5,4
Диапазон установки	бар	0,2-50	0,2-50	0,2-50	0,2-50	0,2-50	0,2-30
Диапазон установки ASME	psi	15-725	15-725	15-725	15-725	15-725	15-435

1Тип 812 с поцией „SHORT“ также доступен для диапазона давлений от 0,2 до 6 бар в укороченном исполнении

2Коэффициент пропускной способности при давлениях настройки > 4,0 бар

3Коэффициент пропускной способности при давлениях настройки > 7,0 бар

4Значение расчетного коэффициента (Rated slope) для клапанов D/G (пар, газы) в scfm/psia (scfm – стандартные куб. футы в минуту, psia – фунты на кв. дюйм, абс.)

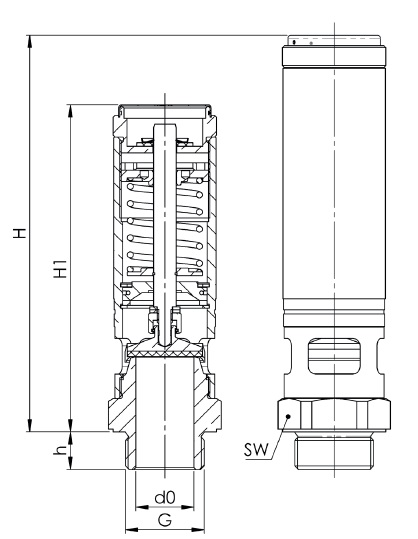

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 812

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		15	20	25	32	40	50
Устанавливаемое давление бар Воздух нм3/ч	0,2	61	167	240	401	401	768
	0,3	76	189	272	453	453	827
	0,4	88	205	296	493	493	887
	0,5	99	222	320	534	534	946
	0,6	110	240	345	576	576	1005
	0,7	121	262	377	629	629	1064
	0,8	129	280	404	673	673	1123
	0,9	138	299	431	719	719	1182
	1	147	319	459	766	766	1370
	1,5	194	419	604	1007	1007	1827
	2	245	520	749	1249	1249	2325
	3	338	717	1032	1723	1723	3177
	4	436	923	1330	2219	2219	4056
	5	524	1112	1601	2671	2671	4962
	6	613	1300	1872	3123	3123	5802
	7	702	1488	2143	3575	3575	6642
	8	790	1676	2413	4027	4027	6034
	9	879	1864	2684	4478	4478	6711
	10	968	2052	2955	4930	4930	7388
	11	1057	2240	3226	5382	5382	8065
	12	1145	2428	3497	5834	5834	8742
	13	1234	2617	3768	6286	6286	9420
	14	1323	2805	4039	6738	6738	10097
	15	1412	2993	4310	7190	7190	10774
	16	1500	3181	4581	7642	7642	11451
	17	1589	3369	4851	8094	8094	12129
	18	1678	3557	5122	8546	8546	12806
	19	1766	3745	5393	8998	8998	13483
	20	1855	3933	5664	9450	9450	14160
	21	1944	4122	5935	9902	9902	14838
	22	2033	4310	6206	10354	10354	15515
	23	2121	4498	6477	10806	10806	16192
	24	2210	4686	6748	11258	11258	16869
	25	2299	4874	7019	11710	11710	17546
	26	2387	5062	7289	12162	12162	18224
	27	2476	5250	7560	12614	12614	18901
	28	2565	5438	7831	13066	13066	19578
	29	2654	5626	8102	13518	13518	20255
	30	2742	5815	8373	13970	13970	20933
	31	2831	6003	8644	14422	14422	-
	32	2920	6191	8915	14874	14874	-
	33	3009	6379	9186	15325	15325	-
	34	3097	6567	9457	15777	15777	-
	35	3186	6755	9727	16229	16229	-
	36	3275	6943	9998	16681	16681	-
	37	3363	7131	10269	17133	17133	-
	38	3452	7320	10540	17585	17585	-
	39	3541	7508	10811	18037	18037	-
	40	3630	7696	11082	18489	18489	-
	41	3718	7884	11353	18941	18941	-
	42	3807	8072	11624	19393	19393	-
	43	3896	8260	11895	19845	19845	-
	44	3984	8448	12166	20297	20297	-
	45	4073	8636	12436	20749	20749	-
