Предохранительный клапан GOETZE серия 813, свободное истечение на воздух, латунь, DN15...50, Ру16, Тмакс 225С, наружная резьба

Технические характеристики

Условный диаметр	15...50мм
Условное давление	16 бар
Давление настройки	0,2...6,0 бар
Рабочая температура	-60...+225°С
Тип присоединения	резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 813 из латуни предназначен для защиты газовых систем от повышения давления выше допустимого путем сброса рабочей среды напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем сжатого воздуха , инертных газов и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 813, свободное истечение на воздух, латунь, DN15...50, Ру16, Тмакс 225°С, наружная резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

Для защиты:

емкостей под давлением
систем под давлением

для воздуха и других нейтральных не ядовитых и не горючих газов, которые могут свободно выпускаться в атмосферу.

Компрессоры
Системы повышения давления воздуха
Окрасочные системы
Пневматические системы управления
Автомобильная и железнодороная техника

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

Присоединение	DN 15..50 мм
Условное давление вход	PN 16 бар
Условное давление выход	--
Настройка давления срабатывания	0,2...6,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Прямой, свободное истечение на воздух, пружинный,
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	--
ОПЦИИ	Обезжиривание Исполнение пассивированное - для обехжиренных продуктов для применения с кислородом Хромирование или никелирование защитный кожух на корпус для сброса вниз Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

Воздух, газы и технические пары

нейтральные

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

Серия	Материал	DIN EN
Материал корпуса на входе	Латунь	CW617N
Материал корпуса на выходе	Латунь	CW617N
Внутренние части	Латунь / Нержавеющая сталь	CW617N / 1.4404
Нажимная пружина	Нержавеющая сталь	1.4310
Выпускная и защитная крышка	Нержавеющая сталь	1.4301
Уплотнение крышки	Нержавеющая сталь	1.4301

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

с мембраной

цилиндрической формы, свободный выпуск для воздуха и подобных нейтральных газов.
Полость пружины и трущиеся части защищены от попадания в них рабочей среды.
Оснащается серийно защитной крышкой из нержавеющей стали.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

газообразный

Воздух и подобные нейтральные газы

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

K	Стандартный, с подрывом вращающейся рукояткой

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

m / -	Стандарт	Наружная резьба BSP-P / -	DIN EN ISO 228-1 / -
С удорожанием стоимости
BSP-Tm / -		Наружная резьба BSP-T / -	DIN EN 10226, ISO 7-1 / -
NPT-m / -		Наружная резьба NPT / -	ANSI B1.20.1 / -

Другие, особые присоединения по запросу.

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

FKM	Фторуглерод	Уплотнительная шайба из эластомера	-20oC до +200oC
По запросу
PTFE	Политетрафторэтилен	Уплотнительная шайба от 1 бара	-60oC до +225oC

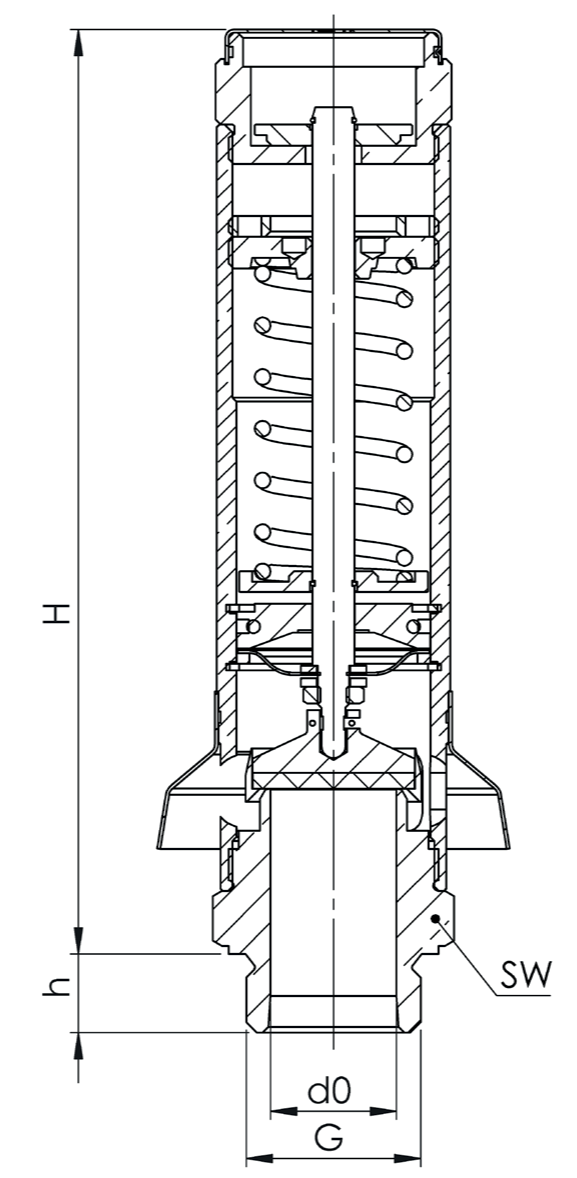

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

Номинальный диаметр	Схема	DN	15	20	25	32	40	50
Присоединение DIN EN ISO 228		G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Установочный размер в мм		H	144	177	177	177	177	282
		h	12	15	15	22,5	22,5	26
		SW	32	41	41	55	55	80
		do	14	20	24	31	31	48
Вес		кг	0,6	1,3	1,3	2,6	2,6	5,4
Диапазон установки		бар	0,2-6	0,2-6	0,2-6	0,2-6	0,2-6	0,2-6

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 813

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		15	20	25	32	40	50
Устанавливаемое давление бар Воздух нм3/ч	0,2	61	167	240	401	401	768
	0,3	76	189	272	453	453	827
	0,4	88	205	296	493	493	887
	0,5	99	222	320	534	534	946
	0,6	110	243	351	585	585	1005
	0,7	121	262	377	629	629	1064
	0,8	129	280	404	673	673	1123
	0,9	138	299	431	719	719	1182
	1	147	319	459	766	766	1370
	1,2	168	357	514	858	858	1514
	1,4	186	396	571	952	952	1658
	1,6	208	437	629	1049	1049	1903
	1,8	225	478	688	1148	1148	2055
	2	245	520	749	1249	1249	2325
	2,5	291	617	889	1483	1483	2724
	3	338	717	1032	1723	1723	3177
	3,5	386	809	1165	1943	1943	3583
	4	436	923	1330	2219	2219	4056
	4,5	480	1018	1465	2445	2445	4469
	5	524	1112	1601	2671	2671	4962
	5,5	569	1206	1736	2897	2897	5382
	6	613	1300	1872	3123	3123	5802
