Предохранительный клапан GOETZE серия 851, латунь, DN15...50, PN63, Тмакс 225С, внутренняя или наружная резьба

Предохранительный клапан GOETZE серия 851, латунь, DN15...50, PN63, Тмакс 225С, внутренняя или наружная резьба

Технические характеристики
Условный диаметр 15...50мм
Условное давление 63 бар
Давление настройки 0,5...50,0 бар
Рабочая температура -50...+200°С
Тип присоединения Резьбовое

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный GOETZE 851 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 851, латунь, DN15...50, PN63, Тмакс 225С, внутренняя или наружная резьба



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

Клапан предохранительный GOETZE 851 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

 Применяется для защиты:

  • Емкостей / систем под давлением для нейтральных / не нейтральных паров
  • паровых котлов и паровых систем
  • Для защиты сило-цистерн и резервуаров для жидких, сыпучих и порошкообразных материалов1

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

  • Машиностроение
  • Защита насосов
  • Медицинская техника (стерилизаторы, автоклавы)
  • Судостроение и судовые системы
  • Системы повышения давления воды/воздуха
  • Паровые и промышленные котлы



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

Присоединение DN 15..50 мм
Условное давление вход PN 63 бар
Условное давление выход PN 16/40 бар
Настройка давления срабатывания 0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура –50…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход Наружная или внутренняя резьба
Присоединение к трубопроводу выход Внутренняя резьба
ОПЦИИ
Обезжиривание
Исполнение на кислород (пассивированное)
Хромирование или никелирование
Датчики срабатывания
входная часть в гигиеническом исполнении
Допуски по РМРС (Морской судовой регистр)



РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

Жидкости нейтральные и не нейтральные
Воздух, газы и технические пары нейтральные и не нейтральные
Водяной пар



СЕРТИФИКАТЫ  ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011 D/G (S/G)
Требования
AD 2000-Лист A2 ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1 KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping RS



СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

Позиция Материал DIN EN ASME
Материал корпуса на входе Бронза CC499K CC499K
Материал корпуса на выходе Бронза CC499K CC499K
Внутренние части Латунь CW617N CW617N
Нажимная пружина Нержавеющая сталь 1.4310 302
Сильфон (опционально) Бронза CW452K C51900



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851



ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

s не газоплотное исполнение полости пружины для нейтральных рабочих сред, без противодавления.
b Сильфон для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t Газоплотное исполнение полости пружины для нейтральных и не нейтральных сред без противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Поставляется без развоздушивателя.
Это исполнение недоступно при размерности входа/выхода клапана 15/15 и 20/20!
tb Газоплотное исполнение с сильфоном для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части защищены от попадания рабочей среды. Без развоздушивателя.
Двойная газоплотность.



СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

G газообразный Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
F жидкий Температура кипения при атмосферном давлении не должна достигаться
GF газообразный и жидкий Воздух, пары, газы, водяной пар и жидкости -Не для продуктов, сертифицированных по ASME



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

K Стандартный, с подрывом вращающейся рукояткой
L С подрывом рычагом
O Без подрыва, стандарт для газоплотного исполнения



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

f / f Стандарт Внутренняя резьба BSP-P / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-m/NPT-f   Наружная резьба NPT-m / Внутренняя резьба NPT-f ANSI B 1.20.1
m / f   Наружная резьба BSP-P / Внутренняя резьба BSP-P DIN EN ISO 228-1 / DIN EN ISO 228-1
BSP-Tm / f   Наружная резьба BSP-T / Внутренняя резьба BSP-P DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1



УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

NBR Нитрил-Бутадиен Формованный эластомер с упором на металл до 25 бар -30oC до +130oC
EPDM Этилен-Пропилен-Диен Формованный эластомер с упором на металл до 25 бар -40oC до +170oC
FKM Фторуглерод Формованный эластомер с упором на металл до 25 бар -20oC до +200oC
PTFE Политетрафторэтилен Уплотнительная шайба до 25 бар -60oC до +225oC
PTFE+Kohle Политетрафторэтилен + углерод Уплотнительная шайба до 25 бар -60oC до +225oC
FFKM Перфторэластомер Формованный эластомер с упором на металл до 25 бар -10oC до +225oC
MD Металлическое уплотнение Уплотнительная шайба -60oC до +225oC



ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851

Номинальный диаметр DN DN15 DN20 DN25 DN32
Присоединение DIN EN ISO 228 G 1/2" (15) 3/4" (20) 1" (25) 1 1/4" (32) 1 1/2" (40) 2" (50)
Выход DIN EN ISO 228 G1 1/2" (15) 1" (25) 1" (25) 3/4"(20) 1 1/4" (32) 1 1/2" (40) 2" (50) 2" (50) 2" (50)
Установочный размер в мм L 34 40 40 42 43 50 61 61 61
Lmax 65 65 65 91 91 92 92 92 92
H 79 77 131 137 138 178 241 241 241
H1 93 91 149 154 158 192 264 264 264
H2 79 77 131 138 139 175 241 241 241
Hmax 105 103 164 169 173 207 277 277 277
h 28 30 30 31 39 45 55 69 74
h1 15 15 15 16 16 18 20 23 25
SW1 30 30 30 36 36 46 55 55 70
SW2 - 40 40 32 50 58 70 70 70
Коэффициент пропускной ISO 4126-1 w /Kdr (F) 0,24 0,31 0,31 0,38 0,54 0,54 0,54 0,54 0,54
  w /Kdr (D/G)2 0,33 0,33 0,33 0,52 0,6 0,56 0,56 0,56 0,56
Коэффициент пропускной ASME-Code Sec. VIII Div. 1 w /Kdr (F) -/- 3,0462 3,0462 -/- 0,492 0,492 0,492 0,492 0,492
  w /Kdr (G) -/- 2,472 2,472 -/- 0,659 0,659 0,659 0,659 0,659
  w /Kdr (D) -/- 6,942 6,942 -/- 0,659 0,659 0,659 0,659 0,659
  do 15,8 15,8 15,8 15,8 18 23 30,3 30,3 30,3
Вес кг 0,4 0,4 0,8 1 1,0 1,8 4,0 4,0 4,0
Диапазон установки бар 0,5-25 0,5-25 25,1-50 0,5-50 0,5-50 0,5-50 0,5-50 0,5-50 0,5-50
Диапазон установки ASME psi - 15-363 363-725 - 15-725 15-725 15-725 15-725 15-725

1Коэффициент пропускной способности при давлениях настройки >3,5 бар. У исполнения с сильфоном сниженный коэффициент пропускной способности 0,24.

2Значение расчетного коэффициента (Rated slope) для клапанов G в scfm/psia; D в pph/psia; для клапанов F (жидкости) in gpm/корень (psid) (gpm –галлоны в минуту, psid – разница давлений перед и за клапаном, измеренная в фунтах на кв. дюйм)

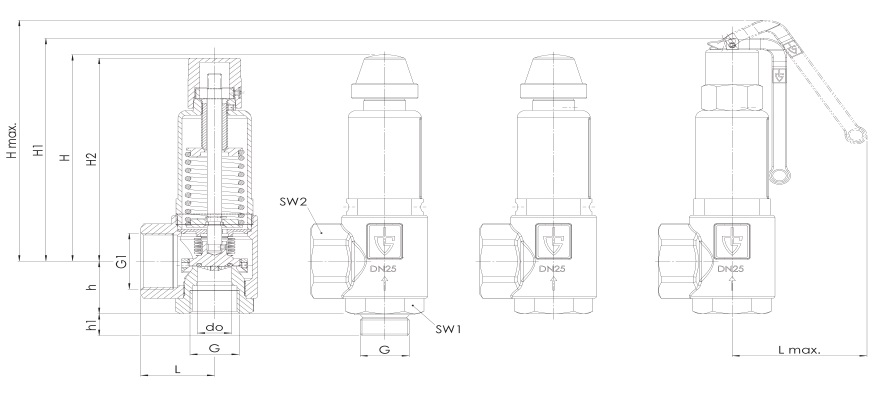

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 851



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА  GOETZE 851

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN   15 20 25 32
I II I II I II I II
Устанавливаемое давление бар
Воздух I нм3/ч

Пар II нм3/ч







































































 		 0.5 56 42 129 96 199 150 345 260
1 73 58 167 134 261 209 453 362
1.5 92 73 211 168 330 262 572 454
2 111 87 255 201 398 314 691 544
2.5 130 102 299 234 466 366 810 635
3 189 148 447 349 681 532 1182 924
3.5 214 166 504 392 768 597 1333 1036
4 238 184 561 435 855 663 1484 1151
4.5 262 203 618 478 942 729 1635 1265
5 286 221 675 521 1029 794 1786 1378
5.5 310 239 732 564 1116 860 1937 1492
6 335 257 790 608 1203 926 2088 1607
6.5 359 275 847 650 1290 990 2239 1719
7 383 293 904 692 1377 1054 2390 1830
7.5 407 311 961 735 1464 1119 2542 1943
8 431 329 1018 777 1552 1184 2693 2056
8.5 456 347 1075 820 1639 1249 2844 2168
9 480 365 1132 862 1726 1314 2995 2281
9.5 504 383 1190 905 1813 1379 3146 2392
10 528 401 1247 947 1900 1443 3297 2504
11 577 437 1361 1031 2074 1571 3599 2727
12 625 472 1475 1115 2248 1699 3902 2948
13 674 508 1590 1199 2422 1827 4204 3172
14 722 544 1704 1284 2596 1957 4506 3396
15 770 580 1818 1368 2771 2085 4808 3618
16 819 616 1932 1453 2945 2214 5111 3842
17 867 650 2047 1535 3119 2339 5413 4059
18 916 686 2161 1619 3293 2467 5715 4281
19 964 721 2275 1703 3467 2594 6017 4503
20 1013 757 2390 1787 3641 2723 6320 4726
21 1061 793 2504 1872 3816 2852 6622 4950
22 1109 829 2618 1956 3990 2981 6924 5173
23 1158 865 2732 2040 4164 3109 7226 5396
24 1206 900 2847 2125 4338 3238 7529 5619
25 1255 936 2961 2209 4512 3366 7831 5842
26 1303 - 3075 - 4686 - 8133 -
27 1352 - 3190 - 4860 - 8435 -
28 1400 - 3304 - 5035 - 8738 -
29 1449 - 3418 - 5209 - 9040 -
30 1497 - 3532 - 5383 - 9342 -
32 1594 - 3761 - 5731 - 9947 -
34 1691 - 3990 - 6080 - 10551 -
36 1788 - 4218 - 6428 - 11156 -
38 1884 - 4447 - 6776 - 11760 -
40 1981 - 4675 - 7124 - 12365 -
42 2078 - 4904 - 7473 - 12969 -
44 2175 - 5132 - 7821 - 13574 -
46 2272 - 5361 - 8169 - 14178 -
48 2369 - 5589 - 8518 - 14783 -
50 2466 - 5818 - 8866 - 15387 -
