Предохранительный клапан GOETZE серия 851FL, латунь, DN15...50, PN63/100, Траб -60...+225С, фланцевый

Технические характеристики

Условный диаметр	15...50мм
Условное давление	63/100 бар
Давление настройки	0,5...50,0 бар
Рабочая температура	-60...+225°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 851FL предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 851FL, латунь, DN15...50, PN63, Траб -60...+225°С, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Клапан предохранительный GOETZE 851 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Применяется для защиты:

Емкостей / систем под давлением для нейтральных / не нейтральных паров
паровых котлов и паровых систем
Для защиты сило-цистерн и резервуаров для жидких, сыпучих и порошкообразных материалов (Только сильфонное исполнение)

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Машиностроение
Защита насосов
Медицинская техника (стерилизаторы, автоклавы)
Судостроение и судовые системы
Системы повышения давления воды/воздуха
Паровые и промышленные котлы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Присоединение	DN 15..50 мм
Условное давление вход	PN 63 бар
Условное давление выход	PN 16/40 бар
Настройка давления срабатывания	0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Фланцевое тип В или тип D
Присоединение к трубопроводу выход	Фланцевое тип В или тип D
ОПЦИИ	Обезжиривание Исполнение на кислород (пассивированное) Хромирование или никелирование Датчики срабатывания входная часть в гигиеническом исполнении Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Позиция	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь	CW617N	CW617N
Нажимная пружина	Нержавеющая сталь	1.4310	302
Сильфон (опционально)	Бронза	CW452K	C51900

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

s	не газоплотное исполнение полости пружины	для нейтральных рабочих сред, без противодавления.
b	Сильфон	для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных сред без противодавления. Окружающая среда защищена от попадания в неё рабочей среды. Поставляется без развоздушивателя. Это исполнение недоступно при размерности входа/выхода клапана 15/15 и 20/20!
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части защищены от попадания рабочей среды. Без развоздушивателя. Двойная газоплотность.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

G	газообразный	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости -Не для продуктов, сертифицированных по ASME

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

K	Стандартный, с подрывом вращающейся рукояткой
L	С подрывом рычагом
O	Без подрыва, стандарт для газоплотного исполнения

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

FLDxA / FLDxA	фланцевые соединения с DIN EN 1092-1 Уплотнительная поверхность Форма B / фланцевые соединения с DIN EN 1092-1 Уплотнительная поверхность Форма B
FLDxB / FLDxB	фланцевые соединения с DIN EN 1092-1 Уплотнительная поверхность Форма D / фланцевые соединения с DIN EN 1092-1 Уплотнительная поверхность Форма D
FLAxA / FLAxA	фланцевые соединения с ASME B16.5 / фланцевые соединения с ASME B16.5

FL = фланцевые соединения

D = версия по DIN | A = версия по ASME

x = фаза давления | f?r DIN: 4 = PN40, 5 = PN63, 6 = PN100 | f?r ASME: 1 = Class150, 2 = Class300, 3 = Class400, 4 = Class600

A = Уплотнительная поверхность фланца без уплотнительного паза | B = Уплотнительная поверхность фланца с уплотнительным канавкой

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл до 25 бар	-30oC до +130oC
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл до 25 бар	-40oC до +170oC
FKM	Фторуглерод	Формованный эластомер с упором на металл до 25 бар	-20oC до +200oC
PTFE	Политетрафторэтилен	Уплотнительная шайба до 25 бар	-60oC до +225oC
PTFE+Kohle	Политетрафторэтилен + углерод	Уплотнительная шайба до 25 бар	-60oC до +225oC
FFKM	Перфторэластомер	Формованный эластомер с упором на металл до 25 бар	-10oC до +225oC
MD	Металлическое уплотнение	Уплотнительная шайба	-60oC до +225oC

ГАБАРИТНЫЕ РАЗМЕРЫ ФЛАНЦЕВ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Номинальный диаметр соединения	DN	15			20			25			32			40			50
стадия давления	PN	40	63	100	40	63	100	40	63	100	40	63	100	40	63	100	40	63	100
Размеры в мм	D1	17,3			22,3			28,5			37,2			43,1			54,5
	D2	45			58			68			78			88			102
	K /nxd	65 / 4 x 14	75 / 4 x 14		75 / 4 x 14	90 / 4 x 18		85 / 4 x 14	100 / 4 x 18		100 / 4 x 18	110 / 4 x 22		110 / 4 x 18	125 / 4 x 22		125 / 4 x 18	135 / 4 x 22	145 / 4 x 26
	f	2			2			2			2			3			3
	C	16	22	22	18	24	24	18	26	26	20	26	26	21	29	29	23	29	31

ПАРАМЕТР ДАВЛЕНИЕ-ТЕМПЕРАТУРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Температура		-60oC -20oC	100oC	150oC	200oC	250oC
PN40	[bar]	40	37,9	34,4	31,8	29,9
PN63	[bar]	63	59,7	54,3	50,1	47,1
PN100	[bar]	100	94,7	86,1	79,5	74,7

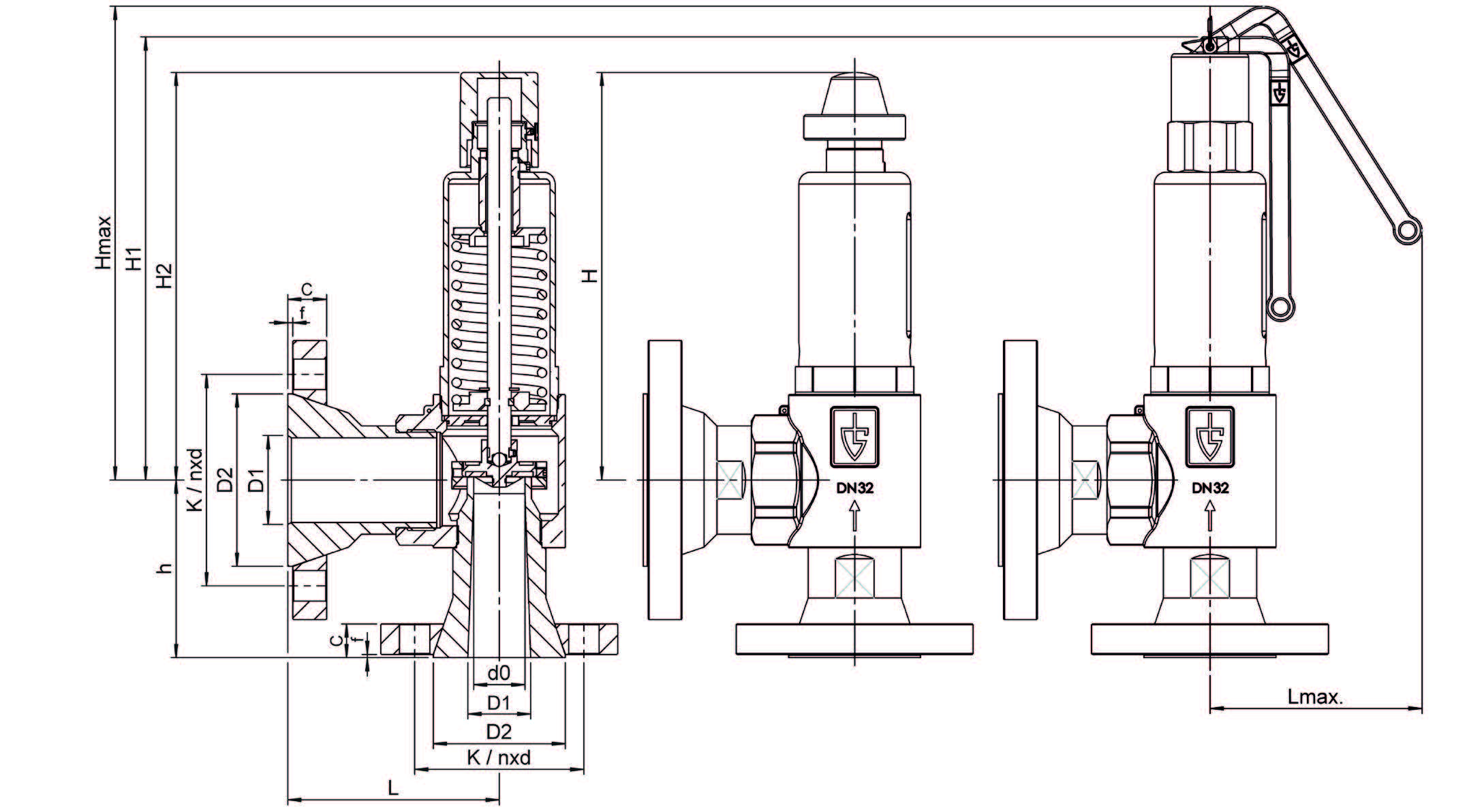

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 851FL

Номинальный			DN (NPS)	15 (1/2")					20 (3/4")					25 (1")			32 (1 1/4")
Подключение Вход			DN1	15	20	15	20	25	20	25	20	25	32	25	32	40	32	40	50
			NPS1	1/2"	3/4"	1/2"	3/4"	1"	3/4"	1"	3/4"	1"	1 1/4"	1"	1 1/4"	1 1/2"	1 1/4"	1 1/2"	2"
			h	90	95	90	95	100	95	100	95	100	105	100	105	115	105	115	125
Подключение Выход DN2 (NPS2)	15	1/2"	L	90
	20	3/4"		95	95				95
	25	1"				100	100	100	100	100
	32	1 1/4"									105	105	105
	40	1 1/2"												115	115	115
	50	2"															125	125	125
			Lmax	65		65	65		91		91			92			92
			H	79		77	131		137		138			178			241
			H1	93		91	149		154		158			192			264
			H2	79		77	131		138		139			175			241
			Hmax	105		103	164		169		173			207			277
			do	15,8		15,8	15,8		15,8		18			23			30,3
Коэффициент пропускной			w /Kdr (F)	0,24		0,32			0,38		0,54			0,54			0,54
ISO 4126-1			w /Kdr (D/G)1	0,33		0,33			0,52		0,6			0,56			0,56
Коэффициент пропускной ASME			w /Kdr (F)	-/-		2,473			-/-		0,492			0,492			0,492
Code Sec. VIII Div. 1			w /Kdr (D/G)	-/-		3,0463			-/-		0,659			0,659			0,659
Bec			PN40	2,6	2,9	3,3	3,6	3,8	3,9	4,1	4,8	5,0	5,6	6,4	7,1	7,7	10,3	10,7	11,3
			PN63 / PN100	4,2	5,0	5,2	6,0	6,5	6,3	6,8	7,2	7,7	8,4	9,4	10,2	11,1	13,1	13,8	14,1 / 16,5
			Class150	1,9	2,1	2,6	2,8	3,0	3,1	3,3	3,5	3,6	3,7	4,9	5,1	5,5	8,4	8,5	9,1
			Class300	2,5	2,9	3,3	3,7	3,9	4,0	4,2	4,4	4,7	4,9	6,5	6,8	7,7	9,9	10,6	10,9
			Class600	2,7	3,1	3,5	3,9	4,1	4,2	4,5	4,8	5,1	5,4	7,0	7,4	8,4	10,4	11,2	11,5
Диапазон установки			бар	0,5-25		0,5-25	25,1-50		0,52-50		0,5-50			0,5-50			0,5-50
Диапазон установки ASME			psi	-		15-363	363-725		-		15 - 725			15 - 725			15 - 725

1)Коэффициент пропускной способности при давлениях настройки >3,5 бар.

2)При использовании сильфонов пониженный коэффициент разряда составляет 0,24

3)Значение расчетного коэффициента (Rated slope) для клапанов D/G (пар, газы) в scfm/psia (scfm – стандартные куб. футы в минуту, psia – фунты на кв. дюйм, абс.); для клапанов F (жидкости) in gpm/корень (psid) (gpm –галлоны в минуту, psid – разница давлений перед и за клапаном, измеренная в фунтах на кв. дюйм)
