Предохранительный клапан GOETZE серия 852, бронза, DN40...50, PN25, Тмакс 225С, фланцевый

Технические характеристики

Условный диаметр	40...50мм
Условное давление	25 бар
Давление настройки	0,5...25,0 бар
Рабочая температура	-60...+225°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 852 выполненный из бронзы ,предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 852, бронзовый, DN15...50, PN25, Тмакс 225С, внутренняя или наружная резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

Применяется для защиты:

Емкостей / систем под давлением для нейтральных / не нейтральных паров
паровых котлов и паровых систем
Для защиты сило-цистерн и резервуаров для жидких, сыпучих и порошкообразных материалов¹

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Машиностроение
Защита насосов
Медицинская техника (стерилизаторы, автоклавы)
Судостроение и судовые системы
Системы повышения давления воды/воздуха
Паровые и промышленные котлы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

Присоединение	DN 40..50 мм
Условное давление вход	PN 40 бар
Условное давление выход	PN 16 бар
Настройка давления срабатывания	0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–50…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Фланцевое тип В
Присоединение к трубопроводу выход	Фланцевое тип В
ОПЦИИ	Обезжиривание Исполнение на кислород (пассивированное) Хромирование или никелирование Датчики срабатывания входная часть в гигиеническом исполнении Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Сильфон (опционально)*	Нержавеющая сталь	1.4571	316 Ti

* Только при исполнении с сильфоном

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

s	не газоплотное исполнение полости пружины	для нейтральных рабочих сред, без противодавления.
b	Сильфон	для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без противодавления. Окружающая среда защищена от попадания в неё рабочей среды.
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

G	газообразный	Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

L	Стандартный, с подрывом рычагом
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

FCD4A / FCD2A

Фланцевое соединение DIN EN 1092-3 PN40 Форма уплотнительной ленты B / Фланцевое соединение DIN EN 1092-3 PN16 Форма уплотнительной ленты B /

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл	-30oC до +130oC
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл	-40oC до +170oC
FKM	Фторуглерод	Формованный эластомер с упором на металл	-20oC до +200oC
PTFE	Политетрафторэтилен	Уплотнительная шайба	-60oC до +225oC
FFKM	Перфторэластомер	Формованный эластомер с упором на металл	-10oC до +225oC
MD	Металлическое уплотнение	Уплотнительная шайба	-60oC до +225oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

Номинальный диаметр	DN	40	50
Присоединение DIN EN 1092	DN / PN	40 / 40	50 / 40
Выход DIN EN 1092	DN / PN	65 / 16	80 / 16
Установочный размер в мм	L	115	120
	Lmax	150	150
	H / H1	345 / 362	345 / 362
	h	140	150
	D	150	165
	D1	185	200
	K / nxd	110 / 4x18	125 / 4x18
	K1 / n1xd1	145 / 4x18	160 / 8x18
	do	37	46
Вес	кг / кг*	17 / 18	19 / 20
Диапазон установки	бар	0,5-25	0,5-25

* - Значение для исполнения с сильфоном

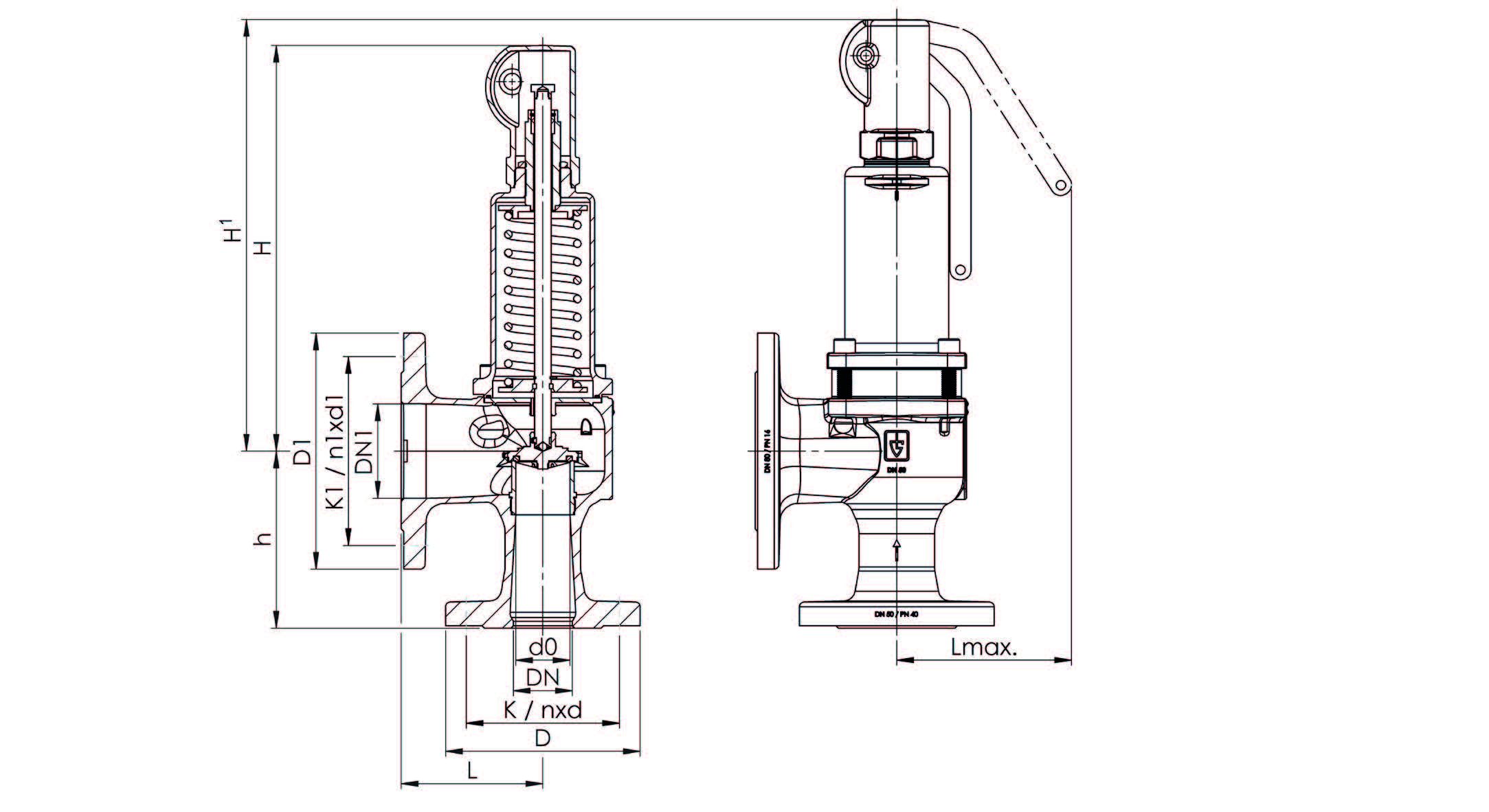

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 852

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		40			50
Номинальный диаметр DN		I	II	III	I	II	II
Устанавливаемое давление бар Воздух I нм3/ч Пар II нм3/ч Вода III нм3/ч	0.5	667	503	23	995	750	36
	1	983	785	32	1472	1176	49
	1.5	1299	1032	39	1948	1547	60
	2	1615	1273	45	2461	1939	69
	2.5	1926	1510	50	2926	2294	77
	3	2208	1726	55	3404	2661	85
	3.5	2491	1937	59	3839	2985	91
	4	2773	2151	63	4275	3315	98
	4.5	3056	2364	67	4710	3643	104
	5	3338	2575	71	5146	3970	109
	5.5	3621	2789	74	5581	4299	114
	6	3903	3003	77	6016	4629	120
	6.5	4186	3212	81	6452	4951	124
	7	4468	3420	84	6887	5272	129
	7.5	4751	3632	86	7323	5598	134
	8	5033	3843	89	7758	5923	138
	8.5	5316	4053	92	8194	6247	142
	9	5598	4263	95	8629	6570	146
	9.5	5881	4472	97	9064	6893	150
	10	6163	4681	100	9500	7215	154
	11	6728	5097	105	10371	7856	162
	12	7293	5511	109	11241	8494	169
	13	7858	5928	114	12112	9138	176
	14	8423	6348	118	12983	9784	183
	15	8988	6763	122	13854	10425	189
	16	9553	7181	126	14725	11069	195
	17	10118	7586	130	15595	11693	201
	18	10683	8002	134	16466	12334	207
	19	11248	8416	138	17337	12973	213
	20	11813	8835	141	18208	13617	218
	21	12378	9253	145	19079	14261	224
	22	12943	9670	148	19949	14905	229
	23	13508	10087	151	20820	15547	234
	24	14073	10503	155	21691	16190	239
	25	14638	10920	158	22562	16831	244
