Перепускной клапан GOETZE 853, сильфонный, бронзовый, на пар, жидкости и газы, DN15...50, PN63, резьбовой, угловой

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	63 бар
Раб. температура	-60...+225С
Давление настройки	0,5...50,0 бар
Величина Kvs	0,4...16,3 м3/ч
Тип присоединения	резьба

Применение

Клапаны перепускные (регуляторы давления "до себя") GOETZE 853 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 853 отличает возможность изготовления корпуса из бронзы с сильфонным или полностью герметичным корпусом, и компактные размеры.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Перепускной клапан GOETZE 853, бронзовый, сильфонный, на пар, жидкости и газы, DN15...50, PN63, резьба внутренная, угловой

ОПИСАНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

Клапаны перепускные (регуляторы давления "до себя") GOETZE 617 – это регулирующие клапаны прямого действия не требующием импульсной линии. Клапаны применяются для поддержания давления в паровых и газовых системах, а так же на жидких средах. Перепускные клапаны GOETZE 617 отличает корпус из бронзы, который может быть как в угловом, так и в прямом исполнении, а так же компактные размеры..

ПРИМЕНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

Для защиты:

- насосов от перегрузки в замкнутых циркуляционных системах для нейтральных / не нейтральных, не клейких жидкостей

Для регулирования в:

- системах под давлением для нейтральных / ненейтральных газов и паров, в зависимости от материала уплотнения, а также для водяного пара.

Защита насосов
Испытательные стенды
Аппаратостроение
Суда и судовое оборудование
противообледенительные системы
Машиностроение
Промышленные установки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

Диаметр клапана	3/8"...2" (10...50 мм)
Номинальное давление	63 бар
Максимальное входное давление (давление настройки)	0,5....50,0 бар
Рабочая температура среды	– 60°C до + 225°C
Пропускная способность	0,4...16,3 м3/ч
Максимальное редукционное соотношение	20:1
Минимальный перепад давления	0,5 бар
Присоединения	Внутренняя резьба BSPT
Исполнение	Угловое
ОПЦИИ	Опломбирование Обезжиренное исполнение Производство обезжиренного продукта для применения с кислородом Никелированное или хромированное исполнение

РАБОЧИЕ СРЕДЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ И ДОПУСКИ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853 (указаны частично, остальные по запросу)

Сертификаты
TR ZU 032/2013 - TR ZU 010/2011
Классификация обществ
DNVGL Lloyd's Register EMEA American Bureau of Shipping Bureau Veritas Russian Maritime Register of Shipping	DNVGL LR EMEA ABS BV RS

СПЕЦИФИКАЦИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Бронза	CC499K	CC499K
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Нержавеющая сталь	1.4404	316 L
Сильфон	Нержавеющая сталь	1.4571	316 Ti
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

ИСПОЛНЕНИЕ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

b	Сильфон	для нейтральных и не нейтральных рабочих сред, компенсация противодавления до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды \| давление: 0,5 - 25 bar
t	Газоплотное исполнение полости пружины	Для нейтральных и ненейтральных сред без противодавления. Окружающая среда защищена от попадания в нее рабочей среды. Поставляется без подрыва и без поворотной рукоятки \| давление: 0,5 - 25 bar
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении до 4-х бар. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность. Поставляется без подрыва и без поворотной рукоятки \| давление: 0,5 - 25 bar
k	компенсация противодавления	для нейтральных и не нейтральных рабочих сред, компенсация противодавления. Пружина и трущиеся части также защищены от попадания рабочей среды \| давление: 0,5 - 50 bar

Устанавливается вручную с помощью поворотной рукоятки, под условия эксплуатации, без выхода рабочей среды в окружающую среду.

Клапан может поставляться не настроенным, с диапазоном давлений, или с установленной заводской настройкой. Полностью проверенный и опломбированный.

СРЕДА ПРИМЕНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

K	с подрывом вращающейся рукояткой. С крышкой-пломбой, клапан не подлежит перенастройке.
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ВХОД/ВЫХОД ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

f / f	Стандарт	Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
m / f	По запросу	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
BSP-Tf / f		Внутренняя резьба BSP-T / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1
BSP-Tm / f		Наружная резьба BSP-T / Внутренняя резьба BSP-P	DIN EN 10226, ISO 7-1 / DIN EN ISO 228-1

УПЛОТНЕНИЯ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

NBR	Нитрил-Бутадиен	Формованный эластомер с упором на металл до 25 бар	-30oC до +130oC
EPDM	Этилен-Пропилен-Диен	Формованный эластомер с упором на металл до 25 бар	-40oC до +170oC
FKM	Фторуглерод	Формованный эластомер с упором на металл до 25 бар	-20oC до +200oC
PTFE	Политетрафторэтилен	Уплотнительная шайба	-60oC до +225oC
FFKM	Перфторэластомер	Формованный эластомер с упором на металл	-10oC до +225oC

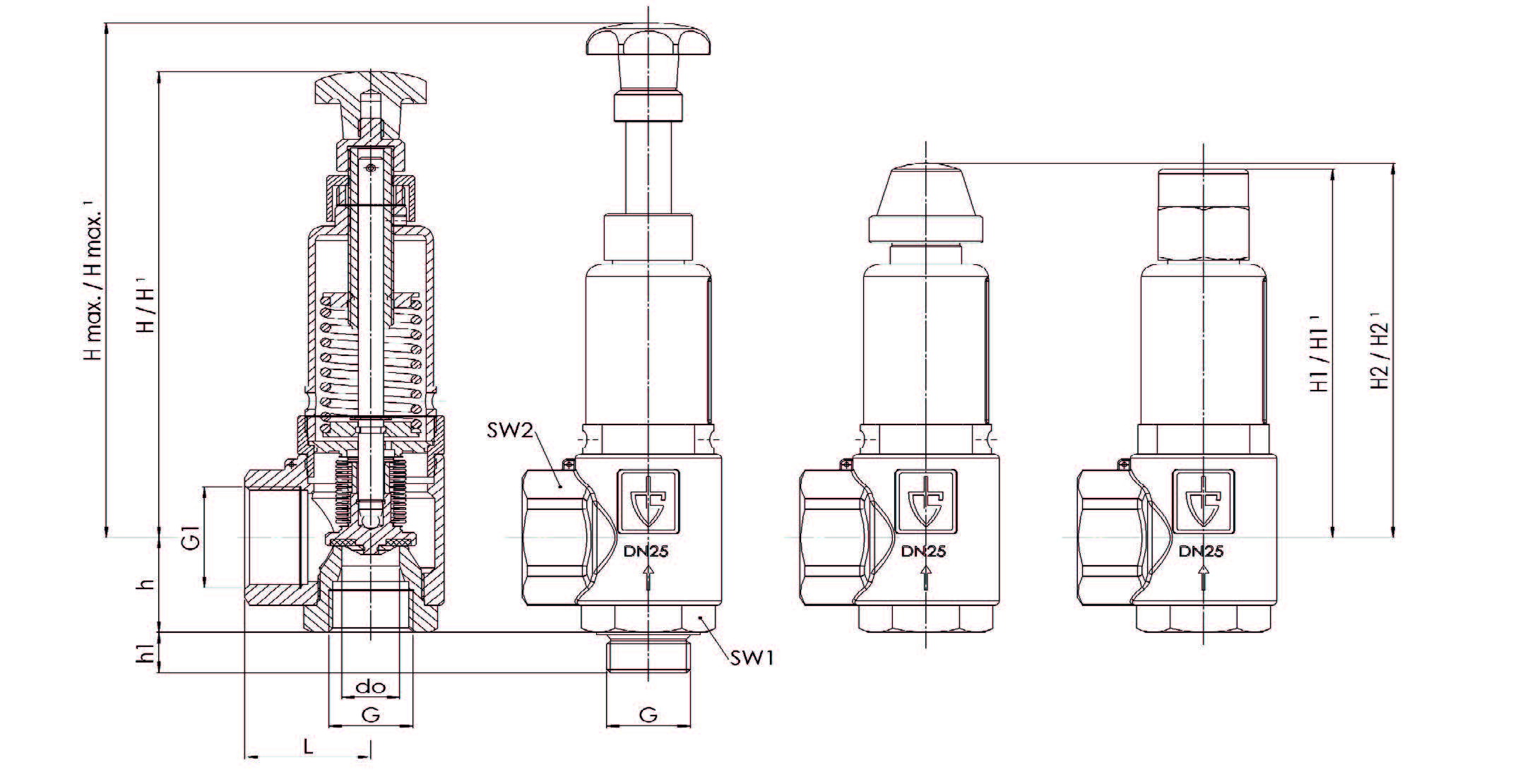

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ ПЕРЕПУСКНОГО КЛАПАНА (РЕГУЛЯТОРА ДАВЛЕНИЯ "ДО СЕБЯ") GOETZE 853

Номинальный диаметр	DN	15	20	25	32
Присоединение DIN EN ISO 228	G	1/2" (15)	3/4" (20)	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN ISO 228	G1	1" (25)	1 1/4" (32)	1 1/2" (40)	2" (50)	2" (50)	2" (50)
Установочный размер в мм	L	40	43	50	61	61	61
	H / H	102 / 102	156 / 169,5	205 / 223	296 / 318	296 / 318	296 / 318
	H max. / H max.	120 / 120	177 / 190,5	230 / 248,5	320 / 344	320 / 344	320 / 344
	H1 / H1	76 / 76	139 /152,5	175 / 193	241 / 263	241 / 263	241 / 263
	H2 / H2	77 / 77	138 / 151,5	177 / 195	241 / 263	263 / 285	263 /285
	h	30	39	45	55	69	74
	h1	16	14	19	21	22,5	25,0
	SW1	30	36	46	55	55	70
	SW2	40	50	58	70	70	70
	do	16	18	23	30	30	30
Вес	kg	0,5	1,0	2,0	4,2	4,5	4,7
Устанавливаемое давление	bar	0,5 - 50	0,5 - 50	0,5 - 50	0,5 - 50	0,5 - 50	0,5 - 50
Диапазон установки	bar	0,5-0,9	0,5-1	0,5-0,9	0,5-0,9	0,5-0,9	0,5-0,9
		1-1,3	1-1,6	0,9-1,5	1-1,3	1-1,3	1-1,3
		1,3-2,9	1,6-2,8	1,5-2	1,4-3	1,4-3	1,4-3
		2,9-3,9	2,8-5,3	2,1-4,5	3,1-5,5	3,1-5,5	3,1-5,5
		3,9-7,9	5,4-10	4,6-8	5,6-11	5,6-11	5,6-11
		8-11,5	10-12	8,1-14	11-16	11-16	11-16
		11-16	12-25	14-25	16-25	16-25	16-25
		16-25	25-45	25-50	25-40	25-40	25-40
		25-40	45-50		40-50	40-50	40-50
		40-50

¹Размеры для исполнения с сильфоном
