Предохранительный клапан GOETZE серия 861, латунь, DN8...15, PN63, Тмакс 225С, внутренняя/наружная резьба

Технические характеристики

Условный диаметр	8...15мм
Условное давление	63 бар
Давление настройки	0,5...50,0 бар
Рабочая температура	-50...+200°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 861 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 861, латунь, DN8...15, PN63, Тмакс 225°С, внутренняя/наружная резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Клапан предохранительный GOETZE 851 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Клапан поставляется настроенным на указанное при заказе давление срабатывания

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Емкостей / систем под давлением для нейтральных / не нейтральных паров
паровых котлов и паровых систем
Для защиты сило-цистерн и резервуаров для жидких, сыпучих и порошкообразных материалов¹

В соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Машиностроение
Защита насосов
Медицинская техника (стерилизаторы, автоклавы)
Судостроение и судовые системы
Системы повышения давления воды/воздуха
Паровые и промышленные котлы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Присоединение	DN 8...15 мм
Условное давление вход	PN 63 бар
Условное давление выход	PN 16/40 бар
Настройка давления срабатывания	0,5...50,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–60…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	Обезжиривание Исполнение на кислород (пассивированное) Хромирование или никелирование Датчики срабатывания входная часть в гигиеническом исполнении Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Бронза	CC499K	CC499K
Внутренние части	Латунь	CW617N	CW617N
Нажимная пружина	Нержавеющая сталь	1.4310	302

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

s	стандартное, не газоплотное исполнение полости пружины.	для нейтральных рабочих сред, без противодавления, не предназначен для сред типа GF
t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без компенсации противодавления. Окружающая среда защищена от попадания в неё рабочей среды.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

G	газообразный	Воздух, пары, газы, водяной пар
F	жидкий	Температура кипения при атмосферном давлении не должна достигаться
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости.Доступно только как Газоплотное исполнение полости пружины

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

K	Стандартный, с подрывом вращающейся рукояткой, негазоплотное исполнение
L	С подрывом рычагом, негазоплотное исполнение
O	Без подрыва, стандарт для газоплотного исполнения

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

m / f

Стандарт

Наружная резьба BSP-P / Внутренняя резьба BSP-P

DIN EN ISO 228-1 / DIN EN ISO 228-1

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

PTFE	Политетрафторэтилен	Уплотнительная шайба до 25 бар	-60oC до +225oC
PTFE+Kohle	Политетрафторэтилен + углерод	Уплотнительная шайба с 25,1 бар	-60oC до +225oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Номинальный диаметр	DN	8	10	15
Присоединение DIN EN ISO 228	G	1/4" (8)	3/8" (10)	1/2" (15)	1/2" (15)
Выход DIN EN ISO 228	G1	1/2" (15)	1/2" (15)	1/2" (15)	1/2" (15)
Установочный размер в мм	L	34	34	34	34
	Lmax	78	78	78	78
	H	79	79	79	133
	H1	93	93	93	150
	Hmax	111	111	111	168
	h	31	31	31	31
	h1	12	12	15	15
	SW	30	30	30	30
коэффициент истечения ISO 4126-1	w /Kdr (F)	0,5	0,44	0,47	0,47
коэффициент истечения ISO 4126-1	w /Kdr (D/G)1)	0,68	0,64	0,71	0,71
	do	6	8	10	10
Вес	кг	0,5	0,5	0,6	1
Диапазон установки	бар	0,5-50	0,5-50	0,5-30	30,1-50

1Коэффициент пропускной способности при давлениях настройки >3 бар. Для меньших давлений см. данные в таблице пропускных способностей.

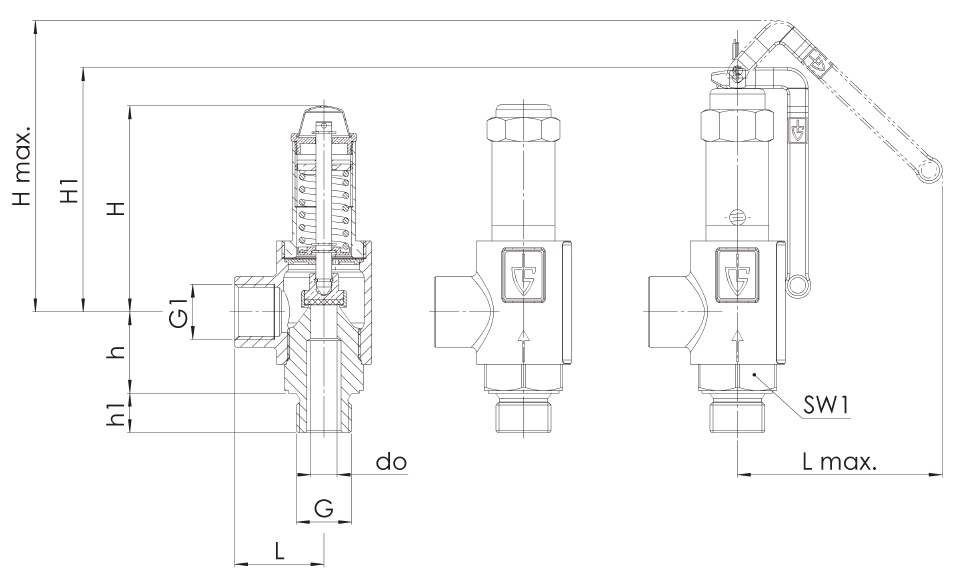

ОБЩИЙ ЧЕРТЁЖ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 861

Мощность при 10% превышении давления срабатывания
Номинальный диаметр DN		8			10			15
Номинальный диаметр DN		I	II	III	I	II	II	I	II	III
Устанавливаемое давление бар Воздух I нм3/ч Пар II нм3/ч Вода III нм3/ч	0.5	6	4	0.54	24	18	0.86	44	34	1.62
	1	10	8	0.70	35	28	1.13	67	54	2.24
	1.5	14	11	0.89	46	37	1.38	91	72	2.70
	2	18	15	1.00	57	45	1.62	113	89	3.13
	2.5	22	17	1.11	68	53	1.78	132	104	3.49
	3	26	20	1.24	78	61	1.94	154	120	3.83
	3.5	29	22	1.30	88	68	2.11	174	135	4.10
	4	32	25	1.40	98	76	2.24	196	152	4.40
	4.5	35	27	1.46	110	85	2.38	216	167	4.67
	5	39	30	1.51	120	93	2.48	236	182	4.91
	5.5	42	32	1.59	130	100	2.57	256	197	5.16
	6	45	35	1.67	140	108	2.67	276	213	5.40
	6.5	49	37	1.73	151	116	2.81	296	227	5.62
	7	52	40	1.78	161	123	2.89	316	242	5.86
	7.5	55	42	1.84	171	131	3.00	336	257	6.10
	8	58	45	1.92	181	138	3.08	356	272	6.32
	8.5	62	47	1.97	191	146	3.19	376	287	6.48
	9	65	49	2.00	201	153	3.29	396	302	6.70
	9.5	68	52	2.05	211	161	3.38	416	316	6.88
	10	72	54	2.11	222	168	3.46	436	331	7.07
	11	78	59	2.16	242	183	3.62	476	361	7.43
	12	85	64	2.27	262	198	3.78	516	390	7.72
	13	94	71	2.35	283	213	3.94	556	419	8.10
	14	101	76	2.43	303	228	4.08	596	449	8.37
	15	108	81	2.54	323	243	4.21	636	479	8.75
	16	114	86	2.62	344	258	4.37	676	508	9.05
	17	121	91	2.70	364	273	4.51	716	537	9.32
	18	128	96	2.78	384	288	4.62	756	566	9.56
	19	135	101	2.86	420	314	4.81	796	596	9.87
	20	142	106	2.90	441	330	4.93	836	625	10.13
	21	153	114	2.97	470	351	5.05	876	655	10.38
	22	160	120	3.04	491	367	5.17	916	684	10.62
	23	167	125	3.11	513	383	5.29	956	714	10.86
	24	174	130	3.18	534	399	5.40	996	743	11.09
	25	181	135	3.25	556	415	5.51	1036	773	11.3
	26	188	-	3.31	577	-	5.62	1076	-	11.55
	27	195	-	3.37	599	-	5.73	1116	-	11.77
	28	202	-	3.43	620	-	5.83	1156	-	11.98
	29	209	-	3.50	641	-	5.94	1196	-	12.20
	30	216	-	3.56	663	-	6.04	1236	-	12.40
	32	230	-	3.67	706	-	6.24	1316	-	12.81
	34	244	-	3.79	749	-	6.43	1396	-	13.21
	36	258	-	3.89	792	-	6.62	1475	-	13.59
	38	272	-	4.00	835	-	6.80	1555	-	13.96
	40	286	-	4.11	877	-	6.97	1635	-	14.32
	42	300	-	4.21	920	-	7.15	1715	-	14.68
	44	314	-	4.31	963	-	7.31	1795	-	15.02
	46	328	-	4.40	1006	-	7.48	1875	-	15.36
	48	342	-	4.50	1049	-	7.64	1955	-	15.69
	50	355	-	4.59	1092	-	7.80	2035	-	16.01
