Задвижки «Гранар» с обрезиненным клином

Для трубопроводов, транспортирующих холодную, горячую воду, нейтральные среды. Конструкция задвижки позволяет использовать ее в системах канализации.

Давление PN	1,0/1,6 МПа
Рабочая температура	до +85 ^oC
Макс. температура (в кратковр. режиме)	+120 ^oC
Мин. температура окружающей среды	-20 ^oC
Присоединение	Фланцевое

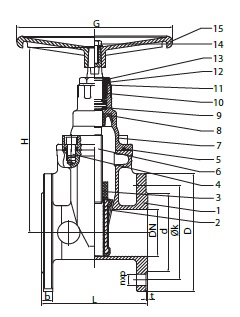

Артикул	DN	L	d	D	Δ k	n°p	b	t	H	Масса, (кг)
CV01F99851	40	140	84	150	110	4?19	19	3	266	9,3
CV01F99852	50	150	98	165	125	4?19	19	3	266	11,0
CV01F99853	65	170	118	185	145	4?19	19	3	296	15,0
CV01F99854	80	180	133	200	160	8?19	19	3	326	18,0
CV01F99855	100	190	153	220	180	8?19	19	3	354	21,0
CV01F99856	125	200	183	250	210	8?19	19	3	410	34,0
CV01F99857	150	210	209	285	240	8?23	19	3	435	38,35
-	200	230	264	340	295	12?23 (8?23)	20	3	521	64,70
-	250	250	319	405 (395)	355 (350)	12?28 (12?23)	22	3	617	107,6
-	300	270	367	460 (445)	410 (400)	12?28 (12?23)	24,5	4	709	161,0
-	350	290	429	520 (505)	470 (460)	16?28 (16?23)	26,5	4	885	221,0
-	400	310	480	580 (565)	525 (515)	16?31 (16?28)	28	4	951	268,0
-	450	330	550	640 (615)	585 (565)	20?31 (20?28)	30	4	1051	359,0
-	500	350	609	715 (670)	650 (620)	20?34 (20?28)	31,5	4	1213	540,0
-	600	390	720	840 (780)	770 (725)	20?37 (20?31)	36	5	1421	780,0
-	700	430	800	910	840	24?31	38,5	5	1545	1150
-	800	470	900	1025	950	24?34	43	5	1750	1450

Примечание: фланцевое присоединение согласно ГОСТ 33259-2015 .
