КЛИНОВЫЕ ЗАДВИЖКИ
/
гранар KR12 с приводом AUMA или редуктором

гранар KR12 с приводом AUMA или редуктором

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Задвижки «Гранар» с обрезиненным клином

Задвижка «Гранар» серии KR12, DN 40-600, PN 1,0/1,6 с обрезиненным клином, с электроприводом SA и с редуктором K

Применение

Для трубопроводов, транспортирующих холодную, горячую воду, нейтральные среды. Конструкция задвижки позволяет использовать ее в системах канализации.

Технические характеристики

Давление PN 1,0/1,6 МПа
Макс. температура (в кратковр. режиме) до +120 oC
Мин. температура окружающей среды -20 oC
Присоединение Фланцевое

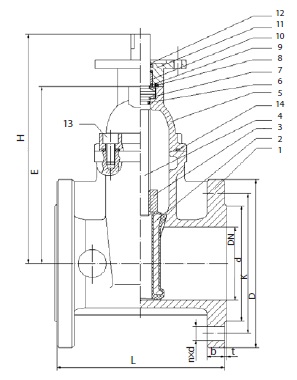

Спецификация

№ Деталь Материал
1 Корпус Высокопрочный чугун GGG40
2 Клин GGG40/EPDM
3 Гайка штока Бронза
4 Шток Нержавеющая сталь 20Х13
5 Крышка GGG40
6 Уплотнительное кольцо штока 1 EPDM
7 Уплотнение штока Нейлон
8 Уплотненное кольцо EPDM
9 Уплотнительное кольцо штока 2 EPDM
10 Втулка Нейлон
11 Фланец под привод GGG40
12 Пыльник Нейлон
13 Болт Сталь
14 Прокладка крышки EPDM

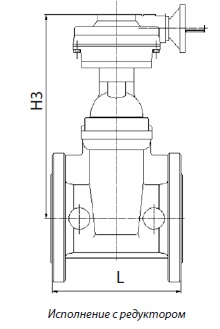

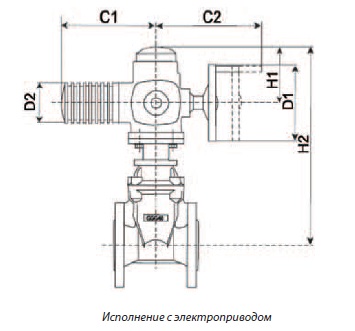

Размеры, (мм)

DN L d D E K n?d b t H H1 H2 H3 D1 D2 С1 С2
40 140 85 150 160 110 4?19 19 3 241 210 479 297 160 101 265 249
50 150 98 165 160 125 4?19 19 3 241 210 479 297 160 101 265 249
65 170 118 185 182 145 4?19 19 3 263 210 501 319 160 101 265 249
80 180 133 200 212 160 8?19 19 3 293 210 531 349 160 101 265 249
100 190 153 220 246 180 8?19 19 3 327 210 567 383 200 121 283 254
125 200 183 250 317 210 8?19 19 3 402 226 652 453 315 153 389 336
150 210 209 285 330 240 8?19 19 3 415 226 665 466 315 153 389 336
200 230 264 340 410 295 12?23 20 3 495 226 745 546 315 153 389 336
250 250 319 405 496 355 12?28 22 3 586 226 832 633 400 153 389 339
300 270 367 460 620 410 12?28 24,5 4 710 226 956 757 400 153 389 339
350 290 429 520 772 470 16?28 26,5 4 972 226 1202 1003 400 153 389 339
400 310 480 580 843 525 16?31 28 4 1041 226 1271 1072 400 153 389 339
450 330 550 640 942 585 20?31 30 4 1142 230 1392 1198 500 190 430 365
500 350 609 715 1101 650 20?35 31,5 4 1301 230 1551 1357 500 190 430 365
600 390 720 840 1277 770 20?37 36 5 1477 230 1727 1533 500 190 430 365

Параметры

Артикулы (исполнение с электроприводом) DN ISO-фланец Привод Тип редуктора Момент на эл. приводе, (Нм) Масса затвора, (кг)
FG01A138254 40 F10 SA 07.6 K 300 60 10
FG01A138255 50 F10 SA 07.6 60 11
FG01A138266 65 F10 SA 07.6 60 15
FG01A138256 80 F10 SA 07.6 60 18
FG01A138257 100 F10 SA 10.2 120 21
- 125 F10 SA 10.2 K 500 120 32
FG01A138258 150 F10 SA 10.2 120 37
FG01A138259 200 F14 SA 14.2 250 65
- 250 F14 SA 14.6 500 106
FG01A138260 300 F14 SA 14.6 500 159
FG01A138261 350 F14 SA 14.6 500 231
FG01A138262 400 F14 SA 14.6 500 278
FG01A138263 450 F16 SA 16.2 K 1000 1000 369
FG01A138264 500 F16 SA 16.2 1000 549
FG01A138265 600 F16 SA 16.2 1000 788
