Задвижки «Гранар» с обрезиненным клином

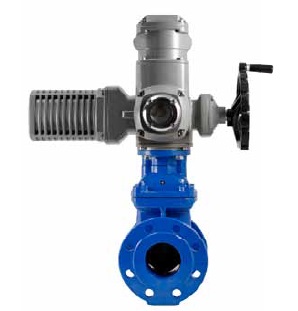

Задвижка «Гранар» серии KR12, DN 40–400, PN 1,6 с обрезиненным клином, с многооборотным электроприводом «Cмартгир» серии MD

Применение

Для трубопроводов, транспортирующих холодную, горячую воду, нейтральные среды, а также системы канализации.

Технические характеристики

Давление PN 1,0/1,6 МПа
Макс. температура (в кратковр. режиме) +120 oC
Мин. температура окружающей среды -20 oC
Присоединение Фланцевое

Спецификация

1 Корпус Высокопрочный чугун GGG40
2 Клин GGG40/EPDM
3 Гайка штока Бронза
4 Шток Нержавеющая сталь 20Х13
5 Крышка GGG40
6 Уплотнительное кольцо штока 1 EPDM
7 Уплотнение штока Нейлон
8 Уплотненное кольцо EPDM
9 Уплотнительное кольцо штока 2 EPDM
10 Втулка Нейлон
11 Фланец под привод GGG40
12 Пыльник Нейлон
13 Болт Сталь
14 Прокладка крышки EPDM

Параметры

DN ISO-фланец Привод/редуктор Мощность, (Вт) Iном, (А) tоткр./закр., (c) Масса, (кг)
40 F10 MD 70 400 2,25 8 42
50 F10 MD 70 400 2,25 9 43
65 F10 MD 70 400 2,25 12 47
80 F10 MD 120 600 4,18 17 56
100 F10 MD 120 600 4,18 22 59
125 F10 MD 120 600 4,18 27 70
150 F10 MD 120 600 4,18 32 75
200 F14 MD 200 1500 14,8 15 133
250 F14 MD 200 1500 14,8 19 174
300 F14 MD 500 1500 14,8 23 229
350 F14 MD 500 1500 14,8 39 301
400 F14 MD 500 1500 14,8 46 348

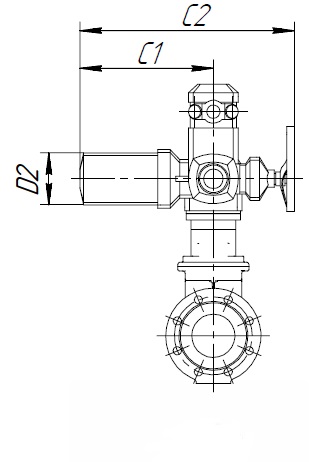

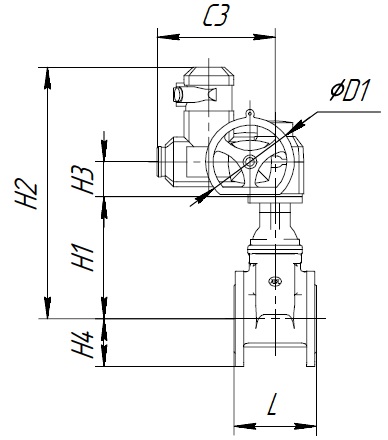

Размеры, (мм)

DN Привод L H1 H2 H3 H4 C1 C2 C3 D1 D2
40 MD 70 140 196 478 82 75 253 440 245 205 106
50 MD 70 150 196 478 82 82,5 253 440 245 205 106
65 MD 70 170 218 500 82 92,5 253 440 245 205 106
80 MD 120 180 248 547 80,5 100 308 495 272 205 120
100 MD 200 190 282 581 80,5 110 308 495 272 205 120
125 MD 120 200 357 748 116 125 344 575 315 320 150
150 MD 120 210 370 761 116 142,5 344 575 315 320 150
200 MD 200 230 430 821 116 170 344 575 315 320 150
250 MD 200 250 521 912 116 202,5 344 575 315 320 150
300 MD 500 270 645 1036 116 230 344 575 315 320 150
350 MD 500 290 892 1283 116 260 344 575 315 320 150
400 MD 500 310 962 1353 116 290 344 575 315 320 150
