Клиновая задвижка ГРАНАР, стационарный шток под Т-ключ или привод

Клиновая задвижка ГРАНАР, стационарный шток под Т-ключ или привод

Технические характеристики
Условный диаметр 50...300мм
Высота удлинения 0,5....15,0 метров
Оголовок под Т-ключ (27х27), электропривод
Применение

Стационарные удлинения штока для клиновых задвижек ГРАНАР предназначены для ручного управления открытием и закрытием задвижек при подземной бесколодезной установке на водопроводе, а так же для установки электропривода

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Стационарное удлинение штока к задвижкам Гранар KR

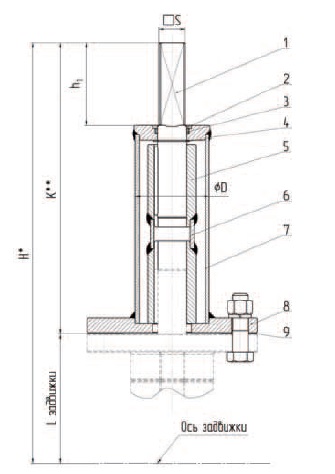

Стационарное удлинение штока к задвижкам «Гранар» серий KR12/KR15 с ручным управлением


Спецификация
1
Головка удлинителя
Сталь 20x13
2
Крышка Штока
Сталь 20
3
Кольцо
EPDM
4
Кольцо А
Сталь 20
5
Втулка
Сталь 20
6
Тело удлинителя
Сталь 20
7
Корпус удлинителя
Сталь 20
8
Фланец нижний
Сталь 20
9
Прокладка
Паронит

Размеры, (мм)
DN L задвижки K H мин. D h1
40 196 H-196 360 57 50 27
50 196 H-196 360
65 218 H-218 383
80 248 248 413
100 282 282 447
125 357 H-357 661 76 85
150 370 H-370 674
200 450 H-450 754
250 536 H-536 840
300 660 H-660 964
350 892 H-892 1196
400 962 H-962 1266

Примечания: переменная H зависит от глубины закладки трубопровода (задается заказчиком). В таблице указано ее минимальное значение.

K = H – Lзадвижки

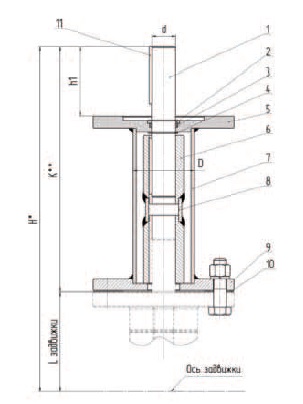

Стационарное удлинение штока к задвижкам «Гранар» серий KR12/KR15 (под электропривод)


Спецификация
1
Головка удлинителя
Сталь 20x13
2
Крышка Штока
Сталь 20
3
Кольцо
EPDM
4
Кольцо А
Сталь 20
5
Фланец верхний
Сталь 20
6
Втулка
Сталь 20
7
Корпус удлинителя
Сталь 20
8
Тело удлинителя
Сталь 20
9
Фланец нижний
Сталь 20
10
Прокладка
Паронит
11
Шпонка
Сталь


Размеры, (мм)
DN
L задвижки
K
H min
D
h1
d
40
196
H-196
360
57
50
20
50
196
H-196
360
57
50
20
65
218
H-218
383
57
50
20
80
248
248
413
57
50
20
100
282
282
447
57
50
20
125
357
H-357
661
76
85
30
150
370
H-370
674
76
85
30
200
450
H-450
754
76
85
30
250
536
H-536
840
76
85
30
300
660
H-660
964
76
85
30
350
892
H-892
1196
76
85
30
400
962
H-962
1266
76
85
30
450
1062
H-1062
1399
76
90
40
500
1221
H-1221
1558
76
90
40
600
1367
H-1367
1704
76
90
40
Примечания: переменная H зависит от глубины закладки трубопровода (задается заказчиком). В таблице указано ее минимальное значение.
K = H – Lзадвижки
