Задвижка клиновая АДЛ ГРАНАР KR14, с индикатором положения, для пожаротушения, DN50...600, PN16/25, чугун, управление - штурвал

Технические характеристики

Условный диаметр	50...600мм
Условное давление	16/25 бар
Рабочая температура	до 120°С
Тип присоединения	Фланцевое
Тип управления	Штурвал

Применение

Клиновые задвижки ГРАНАР KR14 применяются для трубопроводов систем пожаротушения и на трубопроводах, где требуется наличие визуального контроля положения задвижки. ГРАНАР KR14 имеют в своей конструкции визуальный индикатор положения, расположенный на штоке задвижки. При использовании на системах пожаротушения, на кожух индикатора положения устанавливаются концевые выключатели для автоматизации процесса. Клиновая задвижка ГРАНАР KR14 имеет сертификат пожарной безопасности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
CV01D113549	ГРАНАР® KR14.02.050.16.Ф/Ф DN050 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	50	14824.79 ₽	уточняйте
CV01D218494	ГРАНАР® KR14.02.050.25.Ф/Ф DN050 PN25 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	50	14824.79 ₽	уточняйте
CV01D113550	ГРАНАР® KR14.02.065.16.Ф/Ф DN065 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	65	17203.53 ₽	уточняйте
CV01D390918	ГРАНАР® KR14.02.065.25.Ф/Ф DN065 PN25 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	65	18972.81 ₽	уточняйте
CV01D113551	ГРАНАР® KR14.02.080.16.Ф/Ф DN080 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	80	18897.98 ₽	уточняйте
CV01D342669	ГРАНАР® KR14.02.080.25.Ф/Ф DN080 PN25 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	80	20839.57 ₽	уточняйте
CV01D113552	ГРАНАР® KR14.02.100.16.Ф/Ф DN100 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	100	22483.82 ₽	уточняйте
CV01D342670	ГРАНАР® KR14.02.100.25.Ф/Ф DN100 PN25 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	100	24799.54 ₽	уточняйте
CV01D113554	ГРАНАР® KR14.02.125.16.Ф/Ф DN125 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	125	31249.51 ₽	уточняйте
CV01D131141	ГРАНАР® KR14.02.150.16.Ф/Ф DN150 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	150	35497.96 ₽	уточняйте
CV01D218496	ГРАНАР® KR14.02.150.25. Ф/Ф DN150 PN25 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	150	39154.68 ₽	уточняйте
CV01D131142	ГРАНАР® KR14.02.200.16.Ф/Ф DN200 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	200	55347.05 ₽	уточняйте
CV01D342671	ГРАНАР® KR14.02.200.25.Ф/Ф DN200 PN25 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	200	61054.64 ₽	уточняйте
CV01D115211	ГРАНАР® KR14.02.250.16.Ф/Ф DN250 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	250	94875.87 ₽	уточняйте
CV01D115212	ГРАНАР® KR14.02.300.16.Ф/Ф DN300 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	300	141231.76 ₽	уточняйте
CV01D150909	ГРАНАР® KR14.02.350.16.Ф/Ф DN350 PN 16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	350	269205.19 ₽	уточняйте
CV01D150921	ГРАНАР® KR14.02.400.16.Ф/Ф DN400 PN16 Задвижка с обрезиненным клином с визуальным индикатором положения Тмакс=120оС	400	304844.93 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Задвижка клиновая АДЛ ГРАНАР KR14, с индикатором положения, для пожаротушения, DN50...600, PN16/25, чугун, управление - штурвал

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR14

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR14

Присоединение	DN 50...600 мм
Условное давление	PN 16/25 бар
Рабочая температура	–10…+85 °С
Макс. температура (в кратковр. режиме)	+120 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Визуальный индикатор положения	есть
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Штурвал
Тип электропривода (Опция)	СМАРТГИР (версия KR12)
Концевые выключатели (Опция)	Omron D4N-8131 или C4N-8131 , взрвозащищенные 1220/20

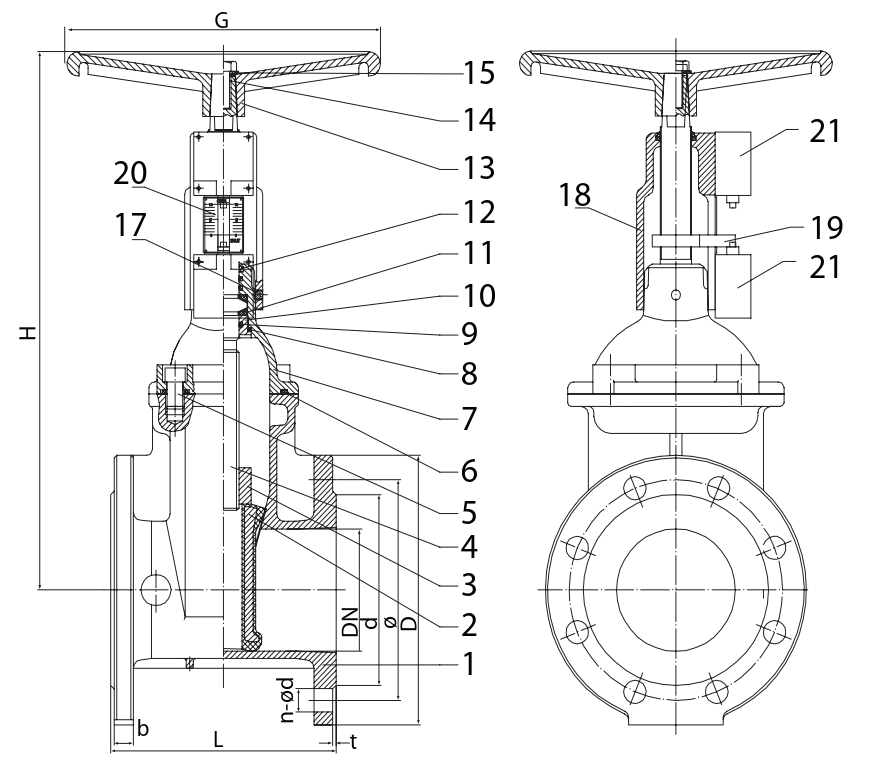

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR14

№	Наименование	Материал	Схема
1	Корпус	GGG40
2	Клин	GGG40/EPDM
3	Гайка ходовая	БрАЖ9-4
4	Шток	Нерж. сталь 20Х13
5	Винт	Сталь 20
6	Уплотнение крышки	EPDM
7	Крышка	GGG50
8	Уплотнение	EPDM
9	Уплотнение	EPDM
10	Сальниковая втулка	БрАЖ9-4
11	Упорная шайба	Нейлон
12	Грязевик	EPDM
13	Штурвал	Сталь 20
14	Винт	Сталь 20
15	Шайба	Сталь 20
17	Установочный винт	Сталь 20
18	Обойма	GGG40
19	Указатель хода	БрАЖ9-4
20	Шкала хода	AISI304
21	Концевой выключатель*

* Поставляется по запросу.

Примечание: допускается использование задвижек KR14 с телескопическими удлинениями штока для задвижек KR11.

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR14

DN	PN, (МПа)	L	n-d	D	диаметр	d	b	t	H	G	Масса, (кг)
50	1,6	150	4-19	165	125	98	19	3	374	180	12,5
65	1,6	170	4-19	185	145	118	19	3	405	200	17,5
80	1,6	180	8-19	200	160	133	19	3	441	220	20,5
100	1,6	190	8-19	220	180	153	19	3	464	250	24,5
125	1,6	200	8-19	250	210	183	19	3	529	280	37,5
150	1,6	210	8-19	285	240	209	19	3	546	300	42
200	1,6	230	12-23	340	295	264	20	3	651	350	71
250	1,6	250	12-23	400	355	319	22	3	742	450	112
300	1,6	270	12-23	455	410	367	24,5	4	824	500	167
350	1,6	290	16-29	520	470	429	26,5	4	1090	500	221
400	1,6	310	16-32	580	525	480	28	4	1160	500	268
450	1,6	330	20-32	640	585	548	30	4	1233	630	359
500	1,6	350	20-35	715	650	609	31,5	4	1392	630	540
600	1,6	390	20-38	840	770	725	36	5	1632	630	1315

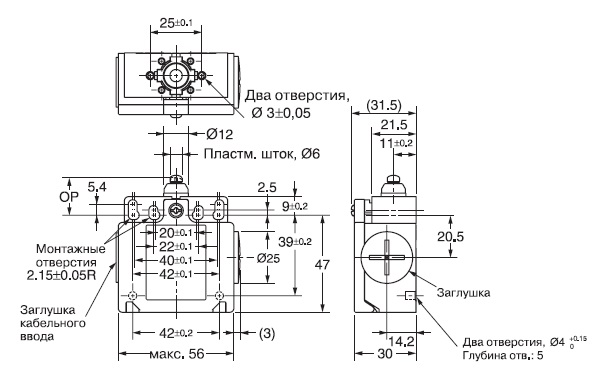

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ ОБЩЕПРОМЫШЛЕННЫЕ ДЛЯ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR14

ПРИМЕНЕНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ

Концевые выключатели применяются совместно с задвижками с обрезиненным клином для пожаротушения для индикации состояния клапана (открыто-закрыто).

Концевой выключатель имеет две пары сухих контактов: 13 и 14 - нормально открытые и 21 и 22 - нормально закрытые. При включении концевого выключателя контакты 13 и 14 замыкаются, а контакты 21 и 22 размыкаются.

Модель концевого выключателя		OMRON D4N-8131	C4N-8131
Степень защиты¹⁾		IP67 (EN60947-5-1)	IP66 (EN60947-5-1)
Температура окружающей среды		Эксплуатация: от -30 ^oС до 70 ^oС без обледенения	Эксплуатация: от -20^oС до 70^oС без обледенения или смачивания
Срок службы²⁾	Механический ресурс	Не менее 15 млн. циклов
	Электрический ресурс	Не менее 500 тыс. циклов при резистивной нагрузке 3 А / 250 В~⁴⁾ Не менее 300 тыс. циклов при резистивной нагрузке 10А / 250 В~
Скорость срабатывания		От 1 мм/с до 0,5 м/с
Рабочая частота		Макс. 30 переключений в минуту
Сопротивление контакта		Макс. 25 мОм
Минимальная допустимая нагрузка³⁾		Резистивная нагрузка 1 мА при 5 В = (справочное значение уровня N)
Номинальное напряжение изоляции (Ui)		300 В
Защита от поражения электрическим током		Класс II (двойная изоляция)
Степень загрязнения (рабочие условия)		Уровень 3 (EN60947-5-1)
Выдерживаемое импульсное напряжение (EN60947-5-1)		Между клеммами одинаковой полярности: 2,5 кВ
		Между клеммами разной полярности: 4 кВ
		Между остальными клеммами и нетоковедущими металлическим частями: 6 кВ
Сопротивление изоляции		Мин. 100 МОм
Зазор между контактами		Мгновенного действия: мин. 2 ? 0,5 мм Замедленного действия: мин. 2 ? 2 мм
Устойчивость к вибрации	Отказ	10…55 Гц, с одинарной амплитудой 0,75 мм
Сопротивление удару	Разрушение	Мин. 1000 м/с²
	Отказ	Мин. 300 м/с²
Влажность окружающей среды		Эксплуатация: макс. 95%

1) Испытания на степень защиты проводятся по методике, определенной стандартом EN60947-5-1. Прежде чем использовать выключатель, убедитесь в том, что степень герметизации отвечает условиям его эксплуатации. Корпус выключателя защищен от проникновения пыли и воды, но не следует использовать выключатель D4N в тех местах, где пыль, масло, вода или химические вещества могут проникнуть в него через головку. Это может привести к преждевременному износу, повреждению или неправильной работе выключателя.

2) Срок службы указан для следующих условий: темп. окружающей среды от 5^oС до 35^oС, влажность - от 40% до 70%.

3) Это значение может меняться в зависимости от частоты переключения, условий окружающей среды и уровня надежности. Перед эксплуатацией выключателя проверьте правильность его работы с фактической нагрузкой.

4) Если температура окружающей среды превышает 35^oС, не допускайте прохождения тока нагрузки 3 А/250 В~ больше чем через 2 цепи.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ ВЗРЫВОЗАЩИЩЕННЫЕ ДЛЯ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR14

ПРИМЕНЕНИЕ

Предназначены для использования во взрывоопасных средах (пыль, газ), модель 1220/20 - базовая и 1220/21 - с удлиненным толкателем.

Маркировка (ATEX)		Схема
II 2G EEx d IIC T6 (годен для класса защиты II)
II 2D T80 0C IP66
Сертификат испытаний	PTB 00 ATEX 1093X, IBExU 01 ATEX 1007 X
Температура окружающей среды	-20…+40 ^oC (-55…+75 ^oC)
Температура окружающей среды	-20…+75 ^oC (для пыли - Ex)
Электрические характеристики
Номинальный ток	AC 2 - A 400 В, AC 7 - A 250 В, DC - 0,5 A 250 В
Макс. износостойкость	>2 000 000 циклов
Частота коммутации	1000 циклов в час
Тип концевых выключателей	одинакрные/двойные
Габариты
Длина /длина с толкателем (тип 21)	46,2 мм / 58,6 мм
Высота	25,5 мм
Ширина	15,8 мм
Расстояние между осями монтажных отверстий/ DN отверстий	19 мм/ 3,2 мм
