Задвижка клиновая АДЛ ГРАНАР KR16, пожарная, FM - сертификат, DN50...400, PN16, упраление - штурвал

Технические характеристики

Условный диаметр	50...400мм
Условное давление	16 бар
Рабочая температура	до 71 °С
Тип присоединения	Фланцевое DIN
Тип управления	штурвал

Применение

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Задвижка клиновая АДЛ ГРАНАР KR16, пожарная, FM - сертификат, DN50...400, PN16, упраление - штурвал

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR16, FM - СЕРТИФИКАТ

Клиновые задвижки Гранар KR16 применяются для трубопроводов, транспортирующих воду, нейтральные среды в системах пожаротушения. Особенно актуально применение данных клиновых задвижек в системах пожаротушения, где требуется наличие FM сертификата. ГРАНАР KR16 имеют в своей конструкции визуальный индикатор положения, расположенный на штоке задвижки. При использовании на системах пожаротушения, на кожух индикатора положения устанавливаются концевые выключатели для автоматизации процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR16, FM - СЕРТИФИКАТ

Присоединение	DN 65...300 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+60 °С
Макс. температура (в кратковр. режиме)	+71 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Визуальный индикатор положения	есть
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Штурвал
Концевые выключатели (Опция)	Omron D4N-8131 или C4N-8131 , взрвозащищенные 1220/20

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR16, FM - СЕРТИФИКАТ

№	Наименование	Кол-во	Материал
1	Корпус	1	Высокопрочный чугун
2	Клин	1	Резина EPDM
3	Уплотнение штока	1	Бронза
4	Ограничитель	1	Нержавеющая сталь
5	Кольцо	1	Резина EPDM
6	Шток	1	Нержавеющая сталь
7	Уплотняющая прокладка	1	Резина EPDM
8	Шестигранный болт	4	Сталь 20
9	Кожух	1	Высокопрочный чугун
10	Прокладка	4	Резина EPDM
11	Резьбовой стержень	2	Угл. сталь
12	Прокладка	1	Нержавеющая сталь
13	Сальник	1	Нержавеющая сталь
14	Муфта	2	Латунь
15	Хомут	1	Высокопрочный чугун
16	Муфта штурвала	1	Закаленная угл. сталь
17	Штурвал	1	Высокопрочный чугун
18	Гайка штока	1	Бронза
19	Болт с гайкой	1	Угл. сталь
20	Сальник	1	Высокопрочный чугун
21	Шестигранный болт	4	Сталь 20

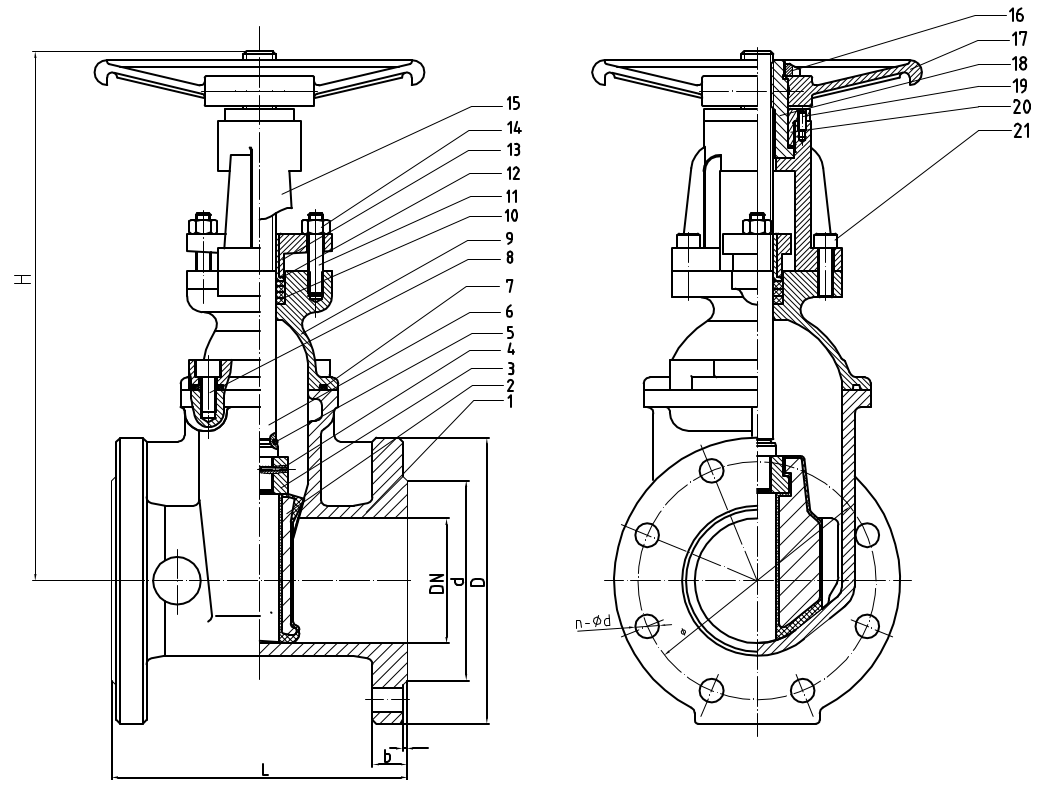

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR16, FM - СЕРТИФИКАТ

DN	L	n-∅d	D	∅	d	b	t	Н	Масса, (кг)
65	190	4–19	185	145	118	19	3	411	20
80	203	8–19	200	160	132	19	3	434	24
100	229	8–19	220	180	156	19	3	462	43
150	267	8–23	285	240	211	19	3	597	70
200	292	12–23	340	295	266	20	3	727	112
250	330	12–28	400	355	319	22	3	891	159
300	356	12–28	455	410	370	24,5	4	1020	220

* DN 50, 350, 400 по запросу.
