Задвижка клиновая АДЛ ГРАНАР KR17,пожарная, FM - сертификат, DN50...400, PN16, под колонку управления

Технические характеристики

Условный диаметр	50...400мм
Условное давление	16 бар
Рабочая температура	до 71 °С
Тип присоединения	Фланцевое DIN
Тип управления	колонка KR18

Применение

Клиновые задвижки Гранар KR17 применяются для трубопроводов, транспортирующих воду, нейтральные среды в системах пожаротушения. Особенно актуально применение данных клиновых задвижек в системах пожаротушения, где требуется наличие FM сертификата. Гранар KR17 управляется колонкой Гранар KR18

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Задвижка клиновая АДЛ ГРАНАР KR17,пожарная, FM - сертификат, DN50...400, PN16, под колонку управления

ОПИСАНИЕ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR17, FM - СЕРТИФИКАТ

Клиновые задвижки Гранар KR16 применяются для трубопроводов, транспортирующих воду, нейтральные среды в системах пожаротушения. Особенно актуально применение данных клиновых задвижек в системах пожаротушения, где требуется наличие FM сертификата. ГРАНАР KR16 имеют в своей конструкции визуальный индикатор положения, расположенный на штоке задвижки. При использовании на системах пожаротушения, на кожух индикатора положения устанавливаются концевые выключатели для автоматизации процесса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR17, FM - СЕРТИФИКАТ

Присоединение	DN 50...400 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+60 °С
Макс. температура (в кратковр. режиме)	+71 °С
Мин. температура окружающей среды	-20 °С
Проходное сечение	Полный проход
Класс герметичности	А
Визуальный индикатор положения	есть
Присоединение к трубопроводу	Фланцевое по ГОСТ 33259-2015 исп В
Управление	Колнка управления ГРАНАР KR18

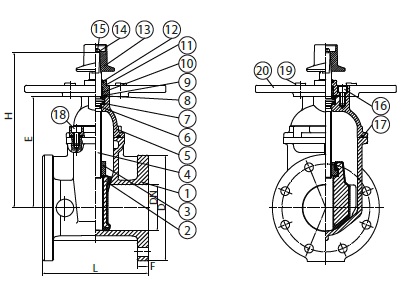

СПЕЦИФИКАЦИЯ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR17, FM - СЕРТИФИКАТ

№	Наименование	Кол-во	Материал	Схема
1	Корпус	1	Высокопрочный чугун
2	Клин	1	Резина EPDM
3	Гайка штока	1	Бронза
4	Шток	1	Нержавеющая сталь
5	Кожух	1	Высокопрочный чугун
6	Кольцо	1	Резина EPDM
7	Уплотнение	2	Латунь
8	Кольцо	1	Резина EPDM
9	Кожух	2	Резина EPDM
10	Муфта штока	1	Бронза
11	Сальник	1	Высокопрочный чугун
12	Кольцевое уплотнение	1	Резина EPDM
13	Крышка	1	Высокопрочный чугун
14	Шайба	1	Сталь 20
15	Болт	1	Оцинков. сталь
16	Шестигранный болт	2	Сталь 20
17	Уплотняющая прокладка	1	Резина EPDM
18	Шестигранный болт	4	Сталь 20
19	Шестигранный болт	1	Сталь 20
20	Сальник	1	Высокопрочный чугун

ГАБАРИТНЫЕ РАЗМЕРЫ КЛИНОВОЙ ЗАДВИЖКИ ГРАНАР KR17, FM - СЕРТИФИКАТ

DN	L	F	D	E	H
50	178	16	152	160	274
65	190	17,5	178	182	296
80	203	19	191	212	326
100	229	24	229	246	360
150	267	25,4	279	330	447
200	292	28,6	343	410	527
250	330	30,2	406	500	605
300	356	32	483	590	700
350	381	35	533	696	790
400	406	37	597	757	851
