Клиновые задвижки Гранар KR18, колонка управления для Гранар KR17, FM сертификат

Клиновые задвижки Гранар KR18, колонка управления для Гранар KR17, FM сертификат

Технические характеристики
Условный диаметр 50...400мм
Тип присоединения квадрат
Тип управления штурвал
Применение

Настенный колонный индикатор положения ГРАНАР KR18 предназначен для установки на задвижке с обрезиненным клином Гранар KR17. Колонный индикатор положения имеет FM сертификат. Применяется для управления клиновой задвижкой через "стену" - при установке задвижки внутри помещения - колонка управления расположена на улице

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

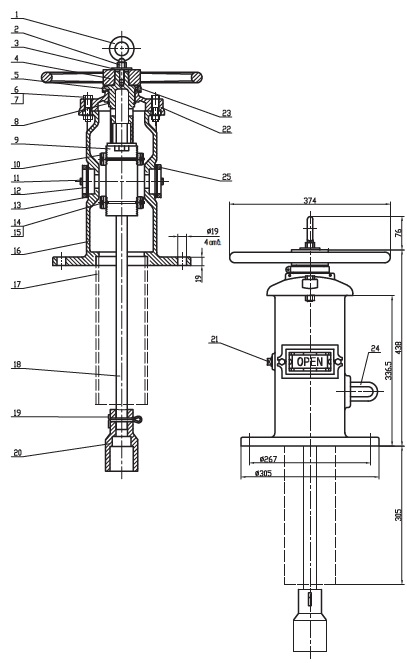

Настенный индикатор с штурвалом ГРАНАР серии KR18 для задвижки с обрезиненным клином Гранар серии KR17


Спецификация
Наименование
Материал
1
Транспортировочный рым-болт
ASTM A105
2
Шестигранная гайка
ASTM A105
3
Шайба
ASTM A105
4
Штурвал
ASTM A536
5
Рабочая гайка
ASTM B62
6
Винт с шестигранной головкой
ASTM A105
7
Шестигранная гайка
ASTM A105
8
Стопорное кольцо
AISI 066
9
Гайка индикатора
ASTM B62
10
Индикатор
ASTM B108
11
Винт с шестигранной головкой
ASTM A105
12
Стекло индикатора
LEXAN-UN
13
Уплотнение стекла индикатора
PTFE
14
Винт с шестигранной головкой
ASTM A105
15
Шестигранная гайка
ASTM A105
16
Корпус
ASTM A536
17
Втулка
ASTM A53
18
Шток
AISI 1045
19
Шплинт
AISI 304
20
Соединительная муфта
ASTM A126B
21
Заглушка
AISI 304
22
Крышка
ASTM A126B
23
Винт с потайной головкой
AISI 304
24
Фиксатор
ASTM 307B
25
Защитная пластина
Углеродистая сталь
Сертификаты соответствия FM.
