Задвижки «Гранар» с обрезиненным клином

Для трубопроводов, транспортирующих холодную, горячую воду, нейтральные среды. Конструкция задвижки позволяет использовать ее в системах канализации.

Давление PN	1,6 МПа
Рабочая температура	до +80 ^oC
Мин. температура окружающей среды	-10 ^oC
Присоединение	Фланцевое

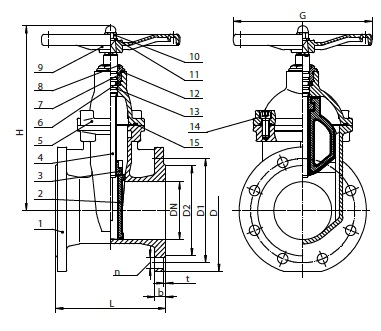

Артикул	DN	L	D	D1	D2	n??d	b	t	H	G	Масса, (кг)
CV01I416780	50	150	165	125	99	4?19	19	3	207	200	9,9
CV01I416783	65	170	185	145	118	4?19	19	3	232	200	13,3
CV01I416784	80	180	200	160	132	8?19	19	3	265	200	16
CV01I416788	100	190	220	180	156	8?19	19	3	320	240	20,1
CV01I416790	125	200	250	210	184	8?19	19	3	362	260	28,7
CV01I416793	150	210	285	240	211	8?23	19	3	410	280	36,8
CV01I416796	200	230	340	295	266	12?23	20	3	510	320	56,7
CV01I416808	250	250	405	355	319	12?28	22	3	600	360	84,1
CV01I416812	300	270	460	410	370	12?28	24,5	3	695	400	118

Примечание: фланцевое присоединение согласно ГОСТ 33259-2015.
