Балансировочный клапан АДЛ ГРАНБАЛАНС КБЧ, статический, чугунный, DN40-300, PN16, фланцевый, штурвал

Технические характеристики

Условный диаметр	40...300 мм
Условное давление	16 бар
Рабочая температура	до +120°С
Тип клапана	Статический
Тип присоединения	Фланцевое
Тип управления	Штурвал

Применение

Балансировочные клапаны Гранбаланс КБЧ предназначены для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования водным раствором этиленгликоля с концентрацией не более 50 %. Балансировочные клапаны Гранбаланс КБЧ обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры по всем веткам системы и комфортной работы системы отопления.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Статический балансировочный клапан АДЛ Гранбаланс КБЧ, DN65...300 мм, PN16бар , серия 10, штурвал, ограничитель хода, фланцевый

ОПИСАНИЕ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

Основные преимущества

Возможность блокировки настроечной позиции клапана;
Возможность полного закрытия клапана без необходимости в последующей перенастройке;
Клапан может быть использован для полного перекрытия трубопровода;
Возможность монтажа в любом положении.
Высокая пропускная способность;
Наличие двух шкал упрощает настройку.

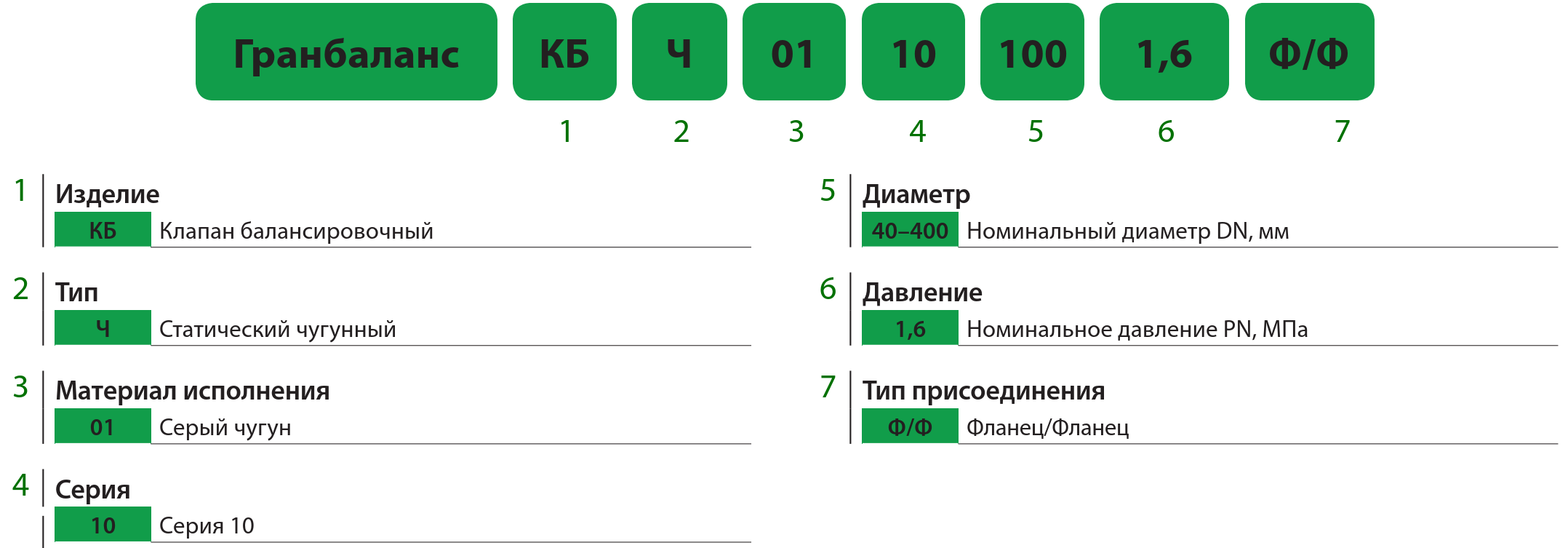

МАРКИРОВКА КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

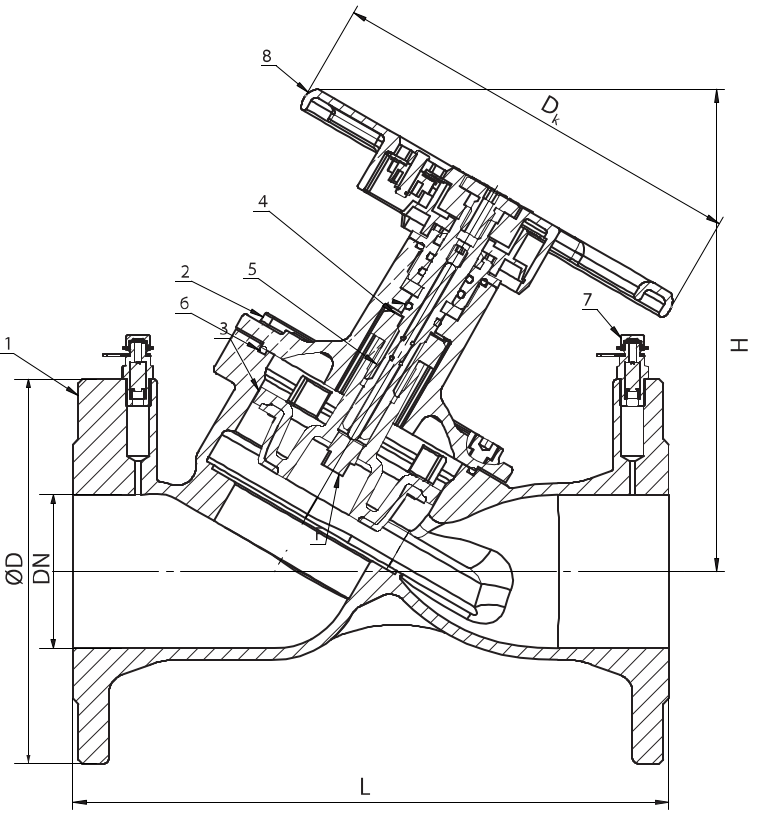

МАТЕРИАЛЫ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10 (Номинальный диаметр DN40–50)

Позиция	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJL-450-10
2	Крышка	Ковкий чугун EN-GJL-450-10
3	Балансировочный конус	Ковкий чугун EN-GJL-450-10
4	Прокладка	EPDM
5	Шток	SS420
6	Уплотнительное кольцо	EPDM
7	Ниппель	Бронза CW602N
8	Рукоятка	Ковкий чугун EN-GJL-450-10

МАТЕРИАЛЫ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10 (Номинальный диаметр DN65–300)

Позиция	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJL-450-10
2	Крышка	Ковкий чугун EN-GJL-450-10
3	Балансировочный конус	Ковкий чугун EN-GJL-450-10
4	Дисковая втулка	Бронза CC491K
5	Шток	SS420
6	Уплотнительное кольцо	EPDM
7	Ниппель	Бронза CW602N
8	Рукоятка	Ковкий чугун EN-GJL-450-10

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА БАЛАНСИРОВОЧНОГО ГРАНБАЛАНС КБЧ СЕРИЯ 10

DN, мм	40	50	65	80	100	125	150	200	250	300
Перепад давления, Δp, МПа	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
Коэффициент пропускной способности Kv, м³/ч	42	58	85	111	146	250	380	600	1211	1521
Масса, кг	12	13.5	15.8	19.5	28.00	37.5	50.5	123.0	192.0	251.0
