Балансировочный клапан ГРАНБАЛАНС КБЛ, статический, латунный, DN15-50, PN25, резьбовой

Балансировочный клапан ГРАНБАЛАНС КБЛ, статический, латунный, DN15-50, PN25, резьбовой

Технические характеристики
Условный диаметр 15...50 мм
Условное давление 25 бар
Рабочая температура до +120°С
Тип присоединения Резьбовое*
Тип управления Штурвал

* - Трубная коническая резьба ISO7/1

Применение

Балансировочные клапаны Гранбаланс КБЛ предназначены  для гидравлической балансировки, регулирования и ограничения расхода теплоносителя в системах отопления, холодоснабжения и кондиционирования  водным раствором этиленгликоля с концентрацией не более 50 %. Балансировочные клапаны обеспечивают энергосбережение, требуемый расход теплоносителя для обеспечения нужной температуры и комфортной работы системы

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Балансировочный клапан ГРАНБАЛАНС КБЛ, статический, латунный, DN15-50, PN25, резьбовой



ОСНОВНЫЕ ПРЕИМУЩЕСТВА БАЛАНСИРОВОЧНОГО КЛАПАНА ГРАНБАЛАНС КБЛ СЕРИЯ 10

  • Фиксация настойки клапана.
  • Возможность полного закрытия клапана без необходимости в последующей перенастройке.
  • Эластичное уплотнение клапана из PTFE  (фторопласт) позволяет использовать клапан для полного перекрытия трубопровода.
  • Возможность монтажа в любом положении.
  • Наличие двух шкал (грубо/точно) упрощает настройку.
  • Наличие ниппелей для подключения дифференциального манометра позволяет измерять расход с точностью ±5%.
  • Использование дифференциального манометра дает возможность выполнять более точную балансировку системы в процессе её ввода в эксплуатацию.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАЛАНСИРОВОЧНОГО КЛАПАНА ГРАНБАЛАНС КБЛ СЕРИЯ 10

Номинальный диаметр DN 15...50 мм
Номинальное давление PN 25 бар
Температура рабочей среды   –20... +120°C
Пропускная способность 2,6...81,6 м3/ч
Способ настройки шкала на штурвале клапана
Тип балансировочного клапана Статический
Тип присоединения Внутренняя резьба

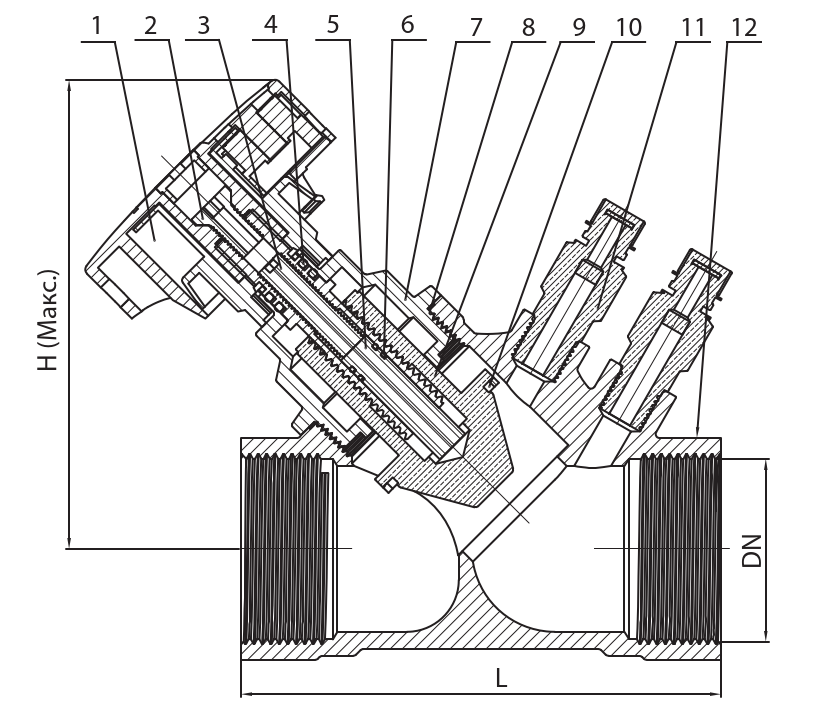

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ БАЛАНСИРОВОЧНОГО КЛАПАНА ГРАНБАЛАНС КБЛ СЕРИЯ 10

№ Наименование Материал
1 Рукоятка  Пластик черного цвета
2  Блокировочный винт Нержавеющая сталь
3 Стержень  Нержавеющая сталь
4  Уплотнительное кольцо EPDM
5  Шток  Латунь
6  Уплотнительное кольцо под шток EPDM
7  Крышка  Латунь
8  Кольцевая прокладка  PTFE
9  Диск  Латунь
10  Уплотнительное кольцо  PTFE
11 Измерительный ниппель  наружная коническая резьба R 1/4’’) Латунь
12  Корпус Латунь



ГАБАРИТНЫЕ РАЗМЕРЫ БАЛАНСИРОВОЧНОГО КЛАПАНА ГРАНБАЛАНС КБЛ СЕРИЯ 10, (мм)

Артикул DN D, (") Kv, (м3/ч) A H Масса, (кг)
FH02B687369 15 1/2 2,6 77 95 0,41
FH02B687370  20 3/4 6,2 82 105 0,45
FH02B687371 25 1 13,2 97 113 0,7
FH02B687373 32 1 1/4 20,8 115 123 1,02
FH02B687373 40 1 1/2 131 129 133 1,32
FH02B687374 50 2 81,3 152 141 1,81



ТАБЛИЦА НАСТРОЙКИ  БАЛАНСИРОВОЧНОГО КЛАПАНА ГРАНБАЛАНС КБЛ СЕРИЯ 10

Настройка DN, (мм)
  15 20 25 32 40 50
0,5 0,31 1,36 2,44 3,69 3,64 4,39
1 0,86 2,4 3,87 6,14 6,84 7,44
1,5 1,4 3,37 4,99 8,64 9,72 9,89
2 1,9 4,23 6,14 10,49 12,14 13,21
2,5 2,38 4,96 7,25 12,37 14,06 16,54
3 2,96 5,84 8,22 13,97 16,25 20,23
3,5 3,37 6,42 9,42 15,55 18,55 23,51
4 3,59 6,86 10,05 16,71 20,67 27,36
4,5 3,75 7,59 10,68 17,63 22,02 31,11
5 3,88 7,98 11,51 18,63 23,52 35,01
5,5     12,13 19,75 24,76 38,57
6     13,42 20,36 26,51 41,95
6,5         29,26 44,92
7         31,83 49,63
