Гранбтп - модуль двухступенчатой системы ГВС

Технические характеристики

Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Габаритные размеры, мм			Масса, кг
Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Длина	Ширина	Высота	Масса, кг
ГРАНБТП_0,080-ГВС2-ТО2-ЦН2	70–100	32	25	1700	1210	1650	500

Применение

ГРАНБТП может быть выполнен с модулем ввода и учета тепла, зависимой системы отопления, подпитки, одноступенчатой и двухступенчатыми системами ГВС, а также в дополнительном исполнении.

Наши тепловые пункты работают как в ручном, так и в автоматическом режиме, не требующем наличия управляющего персонала.

Не упустите возможность получить надежное и качественное решение, собранное и полностью испытанное в заводских условиях!

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

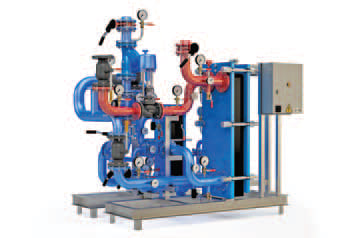

«Гранбтп»: модуль двухступенчатой системы ГВС

Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Габаритные размеры, мм			Масса, кг

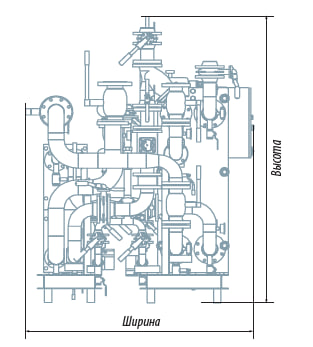

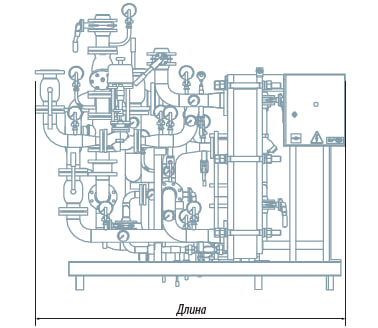

Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Длина	Ширина	Высота	Масса, кг
ГРАНБТП_0,080-ГВС2-ТО2-ЦН2	70–100	32	25	1700	1210	1650	500
ГРАНБТП_0,150-ГВС2-ТО2-ЦН2	100–170	40	32	1780	1270	1730	580
ГРАНБТП_0,200-ГВС2-ТО2-ЦН2	170–250	50	40	1860	1340	1810	760
ГРАНБТП_0,300-ГВС2-ТО2-ЦН2	250–410	65	50	1940	1400	1890	940
ГРАНБТП_0,500-ГВС2-ТО2-ЦН2	410–640	80	65	2020	1470	1970	1120
ГРАНБТП_0,900-ГВС2-ТО2-ЦН2	640–1050	100	80	2100	1530	2050	1300

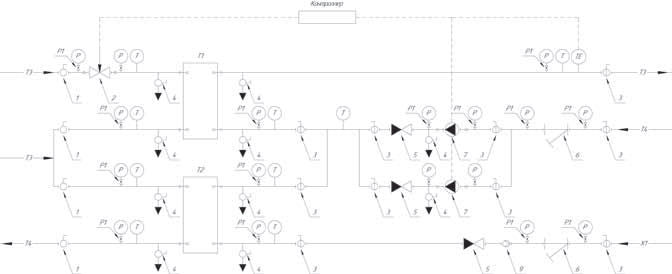

Экспликация оборудования

1	Шаровый кран	Т1	Теплообменник ступень 2
2	Регулирующий клапан с электроприводом	Т2	Теплообменник ступень 1
3	Дисковый поворотный затвор	Р	Манометр
4	Шаровый кран сливной	Р1	Кран под манометр
5	Обратный клапан	Т	Термометр
6	Фильтр сетчатый с магнитной вставкой	ТЕ	Датчик температуры
7	Насос циркуляционный	РS	Реле давления
8	Предохранительный клапан	ΔРS	Реле перепада давления
9	Водосчетчик холодной воды	SE	Счетчик крыльчатый
