| Маркировка БТП | Диапазон тепловых нагрузок, кВт |
Dy1 греющая сторона, мм |
Dy2 нагреваемая сторона, мм |

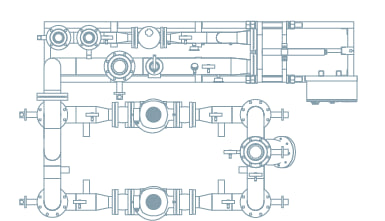

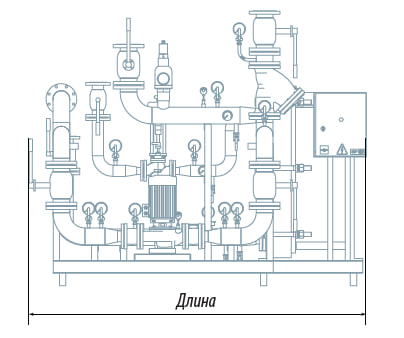

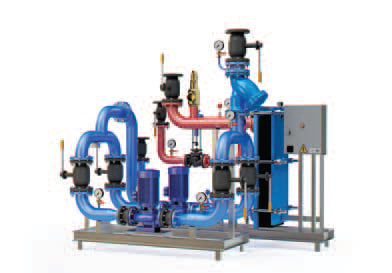

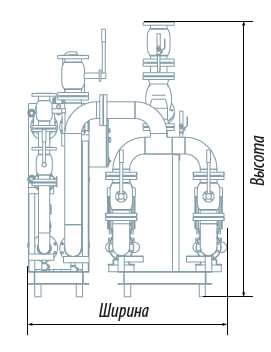

Габаритные размеры, мм | Масса, кг |
||
|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||||
| «Гранбтп»_0,100-Он-ТО1-ЦН2 | 64–130 | 25 | 40 | 1860 | 950 | 1450 | 450 |
| Маркировка БТП | Диапазон тепловых нагрузок, кВт |
Dy1 греющая сторона, мм |
Dy2 нагреваемая сторона, мм |
Габаритные размеры, мм | Масса, кг |
||
|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||||
| «Гранбтп»_0,100-Он-ТО1-ЦН2 | 64–130 | 25 | 40 | 1860 | 950 | 1450 | 450 |
| «Гранбтп»_0,160-Он-ТО1-ЦН2 | 130–200 | 32 | 50 | 2030 | 980 | 1460 | 460 |
| «Гранбтп»_0,270-Он-ТО1-ЦН2 | 200–320 | 40 | 65 | 2190 | 1130 | 1630 | 650 |
| «Гранбтп»_0,400-Он-ТО1-ЦН2 | 320–510 | 50 | 80 | 2360 | 1310 | 1790 | 830 |
| «Гранбтп»_0,700-Он-ТО1-ЦН2 | 510–810 | 65 | 100 | 2520 | 1460 | 1960 | 1020 |
| «Гранбтп»_1,100-Он-ТО1-ЦН2 | 810–1280 | 80 | 125 | 2690 | 1580 | 2200 | 1200 |

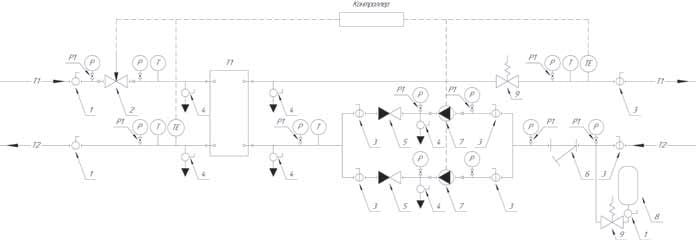

| 1 | Шаровый кран | Т1 | Теплообменник |
|---|---|---|---|
| 2 | Регулирующий клапан с электроприводом | Р | Манометр |
| 3 | Дисковый поворотный затвор | Р1 | Кран под манометр |
| 4 | Шаровый кран сливной | Т | Термометр |
| 5 | Обратный клапан | ТЕ | Датчик температуры |
| 6 | Фильтр сетчатый с магнитной вставкой | РЕ | Датчик давления |
| 7 | Насос циркуляционный | РS | Реле давления |
| 8 | Расширительный бак | ΔРS | Реле перепада давления |
| 9 | Предохранительный клапан |
