Гранбтп - модуль одноступенчатой системы ГВС

Технические характеристики

Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Габаритные размеры, мм			Масса, кг
Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Длина	Ширина	Высота	Масса, кг
ГРАНБТП_0,080-ГВС1-ТО1-ЦН2	70–100	32	25	1860	770	1310	350

Применение

ГРАНБТП может быть выполнен с модулем ввода и учета тепла, зависимой системы отопления, подпитки, одноступенчатой и двухступенчатыми системами ГВС, а также в дополнительном исполнении.

Наши тепловые пункты работают как в ручном, так и в автоматическом режиме, не требующем наличия управляющего персонала.

Не упустите возможность получить надежное и качественное решение, собранное и полностью испытанное в заводских условиях!

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

«Гранбтп»: модуль одноступенчатой системы ГВС

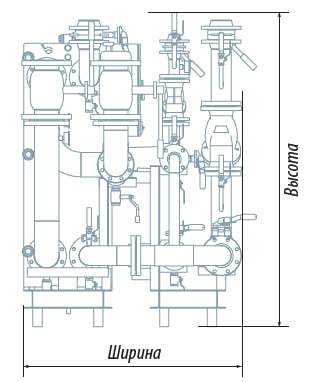

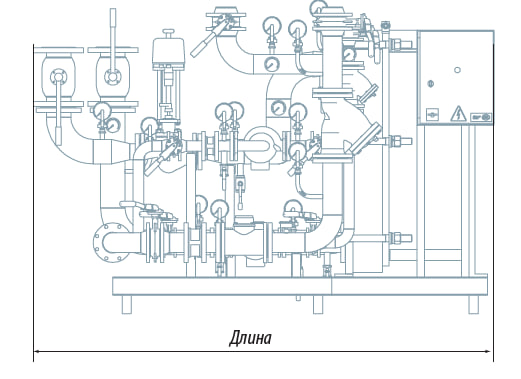

Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Габаритные размеры, мм			Масса, кг
Маркировка БТП	Диапазон тепловых нагрузок, кВт	Dy1 греющая сторона, мм	Dy2 нагреваемая сторона, мм	Длина	Ширина	Высота	Масса, кг
ГРАНБТП_0,080-ГВС1-ТО1-ЦН2	70–100	32	25	1860	770	1310	350
ГРАНБТП_0,150-ГВС1-ТО1-ЦН2	100–170	40	32	1990	870	1390	460
ГРАНБТП_0,200-ГВС1-ТО1-ЦН2	170–250	50	40	2120	950	1470	570
ГРАНБТП_0,300-ГВС1-ТО1-ЦН2	250–410	65	50	2240	1040	1540	680
ГРАНБТП_0,500-ГВС1-ТО1-ЦН2	410–640	80	65	2370	1130	1620	790
ГРАНБТП_0,900-ГВС1-ТО1-ЦН2	640–1050	100	80	2500	1260	1700	900

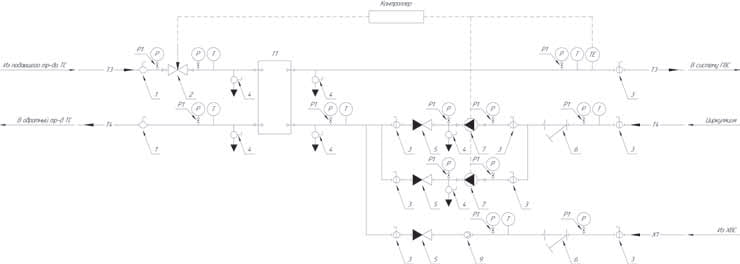

Экспликация оборудования

1	Шаровый кран	Т1	Теплообменник
2	Регулирующий клапан с электроприводом	Р	Манометр
3	Дисковый поворотный затвор	Р1	Кран под манометр
4	Шаровый кран сливной	Т	Термометр
5	Обратный клапан	ТЕ	Датчик температуры
6	Фильтр сетчатый с магнитной вставкой	РS	Реле давления
7	Насос циркуляционный	ΔРS	Реле перепада давления
8	Предохранительный клапан	SE	Счетчик крыльчатый
9	Водосчетчик холодной воды
