| Маркировка БТП | Диапазон тепловых нагрузок, кВт |
Dy1 греющая сторона, мм |
Dy2 нагреваемая сторона, мм |
Габаритные размеры, мм | Масса, кг |
||
|---|---|---|---|---|---|---|---|

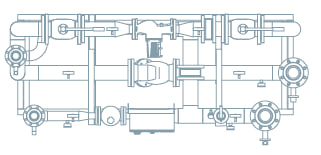

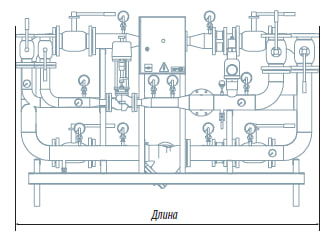

| Длина | Ширина | Высота | |||||
| «Гранбтп»_0,100-Оз-ЦН2 | 64–130 | 25 | 40 | 1880 | 700 | 1320 | 320 |
| Маркировка БТП | Диапазон тепловых нагрузок, кВт |
Dy1 греющая сторона, мм |
Dy2 нагреваемая сторона, мм |
Габаритные размеры, мм | Масса, кг |
||
|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||||
| «Гранбтп»_0,100-Оз-ЦН2 | 64–130 | 25 | 40 | 1880 | 700 | 1320 | 320 |
| «Гранбтп»_0,160-Оз-ЦН2 | 130–200 | 32 | 50 | 2080 | 750 | 1410 | 360 |
| «Гранбтп»_0,270-Оз-ЦН2 | 200–320 | 40 | 65 | 2290 | 850 | 1500 | 450 |
| «Гранбтп»_0,400-Оз-ЦН2 | 320–510 | 50 | 80 | 2505 | 950 | 1580 | 620 |
| «Гранбтп»_0,700-Оз-ЦН2 | 510–810 | 65 | 100 | 2620 | 1000 | 1660 | 815 |
| «Гранбтп»_1,100-Оз-ЦН2 | 810–1280 | 80 | 125 | 2730 | 1170 | 1760 | 1010 |

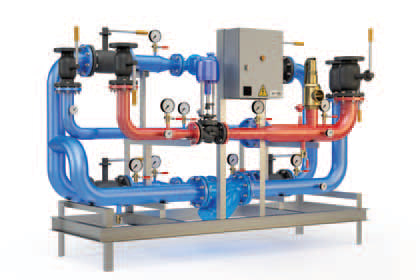

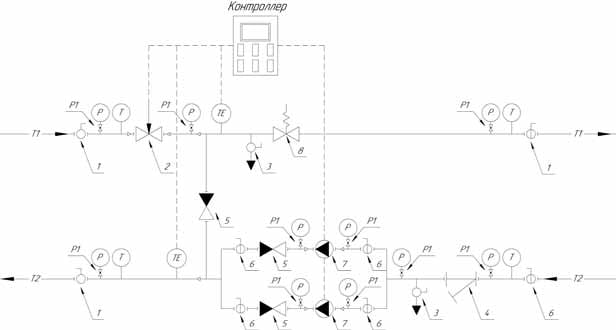

| 1 | Шаровый кран | 8 | Предохранительный клапан |
|---|---|---|---|
| 2 | Регулирующий клапан с электроприводом | Р | Манометр |
| 3 | Шаровый кран сливной | Р1 | Кран под манометр |
| 4 | Фильтр сетчатый с магнитной вставкой | Т | Термометр |
| 5 | Обратный клапан | ТЕ | Датчик температуры |
| 6 | Дисковый поворотный затвор | РS | Реле давления |
| 7 | Насос циркуляционный | ΔРS | Реле перепада давления |
