СЕПАРАТОРЫ ВОЗДУХА «ГРАНЭЙР»

Сепаратор воздуха «Гранэйр тип В» DN 25-600, PN 1,0 МПа

Применение

Используется для полного выведения воздуха из замкнутых систем отопления и охлаждения. Принцип его работы базируется на центробежном принципе. Благодаря тангенциально расположенным патрубкам сепаратора вода в нем закручивается. Более тяжелая фракция (вода) прижимается силами инерции к стенкам сепаратора, а более легкая (воздух) собирается внутри. В верхней части сепаратора установлен автоматический поплавковый воздухоотводчик, в нижней части - сливной кран (сливная пробка).

Спецификация

Максимальная рабочая температура +120 oC
Максимальное рабочее давление 1,0 МПа
Присоединение Резьба/cварное/фланцы
Материал сепаратора Сталь 20 (ГОСТ 1050-88)
Возможность применения для этиленгликолевых смесей С концентрацией не более 50 %

Метод подбора сепаратора для систем отопления и охлаждения

Метод подбора используется как для систем отопления, так и для систем охлаждения. Эффективность работы сепаратора зависит от скорости движения потока жидкости в системе. Лучшая скорость жидкости для сепаратора - 4 - 5 м/с, установленного в оптимальном месте системы (наивысшая температура, наименьшее давление).

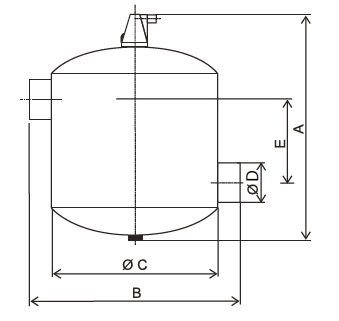

Размеры, присоединение – сварное, (мм)

DN А В ?С ?D E G
25 275 252 114 33,7 57 30
32 275 262 114 42,4 57 25
40 285 290 133 48,3 58 32
50 305 310 133 60,3 58 25
65 562 400 219 76,1 155 60
80 570 400 219 88,9 155 55
100 793 570 450 114,3 192 160
125 793 570 450 139,7 186 148
150 892 570 450 168,3 234 130
200 1275 780 630 219,1 335 190
250 1621 1040 820 273,0 463 252
300 1741 1170 820 323,9 507 217
350 2420 1300 1020 355,6 566 300
400 3009 1560 1220 406,4 698 375
500 3328 1950 1500 508,0 872 460
600 3916 2340 1800 610,0 1046 560

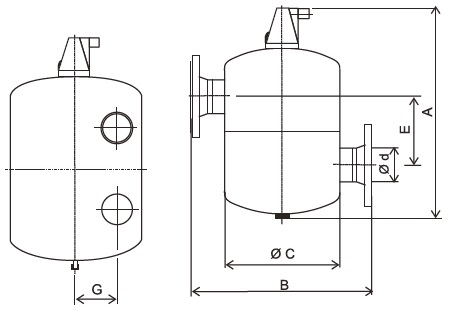

Размеры, присоединение – фланцевое, (мм)

DN А В ?С ?d E G
65 562 487 219 70,3 155 60
80 570 487 219 82,5 155 55
100 793 674 450 107,1 212 160
125 793 674 450 131,7 192 148
150 892 674 450 159,3 234 130
200 1275 904 650 206,5 335 190
250 1621 1180 800 257,0 463 252
300 1741 1326 850 306,3 507 217
350 2420 1464 1000 335,6 566 300
400 3009 1730 1200 384,4 698 375
500 3328 2130 1500 476,0 872 460
600 3916 2190 1800 578,0 1046 560

Размеры, присоединение – резьбовое, (мм)

DN А В ? С ?d E
25 275 284 114 G 1" 176
32 275 297 114 G 1 1/4" 176
40 285 332 133 G 1 1/2" 180
50 305 352 133 G 2" 192
