ГРАНФЛОУ КНС Насосная установка канализационная для дренажных, сточных и фекальных вод.

Развитие городов, промышленности, жилого строительства не обходится по строительства необходимой инфраструктуры. Канализационная насосная установка относится к системам обеспечения жизнедеятельности человека, и это не только отвод воды от жилых зданий. Строительство мостов и дорог, тротуаров и парковок, домов и торговых центров резко сократили площади открытой земли, которая бы впитывала воду от осадков. Для устранения скапливающихся вод необходимо устанавливать дренажные насосные станции, которые повышают эффективность канализационных систем – самотёчные системы уже не справляются.

КОНСТРУКЦИЯ ГРАНФЛОУ КНС - КАНАЛИЗАЦИОННАЯ НАСОСНАЯ СТАНЦИЯ ДЛЯ СТОЧНЫХ, ДРЕНАЖНЫХ И ФЕКАЛЬНЫХ ВОД

Канализационная насосная станция или КНС, условно разделяются на 4 группы

• - хозяйственно бытовые стоки
• - промышленные сточные воды
• - ливневые стоки
• - Сточные воды на очистных сооружениях

При этом конструктивно станции отличаются только материалами, из которых она собирается, а также резервированием. Принцип действия и общая конструкция - идентична

Основой станции КНС выступают погружные насосы. И в зависимости от типа станции они отличаются – это либо погружные насосы с одноканальным колесом, либо насосы для сточных вод с режущим механизмом. Для ливневых стоков применяют насосы с открытым вихревым колесом, для промышленных сточных вод может потребоваться насос на более высокие температуры и более стойкие к агрессивным средам. Компания Академия Тепла может предложить насосы практически под любые нужны – будь то ливневый сток и парковки торгового комплекса или отвод сточных и фекальных вод от крупного жилого комплекса.

Трубопроводная арматура. На выходе с насосов устанавливаются обратные клапана и запорная арматура – либо клиновые задвижки с обрезиненным клином, либо шиберные затворы. Обратные клапана – это либо фланцевые шаровые обратные клапана, либо межфланцевые тарельчатые клапана ГРАНЛОК CVS50.

Емкость. Стеклопластиковая емкость канализационной КНС изготавливается методом машинной намотки и полностью выполняет возложенные на неё функции. В отличии от бетонных колец, емкости обладают полной герметичностью – нет стыков, меньшим весом – что экономит на установки подушки под станцией, а также позволяет выполнить монтаж и подключение насосной КНС на объекте в сжатые сроки – монтаж всех систем осуществляется заранее, на объекте устанавливается только шкаф управления и насосы.

Шкаф управления насосами. Любая канализационная насосная станция, а точнее её насосы требуют управления. Шкаф управления ГРАНТОР является одним из лучших предложений на рынке для выполнения этой функции. Обычно шкаф монтируется вне емкости, то есть с установкой на улице, что требует изготовление шкафа по классу климатического исполнения УХЛ1. Кроме того, ГРАНТОР может быть выполнен как в антивандальном исполнении или во взрывозащищенном корпусе. Широкий набор опция и возможность настраивать логику работы станции по требованию заказчика делают шкаф управления ГРАНТОР отличным выбором на управления насосной КНС.

ПОДБОР ГРАНФЛОУ КНС

Канализационная насосная станция подбирается из условий в которых она работает. Сначала определяемся с системой и вариантом насосов, которые будут установлены. Для работы со сточными и фекальными водами насосы обязательно должны быть выполнены во взрывозащищенном исполнении. После того, как определились с системой, подбираем насос по параметрам расхода и напора. Затем, определившись с насосами и их количеством – некоторые системы требуют резервирования, а некоторые, например, дренажная кнс – нет,- начинаем подбор емкости. При этом сама емкость еще учитывает глубину заложения, глубину подводящих и напорных коллекторов, их количество и диаметры. На последнем этапе подбираем шкаф управления насосами ГРАНТОР, исходя из электродвигателей насосов и требуемой системы автоматизации, с учётом места установки.

КТО ПРОИЗВОДИТ ГРАНФЛОУ КНС

1.Торговый Дом АДЛ. Компания делает комплексные насосные установки с использованием своей продукции – трубопроводной арматуры, шкафов управления, а так же насосного оборудования.

2. Поставка комплексной станции компанией Академия Тепла, с использованием стеклопластиковых емкостей различный производителей. При этом начинка остается прежней – насосы компании Caprari, которые так же использует Торговый Дом АДЛ, Шкаф управления ГРАНТОР и трубопроводная арматура.

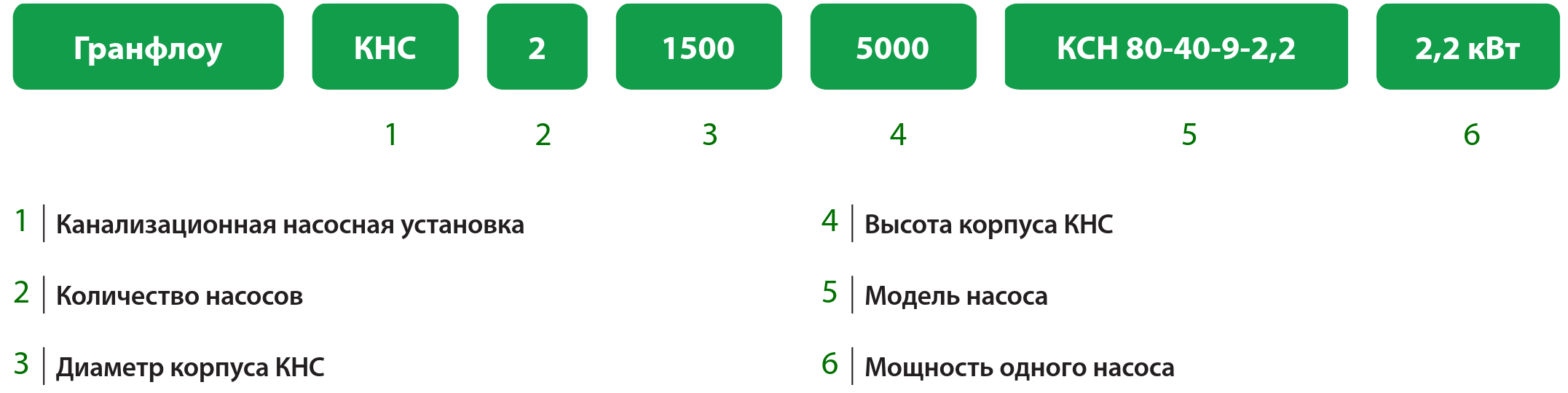

МАРКИРОВКА НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ КНС - КАНАЛИЗАЦИОННАЯ НАСОСНАЯ СТАНЦИЯ ДЛЯ СТОЧНЫХ, ДРЕНАЖНЫХ И ФЕКАЛЬНЫХ ВОД

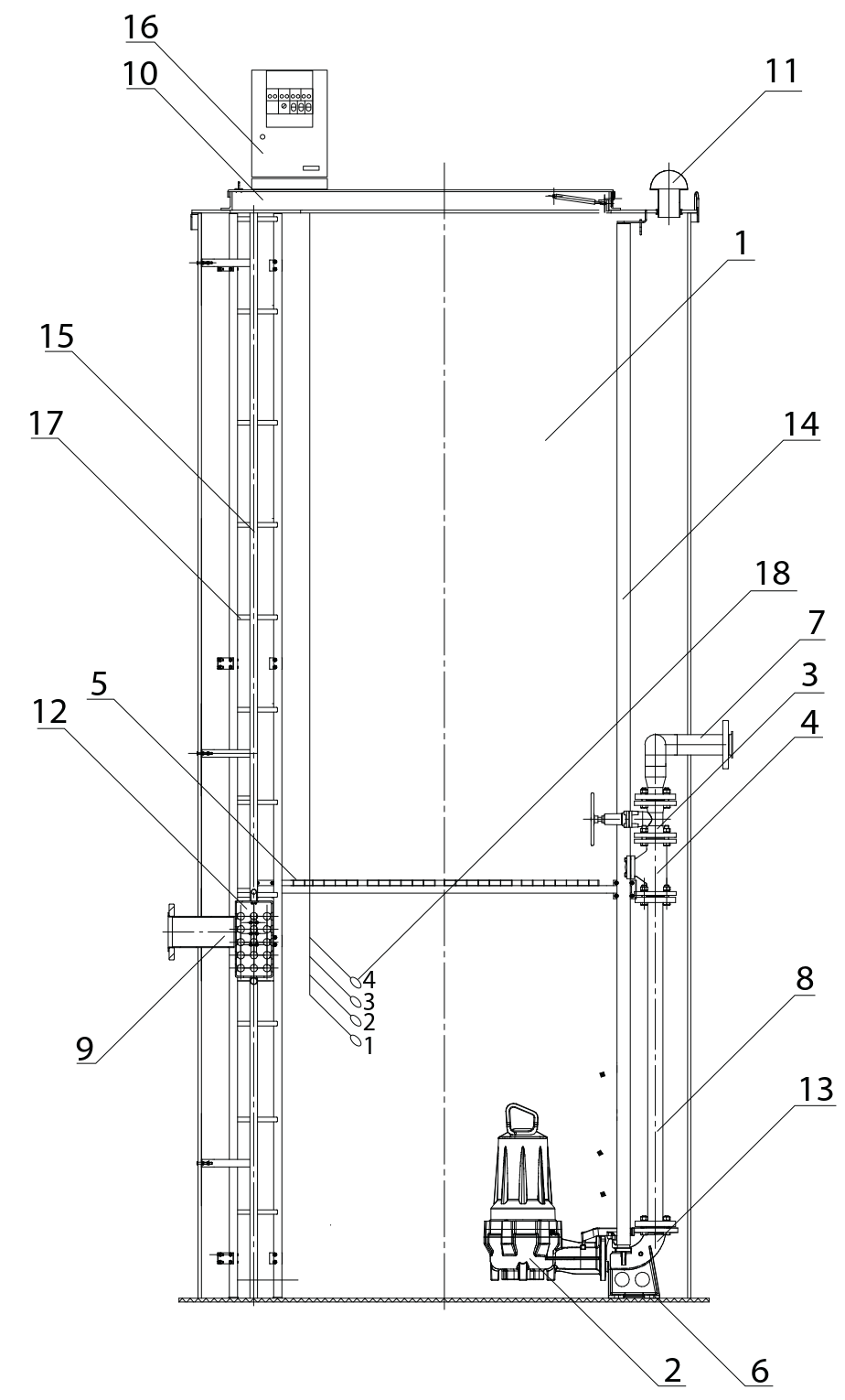

СПЕЦИФИКАЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ КНС - КАНАЛИЗАЦИОННАЯ НАСОСНАЯ СТАНЦИЯ ДЛЯ СТОЧНЫХ, ДРЕНАЖНЫХ И ФЕКАЛЬНЫХ ВОД

Управление ГРАНФЛОУ КНС - КАНАЛИЗАЦИОННАЯ НАСОСНАЯ СТАНЦИЯ ДЛЯ СТОЧНЫХ, ДРЕНАЖНЫХ И ФЕКАЛЬНЫХ ВОД

В качестве сигнализатора уровня для автоматической работы КНС ГРАНФЛОУ стандартно используются поплавковые выключатели типа RLE. Для работы станции с 2-мя насосами применяются 4 выключателя. Наполнение приемной части резервуара насосной станции осуществляется через подводящий трубопровод. Перед тем как попасть в приемную часть станции, сточные воды проходят через сороудерживающую корзину, где остается крупный мусор. При переполнении корзины ее следует поднять для очистки.  Конструкция и компоновка насосной станции с погружными насосами разработана таким образом, чтобы сократить до минимума время нахождения обслуживающего персонала внутри станции. Такая необходимость возникает при подъеме и опускании насосов (для осмотра, замены или ремонта) и корзины для крупного мусора. Вильчатая опора жестко закреплена на дне корпуса станции, соединение насоса с вильчатой опорой происходит автоматически при совмещении фланца насоса и вильчатой опоры. Расположенные по всей высоте станции направляющие ограничивают перемещение насосов в горизонтальной плоскости, позволяя проводить подъемные операции при помощи одной цепи.

Расшифровка маркировки шкафа управления

РЕЖИМЫ РАБОТЫ ШКАФА УПРАВЛЕНИЯ

Работа шкафа на один насос Поплавок № 1: уровень отключения всех насосов Поплавок № 2: уровень включения одного насоса Поплавок № 3: переполнение
Работа шкафа на два насоса Поплавок № 1: уровень отключения всех насосов Поплавок № 2: уровень включения одного насоса Поплавок № 3: уровень включения двух насосов Поплавок № 4: переполнение
Работа шкафа на три насоса Поплавок № 1: уровень отключения всех насосов Поплавок № 2: уровень включения одного насоса Поплавок № 3: уровень включения двух насосов Поплавок № 4: уровень включения трех насосов Поплавок № 5: переполнение Примечание. в шкафах управления для двух и более насосов предусмотрен выбор количества рабочих / резервных насосов.

РЕЖИМ "ДРЕНАЖ"

Данный принцип работы используется в различных системах:

• КНС;
• очистные сооружения;
• ливневая канализация;
• дренажные приямки;
• котлованы и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом — от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды и т.д.).

При автоматическом режиме если уровень жидкости ниже уровня срабатывания поплавка № 1, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости увеличивается и достигает уровня срабатывания поплавка № 2, происходит пуск одного насоса. При дальнейшем увеличении уровня и срабатывании вышестоящих поплавков будет происходить пуск дополнительных насосов. При срабатывании последнего (по номеру) поплавка происходит контрольный пуск насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Останов всех работающих насосов происходит при размыкании контактов поплавка № 1.

В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих / резервных насосов.Принцип работы в режиме «Наполнение»

Данный принцип работы используется в различных системах:

• станции I и II подъема
• наполнение резервуаров
• управление скважинными насосами и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом — от внешних релейных сигналов, соответствующих определенному уровню (поплавки, электроды* и т.д.).

АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

Если уровень жидкости выше предпоследнего сверху поплавка, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости уменьшился и достиг нижестоящего поплавка, происходит пуск одного насоса. При дальнейшем снижении уровня будет происходить пуск дополнительных насосов. При срабатывании поплавка № 1 происходит пуск всех рабочих насосов. Останов всех работающих насосов происходит при достижении предпоследнего сверху поплавка. При срабатывании последнего (по номеру) поплавка происходит контрольный останов всех насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации.

Для выравнивания ресурса электродвигателей по времени реализована функция смены последовательности подключения. Имеется возможность пользовательского изменения времени наработки.

В целях защиты насоса от заклинивания предусмотрена функция пробного пуска в течение 5 секунд каждые 24 часа (оба временных параметра имеют возможность пользовательского изменения).
