Насосная станция для систем отопления и кондиционирования– это комплексное оборудование, состоящее из насосов, непосредственно осуществляющие подъем воды на необходимую высоту, запорной арматуры и коллекторов, входа и выхода, а так же шкафа управления, который осуществляет управление насосами. Все эти элементы смонтированы на единой раме и представляют из себя единое целое.

Насосные установки Гранфлоу УНВ для систем отопления и кондиционирования на базе циркуляционных насосов Гранпамп ЦНВ предназначены для осуществления подачи технической воды, а так же гликолевых смесей:
•   Систем горячего водоснабжения (в том числе, питьевой воды);
•   Систем отопления и кондиционирования с температурой рабочей среды до 120°С
•   Различные технологические процессы, где требуется подача больших объемов воды.

Насосная станция для систем отопления и кондиционирования ГРАНФЛОУ УНВ производства компании АДЛ является наиболее оптимальным выбором  исходя из цены, качества и скорости поставки установки на Ваш объект . Компания Академия Тепла, являясь официальным дистрибьютором завода изготовителя осуществляет подбор насосных установок по параметрам заказчика, консультации и помощь в подборе проектным организациям,  а также поставку , пуско наладочные работы , гарантийное и сервисное обслуживание.

Насосная установка ГРАНФЛОУ для систем отопления и кондиционирования изготавливается как серийно, так и под индивидуальные требования заказчика, будь то удаленное управление или установка большего количества насосов как основных, так и резервных.

Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Отличительными особенностями насосных установок «Гранфлоу» являются:
•   Низкое энергопотребление;
•   Высокая степень надежности;
•   Простота в обслуживании и компактность.



КОНСТРУКЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ УНВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ

Насосная установка Гранфлоу на системы отопления и кондиционирования имеет следующую конструкцию:
• От 1 до 6 центробежных насосов «ин-лайн» «Гранпамп». Насосы устанавливаются в вертикальном положении.
• Насосы устанавливаются на общей плите-основании, изготовленной из стали, покрытой эпоксидным составом.
• На входе каждого насоса установлен запорный клапан, а на выходе - обратный и запорный клапаны.
• Установка включает в себя мембранный бак (для УНВ о/к)  емкостью 8–24 л для защиты от гидроударов при пуске. (Бак устанавливается при температуре перекачиваемой жидкости
до +70 °С, если температура выше, то установка поставляется без бака.) Корпус бака изготовлен из стали, мембрана — из ЕПДМ
• На входе и на выходе установки установлены всасывающий и напорный коллекторы из углеродистой стали.
• На напорной магистрали установлены реле давления или датчик давления (если установка имеет частотное регулирование), которые обеспечивают автоматическую работу установки.
• Для предотвращения работы насосной установки всухую в ее состав входит реле защиты от «сухого» хода.
• Манометры на всасывающей и напорной магистралях.
• Электрический шкаф управления ГРАНТОР® с релейным или частотным регулированием (по желанию).
• Установка поставляется полностью собранной, настроенной и проверенной на заводе. Необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.

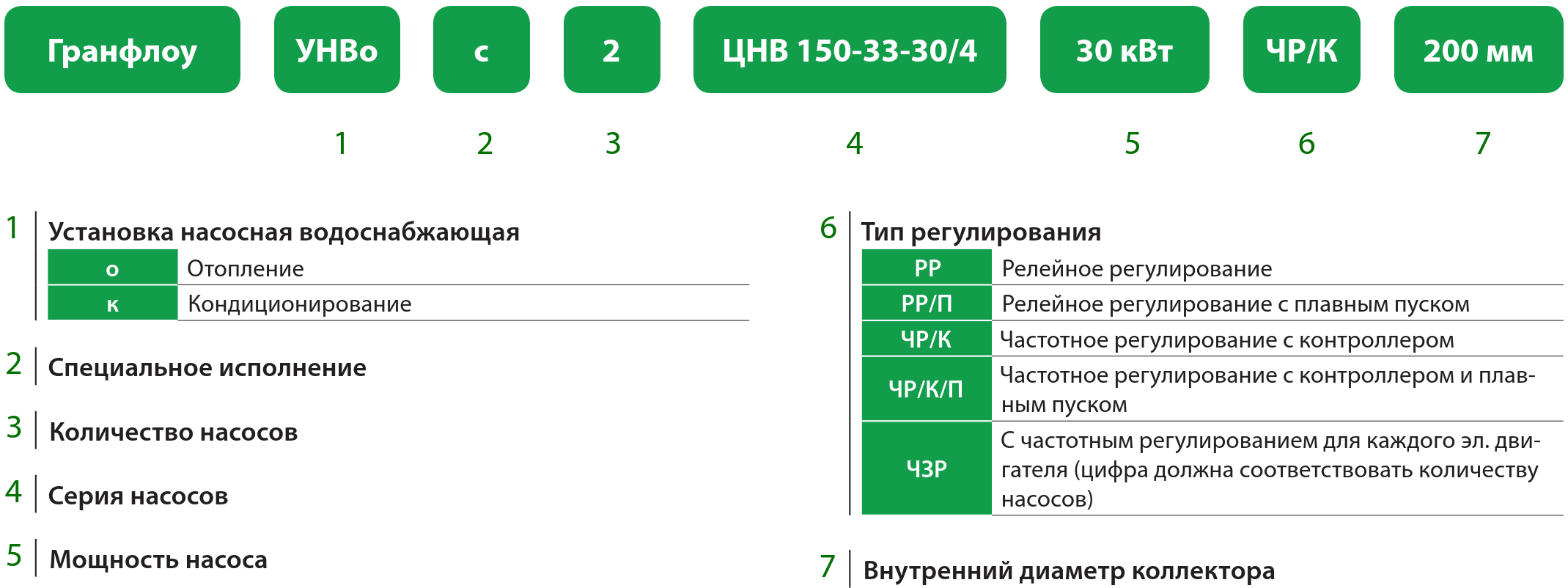

МАРКИРОВКА НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ УНВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ

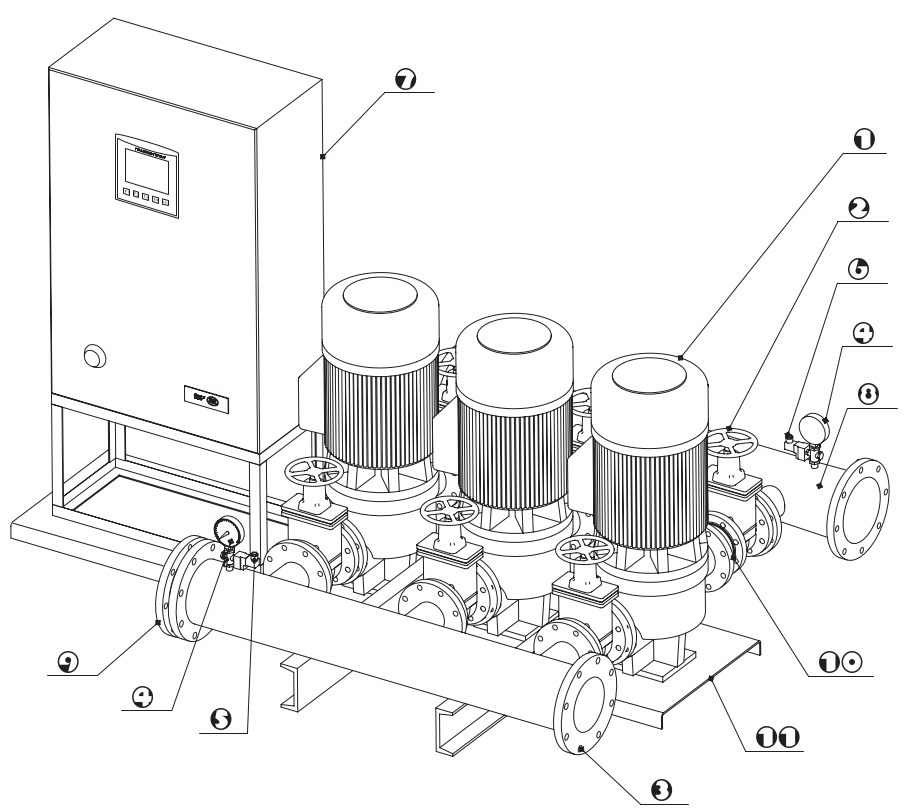

СПЕЦИФИКАЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ УНВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ

№	Деталь	Кол-во	Материал/ прочая информация	Схема
1	Насос	1...6	Проточная связь - нержавеющая сталь
2	Шаровой кран	2...12	Чугун, латунь
3	Входной коллектор	1	Углеродистая сталь/Нержавеющая сталь
4	Манометр	2	Латунный штуцер
5	Реле защиты от сухого хода	1	Латунный штуцер
6	Реле давления (Датчик давления)	1	Латунный штуцер
7	Шкаф управления	1	ГРАНТОР АЭП40
8	Выходной коллектор	1	Углеродистая сталь/Нержавеющая сталь
9	Заглушки	2	Латунь
10	Обратный клапан	1...6	Чугун, латунь
11	Основание	1	Сталь, покрытая эпоксидным составом



УПРАВЛЕНИЕ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ УНВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И КОНДИЦИОНИРОВАНИЯ

РЕЛЕЙНОЕ РЕГУЛИРОВАНИЕ (СТАНЦИЯ ДО 3-Х НАСОСОВ)

Работа насосов осуществляется автоматически по сигналу от реле давления, установленному на напорном коллекторе. При падении давления в системе ниже установленного реле давления срабатывает и включается первый насос. Если требуемое давление не достигается в течение регулируемого времени задержки, запускается следующий насос. Когда требуемое давление будет достигнуто, насос(ы) отключатся один за другим.
Функции насосной установки с релейным регулированием
- Смена рабочих/резервного насосов.
- Автоматическая настройка времени работы насосов: насос с наименьшей часовой наработкой всегда включается первым, а насос с наибольшей часовой наработкой всегда первым
отключается.
- Защита насосов от сухого хода.
- Светодиодная индикация: сеть, работа, авария каждого насоса.
- Два режима работы: ручной (проверочный) и автоматический.
- Защита электродвигателя от токов короткого замыкания и тепловой перегрузки.



ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ НА КАЖДЫЙ НАСОС (СТАНЦИЯ ДО 6-ТИ НАСОСОВ)
Контроль и управление установкой повышения давления с частотным регулированием осуществляются контроллером. Сигнал обратной связи о повышении или снижении давле-
ния в системе, поступающий с датчика давления на контроллер, сравнивается с ранее введенным заданием, и затем сигнал рассогласования поступает на преобразователь частоты.
Преобразователь в соответствии с сигналом меняет частоту вращения рабочего насоса. Таким образом, преобразователь частоты постоянно поддерживает требуемое значение давле-
ния в системе. При увеличении расхода преобразователь частоты увеличивает частоту вращения рабочего насоса, а при достижении номинальной скорости его вращения включается дополнительный насос. При снижении расхода преобразователь частоты уменьшает частоту вращения рабочего насоса, а при достижении минимальной скорости его вращения выключает поочередно дополнительные насосы.
Установка с преобразователем частоты работает внутри заданного интервала (гистерезис). При получении от преобразователя частоты сигнала аварии установка переходит в автоматический режим работы, при котором насосы включаются и выключаются при достижении границ гистерезиса.



ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ С КОНТРОЛЛЕРОМ

Функции насосной установки с частотным регулированием с контроллером Grancontrol
- Два режима работы: ручной (тестовый) и автоматический.
- Защита электродвигателя от токов короткого замыкания и тепловой перегрузки.
- Плавная работа основного насоса в режимах пуска и останова.
- Экономия потребляемой электроэнергии.
- Постоянный учет наработки насосов в часах и автоматическое переключение насосов для ее выравнивания.
- Защита насосов от сухого хода.
- Суточное и недельное программирование режимов работы установки.
- Регистрация отказов и неисправностей узлов насосной установки.
- Обеспечение аварийного режима работы насосной установки при выходе из строя частотного преобразователя.
- Встроенный цветной сенсорный ЖК дисплей.
- Опционально: поддержка протоколов Modbus RTU, Modbus TCP/IP, CANbus. Связь через порты Ethernet, RS232/RS485.
- Опционально: возможность для управления по каналам GSM, GPRS, SMS, радио или GSM-модемам.
- Полностью русифицирован.
- Степень защиты со стороны панели IP65.
