ГРАНФЛОУ УНВ Насосная установка водоснабжения на базе вертикальных многоступенчатых насосов ГРАНПАМП ВМН
ОПИСАНИЕ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН
Современные реалии гражданского строительства таковы, что всё большее распространение получают высотные многоквартирные дома, где на меньшей площади под застройку можно получить больше жилых помещений. Однако системы подачи воды в городе, обеспечиваемые водоканалами, могут гарантировать давление на вход в узел учёта не более 25-30 метров, чего не достаточно для обеспечения подачи воды в высотных домах. Для этого используется насосная установка для водоснабжения.
Насосная станция для водоснабжения – это комплексное оборудование, состоящее из насосов, непосредственно осуществляющие подъем воды на необходимую высоту, запорной арматуры и коллекторов, входа и выхода, а так же шкафа управления, который осуществляет управление насосами. Все эти элементы смонтированы на единой раме и представляют из себя единое целое.
Насосные установки Гранфлоу УНВ для систем водоснабжения на базе вертикальных многоступенчатых насосов Гранпамп ВМН предназначены для осуществления подачи питьевой и технической воды:
• Систем холодного и горячего водоснабжения (в том числе, питьевой воды);
• Систем отопления и кондиционирования;
• Различные технологические процессы.
Насосная станция для водоснабжения ГРАНФЛОУ производства компании АДЛ является наиболее оптимальным выбором исходя из цены, качества и скорости поставки установки на Ваш объект . Компания Академия Тепла, являясь официальным дистрибьютором завода изготовителя осуществляет подбор насосных установок по параметрам заказчика, консультации и помощь в подборе проектным организациям, а также поставку , пуско наладочные работы , гарантийное и сервисное обслуживание.
Насосная установка ГРАНФЛОУ для систем водоснабжения изготавливается как серийно, так и под индивидуальные требования заказчика, будь то удаленное управление или установка большего количества насосов как основных, так и резервных.
Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Отличительными особенностями насосных установок «Гранфлоу» являются:
• Низкое энергопотребление;
• Высокая степень надежности;
• Простота в обслуживании и компактность.
КОНСТРУКЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН
• От 1 до 6 центробежных вертикальных многоступенчатых насосов Гранпамп ВМН (АДЛ, Россия), гидравлическая часть которых выполнена из нержавеющей стали.
• Насосы устанавливаются на общей плите-основании, изготовленной из стали.
• На входе каждого насоса установлен запорный клапан, а на выходе — обратный и запорный клапаны.
• Установка включает в себя мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске*. Корпус бака изготовлен из стали, мембрана — из бутила или епдм.
• На входе и на выходе установки установлены всасывающий и напорный коллекторы из нержавеющей стали.
• На напорной магистрали установлены реле давления или датчик давления (в зависимости от выбранного типа регулирования), которые обеспечивают автоматическую работу
установки.
• Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от сухого хода.
• Манометры на всасывающей и напорной магистралях.
• Электрический шкаф управления «Грантор» с релейным или частотным регулированием.
• Установка поставляется полностью собранной, настроенной и проверенной на заводе, необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.
ПОДБОР НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН
При выборе насосной установки необходимо учитывать следующие условия - насосы, входящие в состав насосной установки водоснабжения должны не только обеспечивать максимальный часовой расход по принципу работы рабочий/резервный, но и по минимальному часовому расходу. Дело в том, что максимальный часовой расход, при котором насос выходит на максимальную мощность, идет всего 4-5 часов в сутки, при этом всё остальное время нагрузка составляет не более 10-15% от номинала. При этом насосы, подобранные под максимальные расходы, работают в режиме минимальной нагрузки, а частотный преобразователь «загоняет» электродвигатель насоса в самый минимальный режим. При этом электроэнергия тратится на нагрев электродвигателя, что не лучшим образом сказывается на его долговечность.
Компания Академия Тепла рекомендует подбирать насосные установки для водоснабжения на базе как минимум 3-х насосов, где 2 обеспечивают максимальный часовой расход, а третий находится в резерве. Более подробно по подбору насосной установки для водоснабжения Вы можете узнать в офисе нашей компании просто позвонив нам. Сотрудники компании Академия Тепла всегда готовы ответить на все интересующие Вас вопросы.

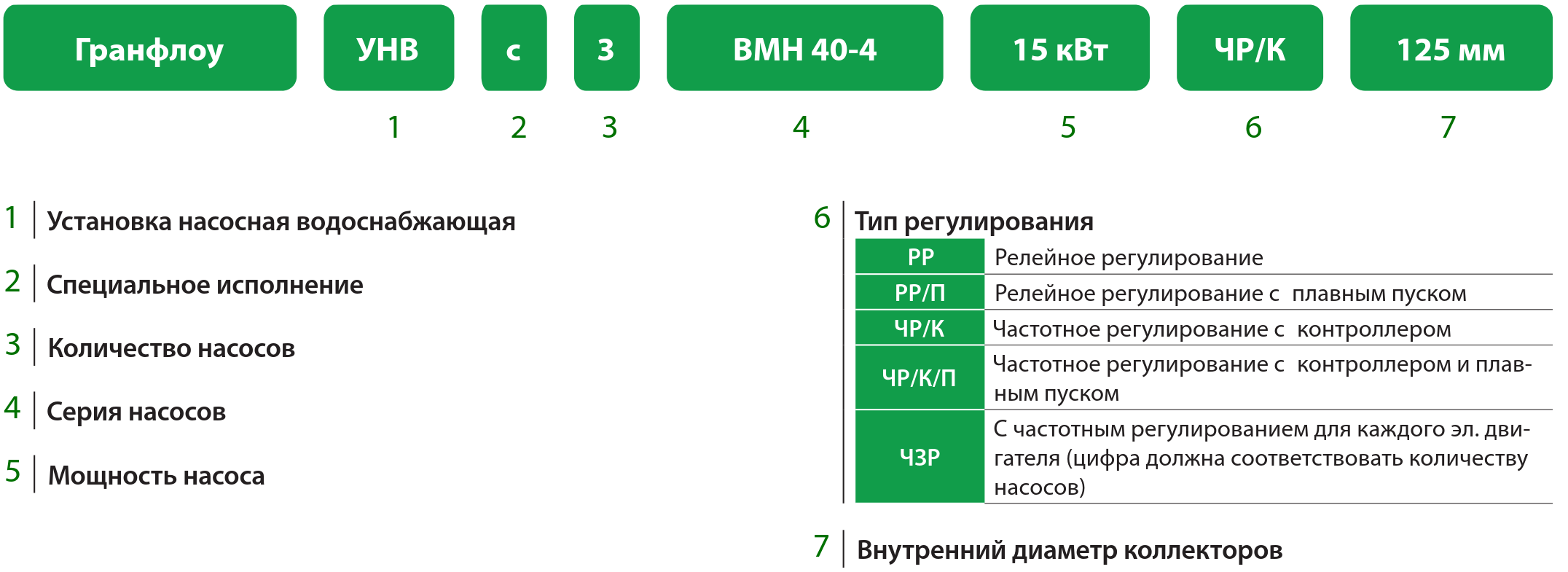

МАРКИРОВКА НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН

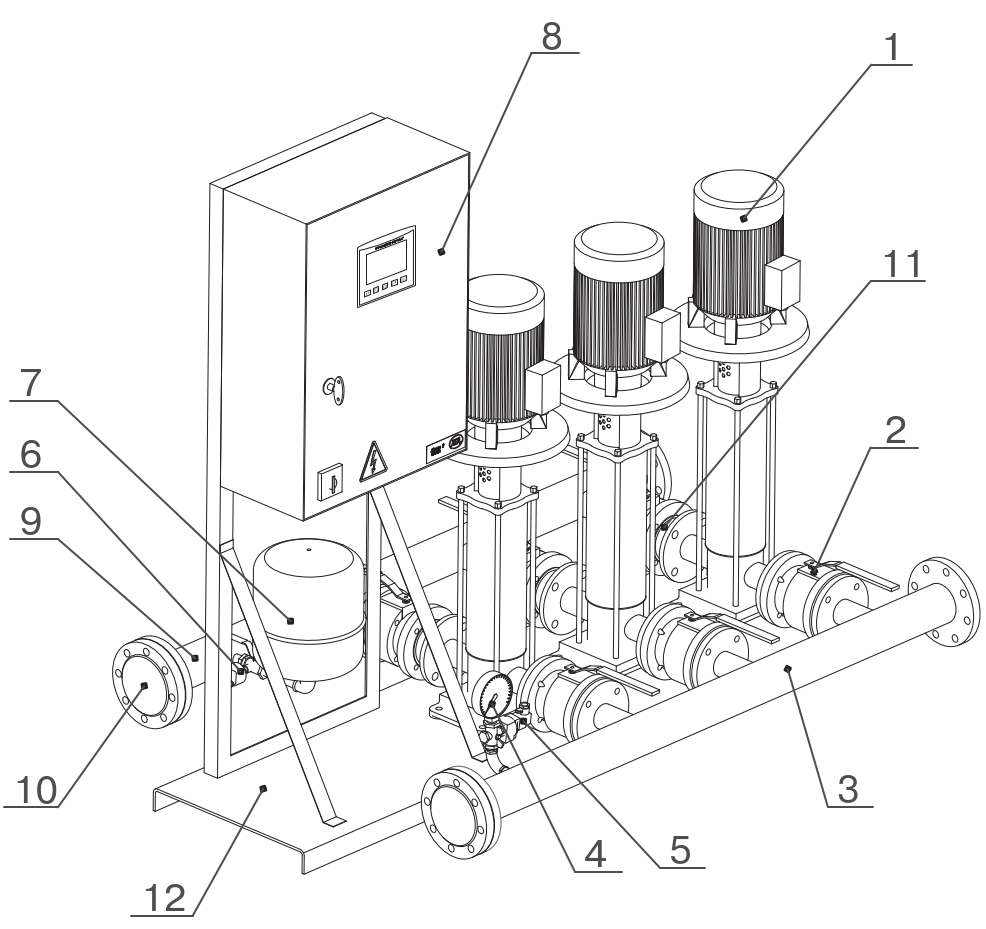

СПЕЦИФИКАЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН
| № |
Деталь |
Кол-во
|
Материал/ прочая информация |
Схема |
| 1 |
Насос |
1...6
|
Проточная связь - нержавеющая сталь |
 |
| 2 |
Шаровой кран |
2...12
|
Чугун, латунь |
| 3 |
Входной коллектор |
1
|
Нержавеющая сталь |
| 4 |
Манометр |
2
|
Латунный штуцер |
| 5 |
Реле защиты от сухого хода |
1
|
Латунный штуцер
|
| 6 |
Реле давления (Датчик давления) |
1
|
Латунный штуцер |
| 7 |
Расширительный бак |
1
|
Корпус -углеродистая сталь Мембрана - бутил |
| 8 |
Шкаф управления |
1
|
ГРАНТОР АЭП40 |
| 9 |
Выходной коллектор |
1
|
Нержавеющая сталь |
| 10 |
Заглушки |
2
|
Латунь |
| 11 |
Обратный клапан |
1...6
|
Чугун, латунь |
| 12 |
Основание |
1
|
Сталь, покрытая эпоксидным составом |
УПРАВЛЕНИЕ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН
РЕЛЕЙНОЕ РЕГУЛИРОВАНИЕ (СТАНЦИЯ ДО 3-Х НАСОСОВ)
Работа насосов осуществляется автоматически по сигналу от реле давления, установленному на напорном коллекторе. При падении давления в системе ниже установленного реле давления срабатывает и включается первый насос. Если требуемое давление не достигается в течение регулируемого времени задержки, запускается следующий насос. Когда требуемое давление будет достигнуто, насос(ы) отключатся один за другим.
Функции насосной установки с релейным регулированием
- Смена рабочих/резервного насосов.
- Автоматическая настройка времени работы насосов: насос с наименьшей часовой наработкой всегда включается первым, а насос с наибольшей часовой наработкой всегда первым
отключается.
- Защита насосов от сухого хода.
- Светодиодная индикация: сеть, работа, авария каждого насоса.
- Два режима работы: ручной (проверочный) и автоматический.
- Защита электродвигателя от токов короткого замыкания и тепловой перегрузки.
ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ НА КАЖДЫЙ НАСОС (СТАНЦИЯ ДО 6-ТИ НАСОСОВ)
Контроль и управление установкой повышения давления с частотным регулированием осуществляются контроллером. Сигнал обратной связи о повышении или снижении давле-
ния в системе, поступающий с датчика давления на контроллер, сравнивается с ранее введенным заданием, и затем сигнал рассогласования поступает на преобразователь частоты.
Преобразователь в соответствии с сигналом меняет частоту вращения рабочего насоса. Таким образом, преобразователь частоты постоянно поддерживает требуемое значение давле-
ния в системе. При увеличении расхода преобразователь частоты увеличивает частоту вращения рабочего насоса, а при достижении номинальной скорости его вращения включается дополнительный насос. При снижении расхода преобразователь частоты уменьшает частоту вращения рабочего насоса, а при достижении минимальной скорости его вращения выключает поочередно дополнительные насосы.
Установка с преобразователем частоты работает внутри заданного интервала (гистерезис). При получении от преобразователя частоты сигнала аварии установка переходит в автоматический режим работы, при котором насосы включаются и выключаются при достижении границ гистерезиса.
ЧАСТОТНОЕ РЕГУЛИРОВАНИЕ С КОНТРОЛЛЕРОМ
Функции насосной установки с частотным регулированием с контроллером Grancontrol
- Два режима работы: ручной (тестовый) и автоматический.
- Защита электродвигателя от токов короткого замыкания и тепловой перегрузки.
- Плавная работа основного насоса в режимах пуска и останова.
- Экономия потребляемой электроэнергии.
- Постоянный учет наработки насосов в часах и автоматическое переключение насосов для ее выравнивания.
- Защита насосов от сухого хода.
- Суточное и недельное программирование режимов работы установки.
- Регистрация отказов и неисправностей узлов насосной установки.
- Обеспечение аварийного режима работы насосной установки при выходе из строя частотного преобразователя.
- Встроенный цветной сенсорный ЖК дисплей.
- Опционально: поддержка протоколов Modbus RTU, Modbus TCP/IP, CANbus. Связь через порты Ethernet, RS232/RS485.
- Опционально: возможность для управления по каналам GSM, GPRS, SMS, радио или GSM-модемам.
- Полностью русифицирован.
- Степень защиты со стороны панели IP65.
