ГРАНФЛОУ УНВпж Насосная установка пожаротушения.Спринклерные и дренчерные системы пожаротушения

Насосная станция пожаротушения ГРАНФЛОУ, как и системы пожаротушения в целом, на сегодняшний день стала неотъемлемой частью любого предприятия, жилого или коммерческого здания и, конечно же, складских помещений. Это обусловлено не только требованиями Федеральных Законов, но и простой логике – здание должно быть оборудовано системой пожаротушения. В жилых помещениях, торговых комплексах и офисных зданиях применяется система водяного пожаротушения – системы, основанные на вытеснении воздуха, не применяются.

КОНСТРУКЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ УНВпж

Насосная установка пожаротушения является комплексной системой со своим управлением и состоит из следующих основных элементов:

1. Насосное оборудование. Как правило, насосная станция пожаротушения комплектуется двумя насосными агрегатами, каждый из которых гарантирует работу в требуемых значениям по расходу и напору. При этом второй выступает в качестве 100% резерва на случай сбоя в работе первого насоса. В большинстве случаев применяется консольный насос – он обеспечивает хорошие характеристики как по напору, так и по давлению, а уровень шума не регламентирован. Сейчас это насосы ГРАНПАМП МНС или КНВС. В случаях, когда места мало – применяются вертикальные многоступенчатые насосы ГРАНПАМП ВМН. Не стоит забывать, что для спринклерной системы пожаротушения добавляется еще один небольшой жокей насос (вертикальный Гранпамп ВМН), который обеспечивает подпор в системе.
2. Коллекторная обвязка. Насосная установка пожаротушения в своем составе имеет коллекторы, как правило, выполненные из оцинкованной стали с одной важной особенностью – на них установлена запорная арматура для разделения потоков. В этих случаях применяется либо клиновая задвижка ГРАНАР, либо дисковых поворотный затвор ГРАНВЭЛ. Оба имеют сертификат пожарной безопасности. Кроме того, на отводах коллекторов к насосным агрегатам установлены датчики перепада давления – они служат для того, чтобы насосная станция пожаротушения вовремя производила переключения с основного на резервный насос при выходе его из строя во время работы. И каждый насос так же снабжен шаровыми кранами или клиновыми задвижками на входе и выходе, и обратным клапаном на выходе.
3. Шкаф управления пожарными насосами ГРАНТОР. Данный шкаф подлежит обязательной сертификации и такой сертификат у нас есть. Любая станция требует автоматизированного управления и насосная установка пожаротушения – не исключение. При мощности электродвигателей насосов более 22 кВт – ГРАНТОР комплектуется устройствами плавного пуска на каждый электродвигатель. Шкаф управления выполнен по всем требованиям документов и в случае выхода новых редакций и изменений, в шкаф управления оперативно вносятся все изменения. Стоит учесть, что стандартно шкаф управления насосами пожаротушения только получает сигнал от шкафа управления электроприводом задвижки. Однако по необходимости – он может быть встроен в шкаф насосной установки. Если насосная станция предназначена для спринклерной системы пожаротушения, то в шкаф встраивается и блок управления жокей насосом.
4. КИП и А. Насосная станция пожаротушения ГРАНФЛОУ оборудована всеми необходимыми датчиками по отслеживанию работы насосов, а так же манометрами для визуального контроля давления как до насосной станции, так и после неё.

НАСОСНАЯ УСТАНОВКА ГРАНФЛОУ УНВпж, КАК ПОДБИРАТЬ

Насосная установка Гранфлоу для систем пожаротушения подбирается на основании следующих основных параметров: тип системы – спринклерная или дренчерная, расход рабочей среды и давление на выходе с насосной установки. Однако кроме этого, необходимо еще учитывать следующее:

- очень часто забор воды происходит из пожарных емкостей – а это значит, что подбор воды будет достаточно слабым – это необходимо учитывать при выборе насоса дабы избегать кавитации.

- диаметр подводящих трубопроводов – если они будут слишком малы – то может быть разрыв струи. Это учитывается при расчете количества насосов.

- потери в гидравлике насосной станции соствалют примерно 5-8 м.в.с. – это необходимо учитывать при подборе насоса.

- уровень автоматизации станции , подводимые и снимаемые сигналы.

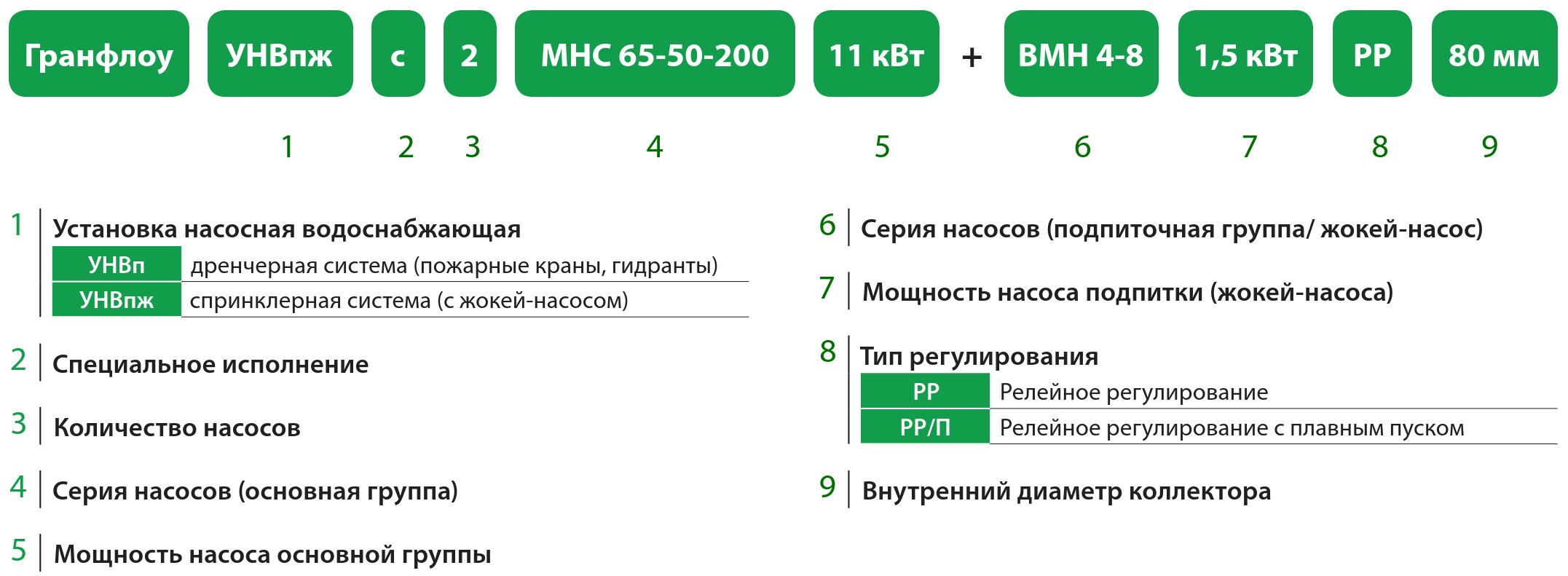

МАРКИРОВКА НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ НА НАСОСАХ ГРАНПАМП ВМН

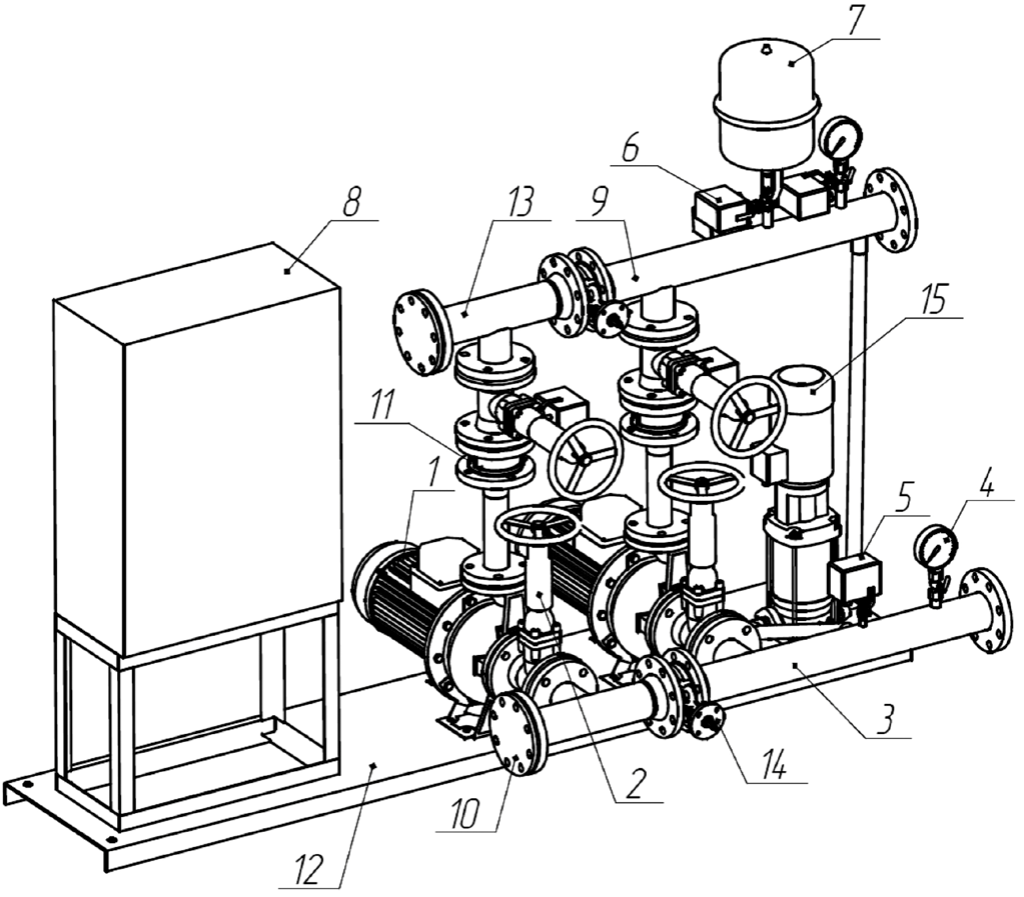

СПЕЦИФИКАЦИЯ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ПОЖАРОТУШЕНИЯ

№	Деталь	Кол-во	Материал/ прочая информация	Схема
1	Насос	2...6	См. спецификацию насосов
2	Задвижка с обрезиненным клином	4...12	Чугун
3	Входной коллектор	1	Нержавеющая сталь
4	Манометр	2	Латунный штуцер
5	Реле защиты от сухого хода	1	Латунный штуцер
6	Реле давления (Датчик давления)	1	Латунный штуцер
7	Расширительный бак	1	Корпус -углеродистая сталь Мембрана - бутил
8	Шкаф управления	1	ГРАНТОР АЭП40
9	Выходной коллектор	1	Нержавеющая сталь
10	Заглушки	2	Латунь
11	Обратный клапан	1...6	Чугун, латунь
12	Основание	1	Сталь, покрытая эпоксидным составом
13	Промежуточный коллектор	2	Сталь 20
14	Затвор поворотный	2...10	«Гранвэл»
15	Насос подпитки	1-2	См. спецификацию насосов



УПРАВЛЕНИЕ НАСОСНОЙ УСТАНОВКИ ГРАНФЛОУ ДЛЯ СИСТЕМ ПОЖАРОТУШЕНИЯ

Шкафы, входящие в состав насосной установки, предназначены для работы в двух системах: спринклерная и дренчерная система пожаротушения.

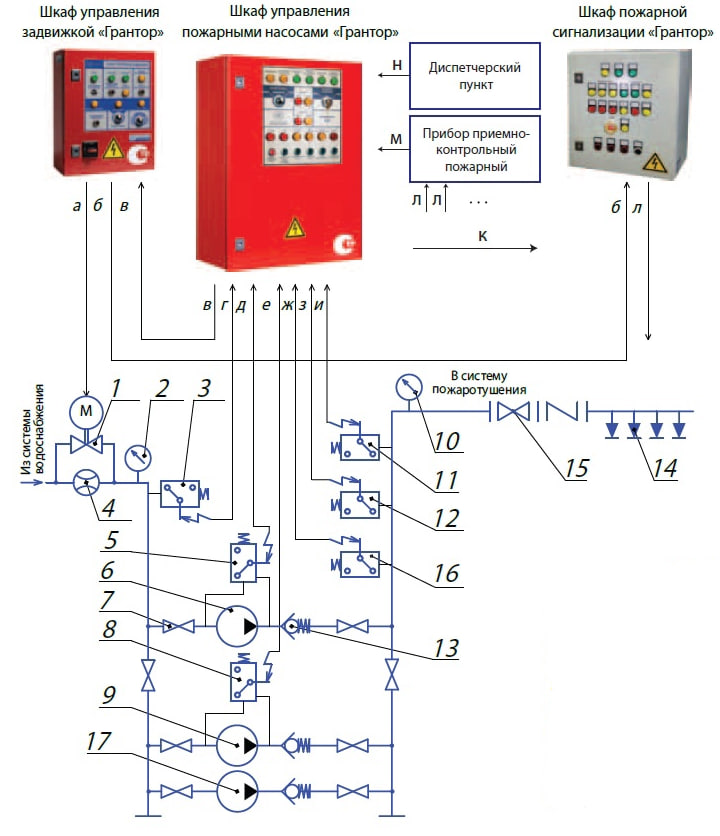

СПРИНКЛЕРНАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ

Спецификация	Сигналы управления
Задвижка Манометр на входе Реле защиты от сухого хода Счетчик жидкости Реле перепада давления основного насоса Основной насос Запорный клапан Реле перепада давления резервного насоса Резервный насос Манометр на выходе Реле давления резервное Реле давления основное Обратный клапан Спринклеры Узел управления водозаполненной спринклерной АУП Реле давления насоса подпитки Насос подпитки	а — управление задвижкой (открыть, закрыть); б — положение задвижки (открыта, закрыта, заклинило); в — открыть, закрыть задвижку; г — сигнал реле защиты от сухого хода; д — сигнал реле перепада давления насоса 1; е — сигнал реле перепада давления насоса 2; ж — сигнал реле давления насоса подпитки; з — сигнал реле давления 1 (основное), и — сигнал реле давления 2 (резервное); к — диспетчеризация шкафа пожаротушения; л — контрольные сигналы; м — сигнал «Пожар» от ППКП; н — дистанционный «Пожар» от диспетчера.

Алгоритм работы шкафа управления в автоматическом режиме в совмещенной (спринклерной) системе организован следующим образом: пуск рабочего насоса происходит при падении давления в системе трубопроводов пожаротушения по сигналу от реле давления или замыкании сигнала «Пожар» от ППКП, дистанционного сигнала «Пожар» от диспетчера, или нажатии кнопки «Пожар/ Досрочный пуск» на передней панели. Падение давления в системе возникает когда колба спринклера лопается при определенной температуре, загорается индикация «Пожар» на лицевой панели шкафа управления и запускается основной насос. Если в процессе работы давление в системе восстанавливается, то с заданной временной задержкой происходит останов основного насоса, при дальнейшем падении давления с задержкой времени происходит повторный пуск насоса. То есть, шкаф управления пожарными насосами начинает работать как система повышения давления с заданными временными задержками. Запуск режима пожаротушения также происходит по сигналам от ППКП и от диспетчера или с передней панели шкафа. Останов режима пожаротушения осуществляется переводом переключателя в положение «Блокировка» на передней панели. Принцип работы шкафа управления более подробно описан в руководстве по эксплуатации РЭО24.03

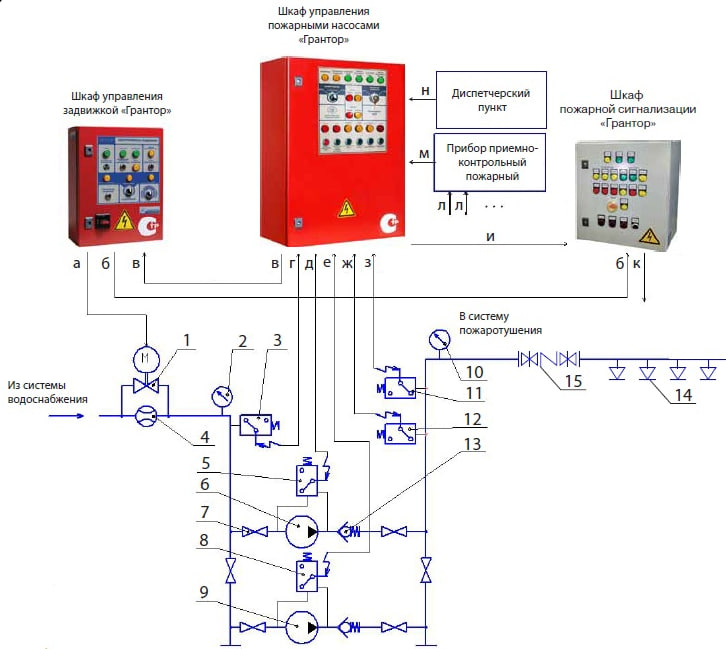

ДРЕНЧЕРНАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ

Спецификация	Сигналы управления
Задвижка Манометр на входе Реле защиты от сухого хода Счетчик жидкости Реле перепада давления основного насоса Основной насос Запорный клапан Реле перепада давления резервного насоса Резервный насос Манометр на выходе Реле давления основное Реле давления резервное Обратный клапан Дренчеры Узел управления дренчерной АУП	а — управление задвижкой (открыть, закрыть); б — положение задвижки (открыта, закрыта, заклинило); в — открыть, закрыть задвижку; г — сигнал реле защиты от сухого хода; д — сигнал реле перепада давления насоса 1; е — сигнал реле перепада давления насоса 2; ж — сигнал реле давления 1; з — сигнал реле давления 2 (резервное); и — диспетчеризация шкафа пожаротушения; к — диспетчеризация «Пожар»; л — контрольные сигналы; м — сигнал «Пожар» от ППКП; н — дистанционный «Пожар» от диспетчера.

Принцип работы шкафа управления пожарными насосами в дренчерной системе основан на пуске основного насоса при замыкании сигнала «Пожар» от ППКП, дистанционного сигнала «Пожар» от диспетчера или нажатии кнопки «Пожар/Досрочный пуск» на передней панели. При этом с заданной задержкой по времени происходит пуск основного насоса и трубопровод пожаротушения заполняется водой, далее шкаф управления пожарными насосами начинает работать как система повышения давления с заданными временными задержками. Останов режима пожаротушения осуществляется переводом переключателя в положение «Блокировка» на передней панели. Запуск режима пожаротушения также происходит с передней панели шкафа.
