Используются для выравнивания гидравлического давления в установках отопления с несколькими контурами и насосами. Гидравлические стрелки оснащаются автоматическим воздухоотводчиком и сливной пробкой для удаления различных механических включений. Снижение скорости через гидравлический стабилизатор обеспечивается перфорированной пластиной, находящейся внутри корпуса.

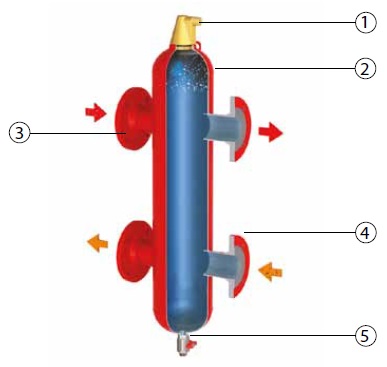

| 1 | Воздухоотводчик поплавковый автоматический |
| 2 | Корпус гидравлической стрелки |
| 3 | Присоединение к котловому контуру |
| 4 | Присоединение к контуру потребителя |
| 5 | Сливной кран |

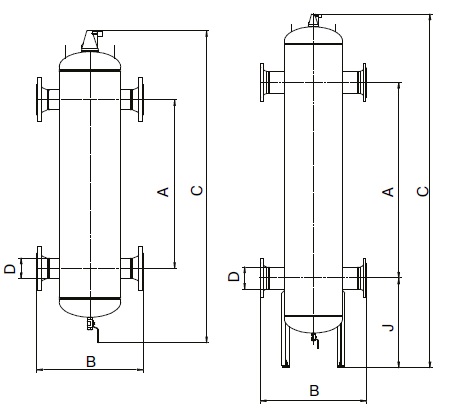

| DN | А | В | С | D | J | Мощность, (кВт) | Расход, (м3/ч) | Масса, (кг) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| тип присоед. | ||||||||||
| Ф | С | Ф | С | |||||||
| 50 | 490 | 350 | 260 | 980 | 57 | - | 100–200 | 5–15 | 27 | 17 |
| 65 | 635 | 350 | 260 | 1125 | 76 | - | 180–330 | 10–17 | 30 | 20 |
| 80 | 745 | 470 | 370 | 1380 | 89 | - | 300–450 | 15–30 | 42 | 28 |
| 100 | 965 | 470 | 366 | 1625 | 114 | - | 400–770 | 25–55 | 52 | 38 |
| 125 | 1180 | 635 | 525 | 2065 | 133 | - | 700–1150 | 35–80 | 100 | 75 |
| 150 | 1430 | 774 | 664 | 2585 | 159 | 655 | 1000–1750 | 55–120 | 182 | 152 |
| 200 | 1860 | 1000 | 876 | 3355 | 219 | 826 | 1500–2800 | 90–200 | 301 | 255 |
| 250 | 2340 | 1220 | 1080 | 4135 | 273 | 977 | 2500–4500 | 110–350 | 548 | 487 |
| 300 | 2790 | 1220 | 1064 | 4585 | 325 | 977 | 4200–6400 | 150–500 | 705 | 615 |
| 350 | 3060 | 1580 | 1416 | 5355 | 377 | 1227 | 6000–7700 | 200–600 | 1110 | 980 |
| 400 | 3500 | 1870 | 1700 | 6115 | 426 | 1385 | 7000–10000 | 250–800 | 1650 | 1502 |
