Автоматическая установка поддержания давления (АУПД) ГРАНЛЕВЕЛ,  управление с помощью насосов, Объем бака 150...8 000 литров, Ру10/16

ОПИСАНИЕ АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОДДЕРЖАНИЯ ДАВЛЕНИЯ (АУПД) ГРАНЛЕВЕЛ

АУПД «Гранлевел» применяется для поддержания постоянного давления, компенсации температурных расширений, деаэрации и компенсации потерь теплоносителя в закрытых системах отопления или охлаждения. Автоматическая установка поддержания давления поддерживает требуемое давление в системе в узком диапазоне (± 0,02 МПа) во всех режимах эксплуатации, а также компенсирует тепловые расширения теплоносителя в системах отопления или охлаждения при помощи насосов, работающих по специальному алгоритму.

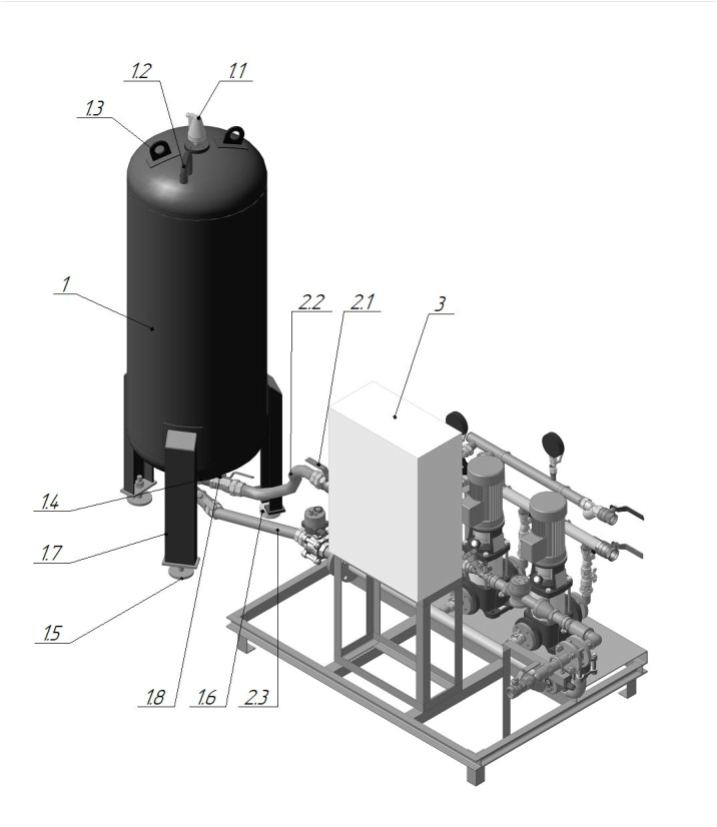

В стандартном исполнении установка АУПД «Гранлевел» состоит из следующих частей:

• мембранный расширительный бак;

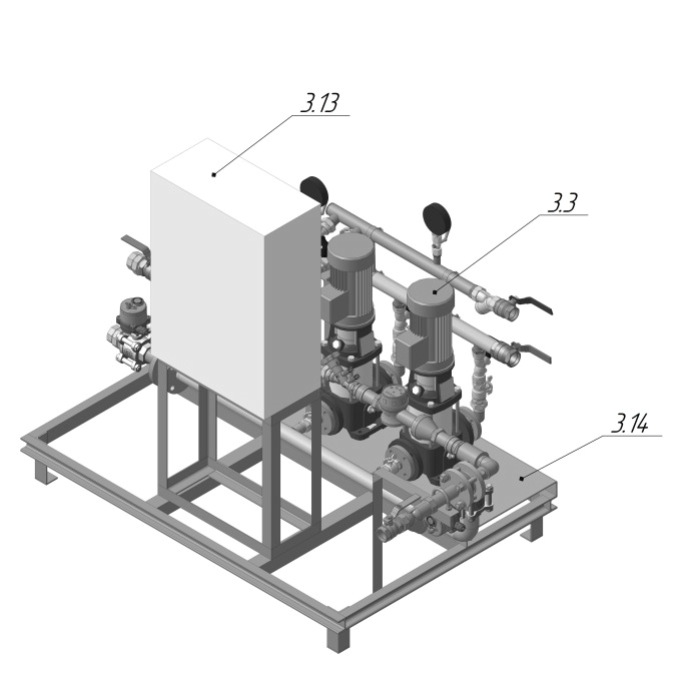

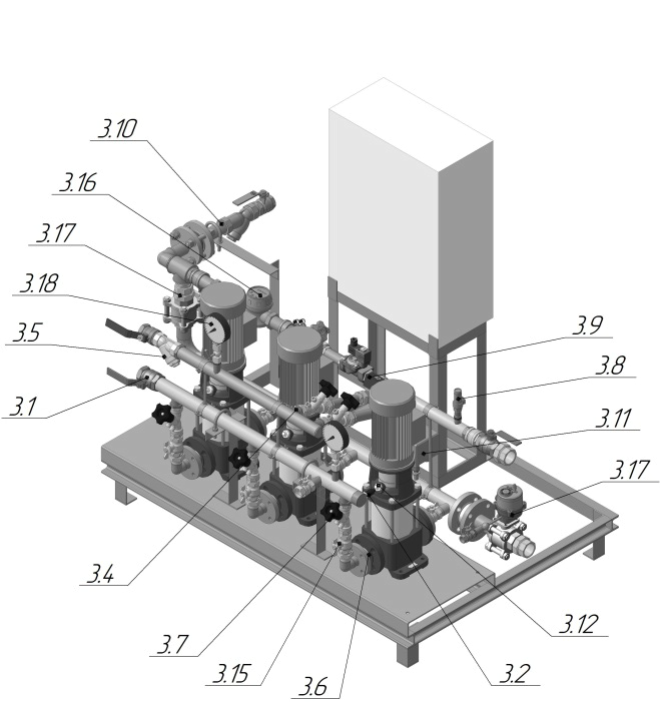

• блок управления, состоящий из шкафа автоматики и насосной группы;
• комплект подсоединения насосной группы к баку и установки к системе.

Вода и воздушная среда в баке разделены заменяемой мембраной из высококачественной бутиловой резины, которая характеризуется очень низкой газовой проницаемостью.

ПРИНЦИП ДЕЙСТВИЯ АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОДДЕРЖАНИЯ ДАВЛЕНИЯ (АУПД) ГРАНЛЕВЕЛ

ФУНКЦИЯ ПОДДЕРЖАНИЯ ДАВЛЕНИЯ В СИСТЕМЕ

При нагреве теплоноситель в системе расширяется, что приводит к росту давления. Датчик давления фиксирует это повышение и посылает калиброванный сигнал на блок управления. Блок управления, который с помощью датчика веса постоянно фиксирует значения уровня жидкости в баке, открывает соленоидный клапан на линии перепуска, через который излишки теплоносителя перетекают из системы в мембранный расширительный бак (давление в котором равно атмосферному). По достижению заданного значения давления в системе соленоидный клапан закрывается и перекрывает поток жидкости из системы в расширительный бак.

При охлаждении теплоносителя в системе его объем уменьшается и давление падает. Если давление падает ниже установленного уровня, то блок управления включает насос. Насос работает до тех пор, пока давление в системе не поднимется до установленного уровня.

Постоянный контроль уровня воды в баке защищает насос от «сухого» хода, а также предохраняет бак от переполнения.

Если давление в системе выходит за рамки максимального или минимального, то, соответственно, срабатывает один из насосов или один из соленоидных клапанов.

В результате отработки конструкции и технологии производства АУПД «Гранлевел» имеет следующие преимущества:
1. Большая толщина стенки расширительного бака, которая обеспечивает:
•   высокую коррозийную стойкость;
•   высокий коэффициент запаса прочности по давлению;
•   жесткость конструкции бака;
•   низкие риски повреждения даже при нештатном механическом воздействии;
•   стабильное качество сварного шва.
2. Минимальный уровень заполнения бака теплоносителем выше уровня заглушки для спуска воздуха насоса, что обеспечит 100% пролив и защиту насоса от работы в сухую.

ФУНКЦИЯ ДЕАЭРАЦИИ

Деаэрация в АУПД «Гранлевел» основывается на принципе понижения давления (дросселирования). Когда теплоноситель под давлением входит в расширительный бак установки (безнапорный или атмосферный), способность газов растворяться в воде уменьшается. Воздух выделяется из воды и выводится через воздухоотводчик, установленный в верхней части бака)

ФУНКЦИЯ ПОДПИТКИ

Автоматическая подпитка компенсирует потери объема теплоносителя, происходящие из-за утечек и деаэрации. Система контроля уровня автоматически активирует функцию подпитки, когда требуется, и теплоноситель в соответствии с программой поступает в бак. Когда достигается минимальный уровень теплоносителя в баке (обычно = 6 %), соленоид на линии подпитки открывается. Объем теплоносителя в баке будет увеличен до необходимого уровня (обычно = 12 %). Это предотвратит «сухую» работу насоса. В установках используются импульсные расходомеры, подпитка отключится при достижении запрограммированного объема воды. Если линия подпитки АУПД «Гранлевел» будет подключаться непосредственно к системе питьевого водоснабжения, то необходимо установить фильтр и защиту от обратного потока (гидравлический отсекатель — опция).

СПЕЦИФИКАЦИЯ АВТОМАТИЧЕСКОЙ УСТАНОВКИ ПОДДЕРЖАНИЯ ДАВЛЕНИЯ (АУПД) ГРАНЛЕВЕЛ

Примечание! Для осуществления функции заполнения блок управления дополнительно комплектуется балансировочными клапанами на линии каждого насоса, запорным краном заполнения между линией подпитки и входным коллектором насосов.

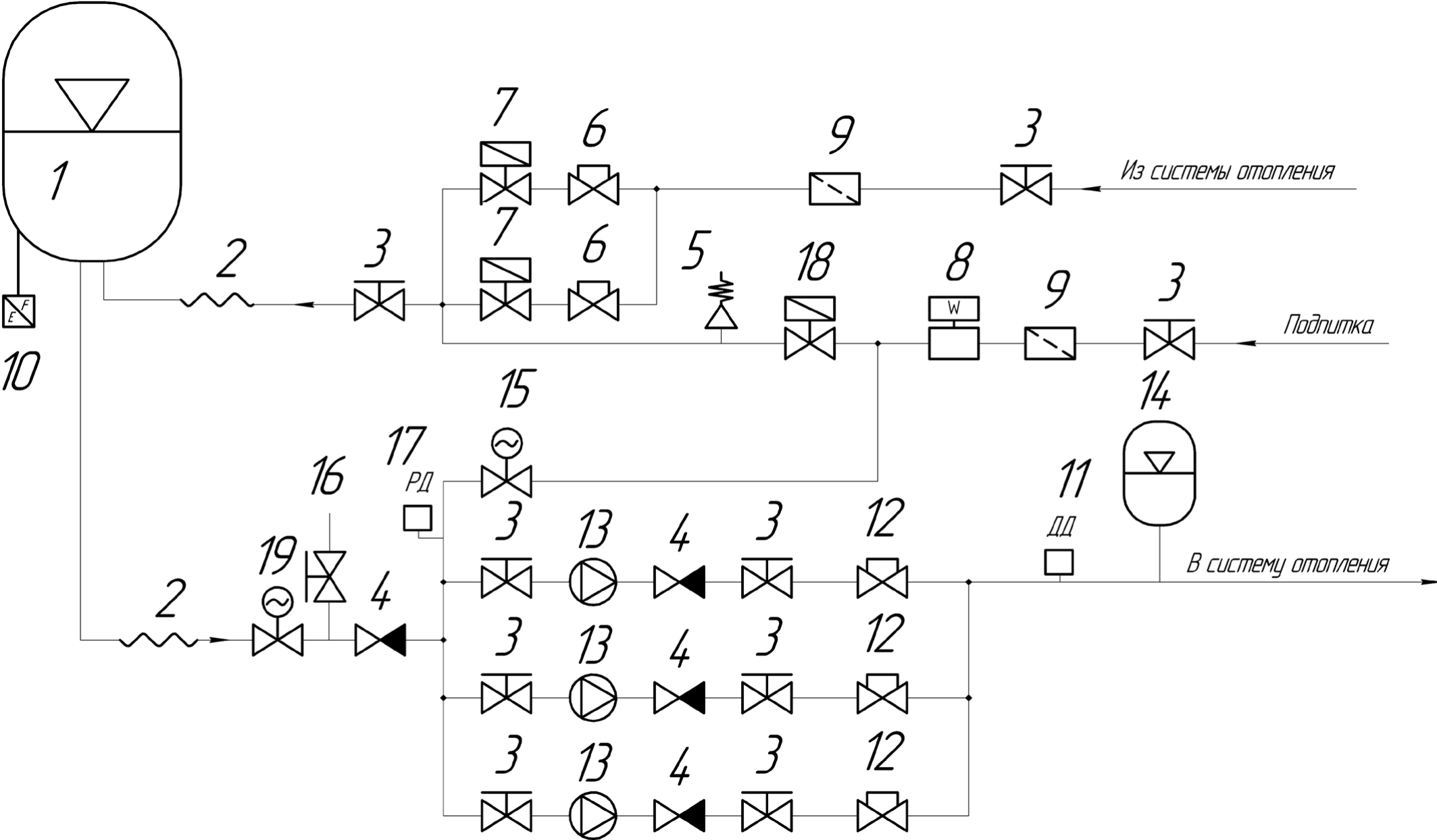

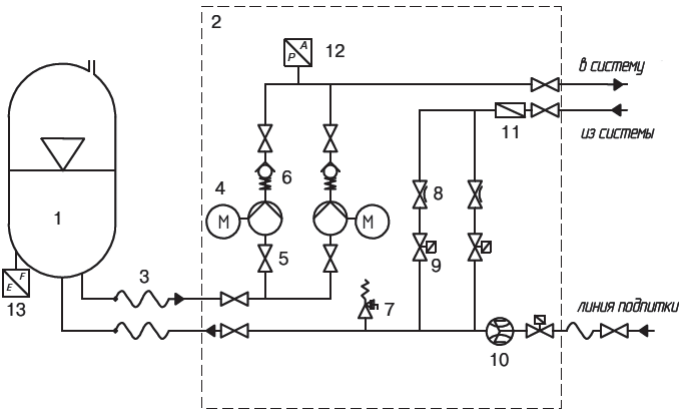

Принципиальная схема установки поддержания давления «Гранлевел»

Принципиальная схема АУПД с функцией заполнения в ручном режиме

Принципиальная схема АУПД с функцией заполнения в автоматическом режиме
