Расширительный бак ГРАНЛЕВЕЛ НМ, незаменяемая мембрана, Объем 2...1000 литров, Ру6/10, Траб –10... +70°С.

ОПИСАНИЕ РАСШИРИТЕЛЬНОГО БАКА С НЕЗАМЕНЯЕМОЙ МЕМБРАНОЙ ГРАНЛЕВЕЛ НМ

Расширительный бак ГРАНЛЕВЕЛ НМ предназначен для компенсации температурных расширений теплоносителя в ЗАКРЫТЫХ системах отопления и охлаждения. Теплоносителем может служить вода или  этиленгликолевая смесь с концентрацией не более 50 %. Расширительные баки ГРАНЛЕВЕЛ НМ имеют незаменяемую мембрану и коэффициент расширения до 62%. Расширительные баки «Гранлевел» тип нM нельзя устанавливать в системах, в которых теплоноситель содержит углеводороды. В системах с постянными рабочими температурами выше 70°С необходимо устанавливать промежуточные емкости.

КОНСТРУКЦИЯ

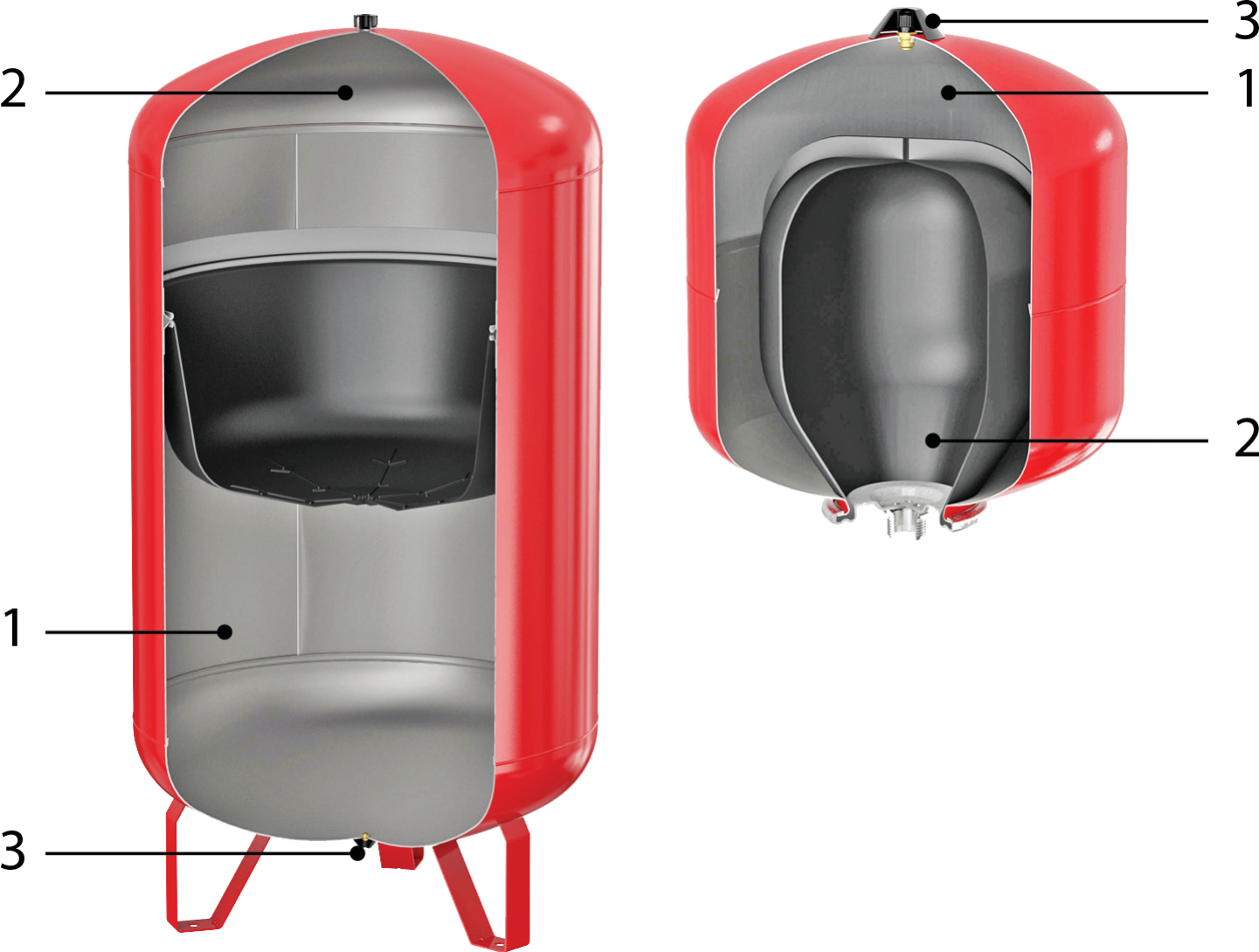

ГРАНЛЕВЕЛ тип НМ представляет собой стальной расширительный бак c мембраной, в котором мембрана делит бак на две камеры.Расширительные баки ГРАНЛЕВЕЛ тип HM имеют неразборную конструкцию и незаменяемую мембрану. Первая камера — «воздушная» (1, рис. 1), заполненная газом (обычно азотом), вторая — «водная» (2), куда поступает теплоноситель из системы. Ниппель (3), установленный на расширительном баке, регулирует давление воздуха в воздушной камере.

ИСПОЛНЕНИЯ РАСШИРИТЕЛЬНОГО БАКА С НЕЗАМЕНЯЕМОЙ МЕМБРАНОЙ ГРАНЛЕВЕЛ НМ

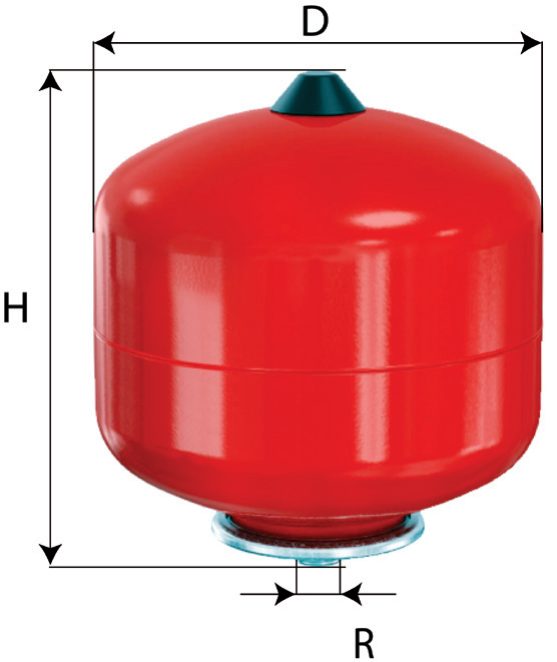

ГРАНЛЕВЕЛ НМ. Исполнение подвесное, рабочее давление 0,6 МПа

•   Температура рабочей среды: –10... +70°С. •   Максимальное давление: 0,6 МПа. •   Мембрана — резина EPDM. •   Максимальная концентрация гликолевой смеси: 50% •   Предварительное давление газа в газовой камере: 0,15 МПа. •   Максимальное предварительное давление газа в газовой камере: 0,4 МПа. •   Максимальный коэффициент заполнения баков: 63%. •   Расширительные баки изготавливаются без манометра. •   Подключение к системе снизу. •   Может использоваться совместно с консолью.

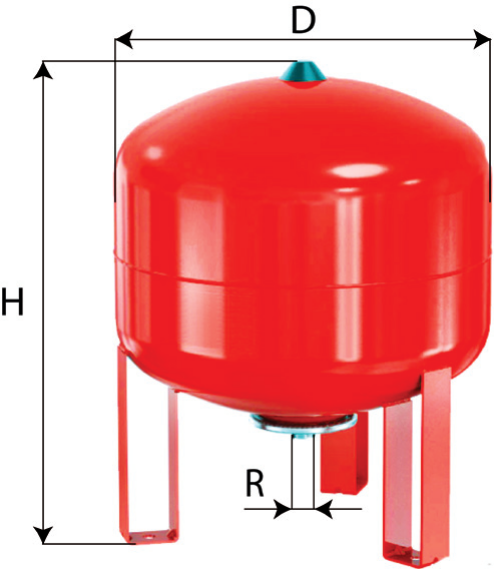

ГРАНЛЕВЕЛ НМ. Исполнение с опорой на ножки, рабочее давление 0,6 МПа, объем 35–80 л

•   Температура рабочей среды: –10... +70°С. •   Максимальное давление: 0,6 МПа. •   Мембрана — резина EPDM. •   Максимальная концентрация гликолевой смеси: 50% •   Предварительное давление газа в газовой камере 0,15 МПа. •   Максимальное предварительное давление газа в газовой камере: 0,4 МПа. •   Максимальный коэффициент заполнения баков: 63%. •   Расширительные баки изготавливаются без манометра. •   Подключение к системе снизу.

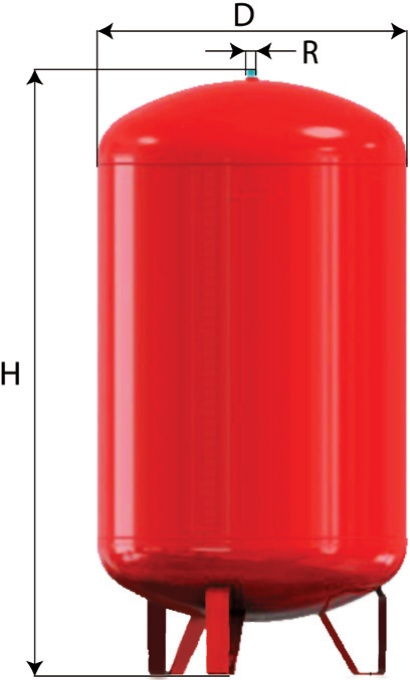

ГРАНЛЕВЕЛ НМ. Исполнение с опорой на ножки, рабочее давление 0,6 МПа, объем 100–1000 л

•   Температура рабочей среды: –10... +70°С. •   Максимальное давление: 0,6 МПа. •   Мембрана — синтетический каучук SBR. •   Максимальная концентрация гликолевой смеси: 50% •   Предварительное давление газа в газовой камере 0,15 МПа. •   Максимальное предварительное давление газа в газовой камере: 0,4 МПа. •   Максимальный коэффициент заполнения баков:   110–600 л — 63%;  800–1000 л — 50%. •   Расширительные баки изготавливаются без манометра. •   Подключение к системе сверху.

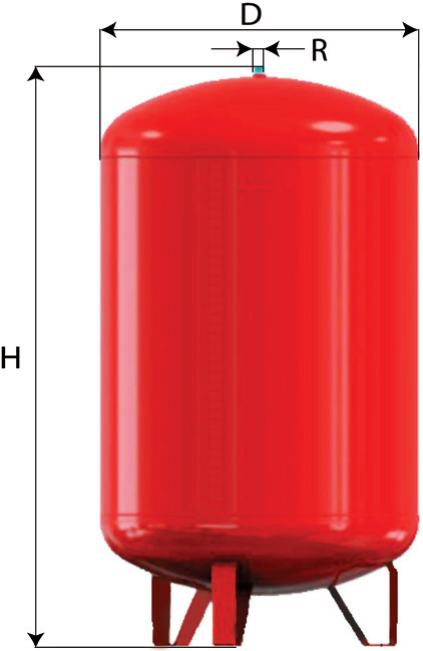

ГРАНЛЕВЕЛ НМ. Исполнение с опорой на ножки, рабочее давление 1,0 МПа

•   Температура рабочей среды: –10... +70°С. •   Максимальное давление: 1,0 МПа. •   Мембрана — синтетический каучук SBR. •   Максимальная концентрация гликолевой смеси: 50% •   Предварительное давление газа в газовой камере 0,3 МПа. •   Максимальное предварительное давление газа в газовой камере: 0,6 МПа. •   Максимальный коэффициент заполнения баков:  110–600 л — 63%;  800–1000 л — 50%. •   Расширительные баки изготавливаются без манометра. •   Подключение к системе сверху.
