Обратный клапан «ГРАНЛОК», серия CV16, АДЛ (Россия)

DN 40–1200*, PN 1,6 МПа, Тмакс.110 oС, межфланцевое присоединение

Применение

Для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды.

Установка

Клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.

Технические характеристики

Условный диаметр, мм 40-1200*
Условное давление ,МПа 1,6 МПа
Максимально допустимая температура 110 oС
Присоединение Межфланцевое

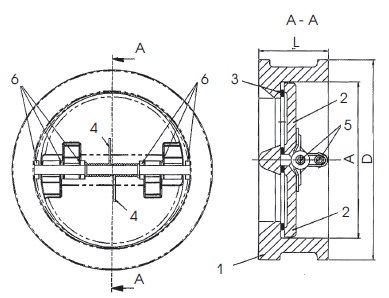

Спецификация

1. Корпус Чугун GG25
2. Пластины Нержавеющая сталь SS304
3. Уплотнение EPDM (мет./мет.)**
4. Пружина Нержавеющая сталь AISI 316
5. Шток Нержавеющая сталь AISI 316
6. Втулки PTFE

* диаметры 450, 700...1 200 мм — под заказ.

** поставка под заказ.

Параметры

DN, (мм) Код для заказа# Размеры, (мм) Масса, (кг)
L A D
40 A20.27E2.74 43 60 86 1,5
50 A20.27E2.84 43 60 98 1,5
65 A20.27E2.94 46 73 110 2,4
80 A20.27E2.104 64 89 128 3,6
100 A20.27E2.114 64 114 156 5,7
125 A20.27E2.124 70 151 187 7,3
150 A20.27E2.134 76 168 213 9
200 A20.27E2.144 89 219 267 17
250 A20.27E2.154 114 274 328 26
300 A20.27E2.164 114 324 375 42
350 A20.27E2.174 127 356 448 55
400 A20.27E2.184 140 406 498 75
450 A20.27E2.194 152 457 562 101
500 A20.27E2.204 152 508 619 111
600 A20.27E2.214 178 610 727 172

Kv, (м3/ч) и минимальное давление открытия, (кПа)

DN,(мм) Kv,(м3/ч) Рмин., (кПа)
40 34 4,3
50 34 4,3
65 70 4,6
80 88 6,4
100 238 6,4
125 465 7,0
150 658 7,6
200 930 8,9
250 2043 11,4
300 3178 11,4
350 4313 12,7
400 6810 14,0
450 9080 15,2
500 10210 15,2
600 15890 17,8

Способы установки клапана

Рекомендации к установке обратного клапана

Клапан следует устанавливать таким образом, чтобы до и после клапана были прямые участки трубопровода не менее 3–5 диаметров клапана.

Размеры (PN 1,0 МПа)

DN, (мм) Код для заказа# Размеры, (мм)
L I1 I2 e1 e2 h1 h2 D2 b D1 K n-d
100 A51.33E1.115 190 - 200 192 160 135 189 220 19 156 180 8-? 19
150 A51.33E1.135 210 - 200 238 206 180 189 285 19 211 240 8-? 23
200 A51.33E1.145 230 - 200 263 231 220 189 340 20 266 295 8-? 23
250 A51.33E1.155 250 - 300 313 276 265 280 400 22 319 350 12-? 23
300 A51.33E1.165 270 - 300 326 289 305 280 455 24,5 370 400 12-? 23
350 A51.33E1.175 290 250 400 388 346 357 372 505 24,5 429 460 16-? 23
400 A51.33E1.185 310 370 400 418 376 395 372 565 24,5 480 515 16-? 28
450 A51.33E1.195 330 430 450 470 420 440 405 615 25,5 530 565 20-? 28
500 A51.33E1.205 350 475 500 495 453 490 460 670 26,5 582 620 20-? 28
600 A51.33E1.215 390 570 600 592 540 580 555 780 30 682 725 20-? 31
700 A51.33E1.225 430 590 700 688 623 635 642 895 32,5 794 840 24-? 31
800 A51.33E1.235 470 660 800 715 656 713 735 1015 35 901 950 24-? 34
900 A51.33E1.245 510 680 900 825 740 795 830 1115 37,5 1001 1050 28-? 24
1000 A51.33E1.255 550 700 1000 832 764 890 920 1230 40 1112 1160 28-? 37
1200 A51.33E1.275 630 850 1200 1000 900 1042 1087 1455 45 1328 1380 32-? 41
1400 A51.33E1.295 710 1000 1400 1246 1100 1200 1280 1675 46 1530 1590 36-? 44

Размеры (PN 1,6 МПа)

DN, (мм) Код для заказа# Размеры, (мм)
L I1 I2 e1 e2 h1 h2 D2 b D1 K n-d
100 A51.33E2.115 190 - 200 192 160 135 189 220 19 156 180 8-? 19
150 A51.33E2.135 210 - 200 238 206 180 189 285 19 211 240 8-? 23
200 A51.33E2.145 230 - 200 263 231 220 189 340 20 266 295 12-? 23
250 A51.33E2.155 250 - 300 313 276 265 280 400 22 319 355 12-? 28
300 A51.33E2.165 270 - 300 326 289 305 280 455 24,5 370 410 12-? 28
350 A51.33E2.175 290 250 400 388 346 357 372 505 26,5 429 470 16-? 28
400 A51.33E2.185 310 370 400 418 376 395 372 565 28 480 525 16-? 31
450 A51.33E2.195 330 430 450 470 420 440 405 615 30 548 585 20-? 31
500 A51.33E2.205 350 475 500 495 453 490 460 670 31,5 609 650 20-? 34
600 A51.33E2.215 390 570 600 592 540 580 555 780 36 720 770 20-? 37
700 A51.33E2.225 430 590 700 688 623 635 642 895 39,5 794 840 24-? 37
800 A51.33E2.235 470 660 800 715 656 713 735 1015 43 901 950 24-? 41
900 A51.33E2.245 510 680 900 825 740 795 830 1115 46,5 1001 1050 28-? 41
1000 A51.33E2.255 550 700 1000 832 764 890 920 1230 50 1112 1170 28-? 44
1200 A51.33E2.275 630 850 1200 1000 900 1042 1087 1455 57 1328 1390 32-? 50
1400 A51.33E2.295 710 1000 1400 1246 1100 1200 1280 1675 60 1530 1590 36-? 50
