Обратный клапан CVS16, DN 15-100, PN 1,6 МПа, toмакс. +400 oС

(Торговый Дом АДЛ, Россия)

Применение

Для жидкостей, пара и сжатого воздуха.

Присоединение

Межфланцевое.

Технические характеристики

Максимально допустимая температура +250 oC
Максимально допустимое давление 1,6 МПа

Спецификация материалов

1 Корпус Бронза
2 Крышка Бронза
3 Диск Нержавеющая сталь 40X13
4 Пластина Нержавеющая сталь 12X18Н10T
5 Пружина Нержавеющая сталь 10X17H13M2T
6 Центровочное кольцо Нержавеющая сталь 8X18H10T

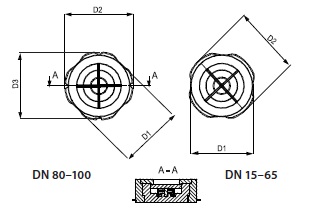

Размеры, (мм)

Артикул DN H A Dl D2 D3 Масса, (кг)
Бронза
DF02A371176 15 17 44,5 44,5 52 - 0,14
DF02A371178 20 20 54,5 54,5 65,5 - 0,24
DF02A371180 25 22 64,5 64,5 72 - 0,35
DF02A371182 32 28 75 75 83 - 0,56
DF02A371187 40 32 84 84 93,5 - 0,82
DF02A371189 50 40 97,5 97,5 110 - 1,10
DF02A371191 65 46 117 117 127 - 2,15
DF02A371193 80 50 133 133 154 142,5 2,90
DF02A371195 100 60 153 153 168,5 162,5 4,02

Характеристики

Давление открытия, (кПа) Без пружины С пружиной Kvs, (м3/ч) ?Р = 0,1 МПа
Направление течения ⇑ ⇑ ⇒ ⇓
DN, (мм) 15 0,251 2,2 2,05 1,7 3,96
20 0,238 2,19 2,05 1,71 7,20
25 0,196 2,15 2,05 1,75 10,80
32 0,370 2,32 2,05 1,58 18,00
40 0,400 2,35 2,05 1,55 23,00
50 0,411 2,36 2,05 1,54 36,00
65 0,495 2,44 2,05 1,46 60,00
80 0,564 2,51 2,05 1,39 79,00
100 0,681 2,63 2,05 1,27 118,00

Параметры клапанов

Характеристики Бронза (CVS16)
PN, (МПа) 1,6
Давление, (МПа) 1,6 1,5 1,4 1,3
Макс. температура, (oC) 120 180 200 250
Мин. температура, (oC) -60

Пример заказа

«Гранлок» CVS16.05.080.16 (обратный клапан межфланцевый бронзовый, DN 80).

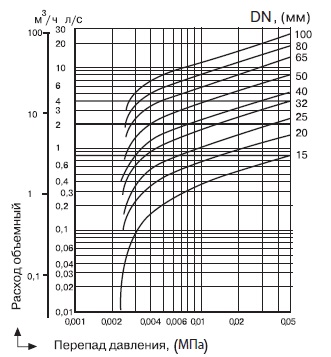

Диаграмма падения давления на клапане

Обратный клапан CVS16, DN 125-200, PN 1,6 МПа

(Торговый Дом АДЛ, Россия)

Применение

Для жидкостей, пара и сжатого воздуха.

Установка

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. Поток среды должен быть направлен на диск клапана, как показано стрелкой.

Технические характеристики

Максимально допустимая температура +250 oC
Максимально допустимое давление 1,6 МПа

Спецификация материалов

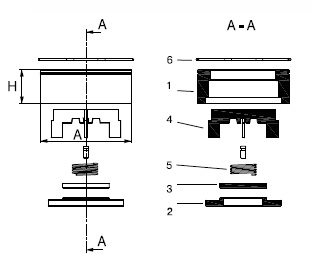

1 Корпус Бронза
2 Седло Бронза
3 Уплотнение Бронза
4 Направляющие пружины Бронза
6 Пружина Нержавеющая сталь
7 Центровочное кольцо Нержавеющая сталь

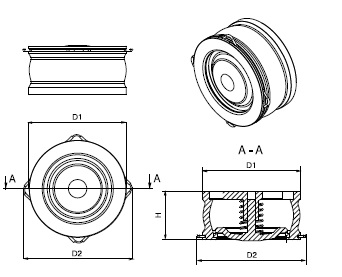

Размеры, (мм)

DN H А D1 D2 Масса, (кг)
125 90 180 180 205 8,13
150 106 205 205 240 12,05
200 140 262 262 300 21,66

Характеристики

Давление открытия, (кПа) Без пружины С пружиной Kv, (м3/ч) ?Р = 0,1 МПа
Направление течения ⇑ ⇑ ⇒ ⇓
Материал Бронза
DN, (мм) 125 0,84 2,84 2,20 1,16 2,10
150 1,17 3,17 2,40 0,83 3,49
200 1,30 3,30 2,40 0,70 6,40

Параметры клапанов

Характеристики Бронза (CVS16)
PN, (МПа) 1,6
Давление, (МПа) 1,6 1,5 1,4 1,3
Макс. температура, (oC) 120 180 200 250
Мин. температура, (oC) -60

Пример заказа

«Гранлок» CVS16.05.150.16 (обратный клапан межфланцевый бронзовый, DN 150).

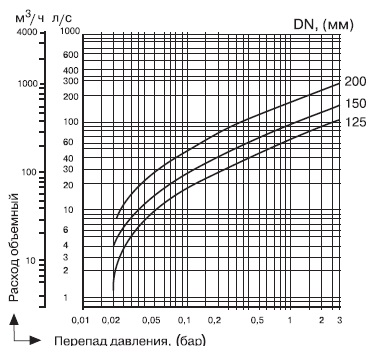

Диаграмма падения давления на клапане
