Обратный клапан ГРАНЛОК CVS18, тарельчатый, латунный, DN15...100, PN16, межфланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16 бар
Рабочая температура	до 250 °С
Тип присоединения	Межланцевый
Тип запорного элемента	Тарельчатый

Применение

Обратный клапан ГРАНЛОК CVS18 предназначен для трубопроводов, трaнспортирующих техническую горячую и холодную воду, нейтрaльные среды, а так же на пар. Клaпaн обратный используется для зaщиты трубопроводa от обрaтного потокa рaбочей среды. Монтаж обратного клапана ГРАНЛОК CVS18 между фланцев осуществляется с помошью шпилек.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан ГРАНЛОК CVS18, тарельчатый, латунный, DN15...100, PN16, Тмакс 250 °C, межфланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

Присоединение	DN 15...100 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+250 °С
Тип обратного клапана	Дисковый/Тарельчатый
Класс герметичности по ГОСТ 9544-2015	В
Присоединение к трубопроводу	Межфланцевое по ГОСТ 33259-2015 исп В

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. Поток среды должен быть направлен на диск клапана, как показано стрелкой. Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев. При установке в вертикальном положении направление потока снизу вверх.

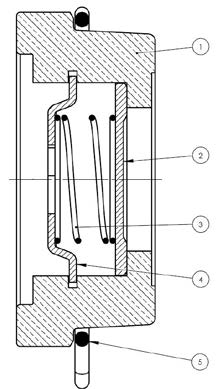

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

№	Позиция	Материал	Схема
1	Корпус	Латунь MS58
2	Диск	Нержавеющая сталь AISI 304
3	Пружина	Нержавеющая сталь AISI 304
4	Пластина	Нержавеющая сталь AISI 304
5	Центровочное кольцо	Нержавеющая сталь AISI 304

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

Артикул	DN	L	D	Масса, кг	Схема
DF02A647021	15	16	40	0,09
DF02A647024	20	19	47	0,12
DF02A647025	25	22	72	0,16
DF02A647026	32	28	72	0,31
DF02A647027	40	31,5	82	0,43
DF02A647028	50	40	95	0,78
DF02A647029	65	46	115	1,03
DF02A647030	80	50	132	1,54
DF02A647031	100	60	152	2,25

ПАРАМЕТРЫ Kv, (м3 /ч) И МИН. ДАВЛЕНИЯ ОТКРЫТИЯ, (кПa) ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

	⇑	⇑	⇒	⇓
Ду	Давление открытия (мбар)
	Направление потока клапана
	Без пружины	С пружиной
15	2,5	10	7,5	5
20	2,5	10	7,5	5
25	2,5	10	7,5	5
32	3,5	12	8,5	5
40	4	13	9	5
50	4,5	14	9,5	5
65	5	15	10	5
80	6	16	10,5	5
100	6,5	18	11,5	5

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

PN, (бар)	16
Давление, (бар)	16	15	14	13
Макс. температура, (^oC)	120	180	200	250
Мин. температура, (^oC)	-10

ПРИМЕР ЗАКАЗА ОБРАТНОГО КЛАПАНА ГРАНЛОК CV18

Гранлок CVS18.05.050.16 (обратный клапан межфланцевый латунный Ду 50)

Обратный клапан ГРАНЛОК CVS18, тарельчатый, латунный, DN15...100, PN16, межфланцевый

Заявка на оборудование

Обязательные поля

Дополнительные поля

Обратный клапан ГРАНЛОК CVS18, тарельчатый, латунный, DN15...100, PN16, Тмакс 250 °C, межфланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

ПАРАМЕТРЫ Kv, (м3 /ч) И МИН. ДАВЛЕНИЯ ОТКРЫТИЯ, (кПa) ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ДЛЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18

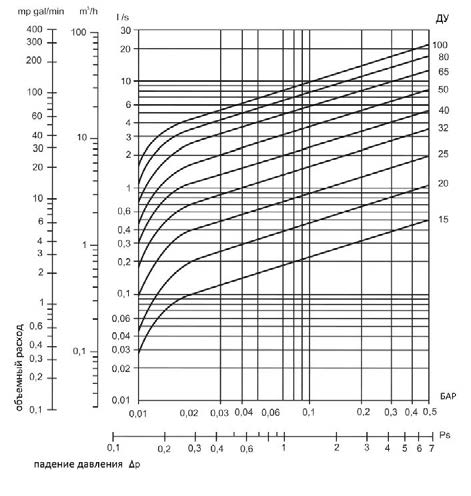

ДИАГРАММА ПАДЕНИЯ ДАВЛЕНИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS18
