Обратный клапан фланцевый чугунный «ГРАНЛОК», тип RD16, АДЛ (Россия)

DN 15-200 мм, PN 1,6 МПа, Тмакс. 300oС, подъемный, фланец/фланец

Применение

Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.

Установка

Обратный клапан подъемный с пружиной (стандартное исполнение) устанавливается в горизонтальном положении. Направление движения среды должно совпадать с направлением, указанным на клапане.

Технические характеристики

Условный диаметр, мм 15-200
Условное давление, МПа 1,6
Максимальная температура 300 oС
Наименьшее давление открытия 0,005-0,01 МПа
Присоединение фланцевое

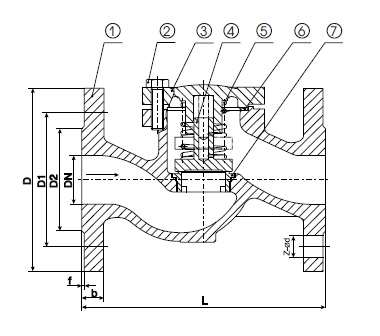

Спецификация

1. Корпус Чугун GG25
2. Болт Сталь
3. Крышка Чугун GG25
4. Диск Нержав. сталь Х20Cr13
5. Пружина Пружинная сталь
6. Прокладка Графит
7. Седло Нержав. сталь Х20Cr13

Зависимость «Температура — Давление»

Чугун, GG25, PN 1,6 МПа
oС МПа
-10 1,6
120 1,6
150 1,44
180 1,34
200 1,28
230 1,18
250 1,12
300 0,96

Габаритные размеры

DN, (мм) Код для заказа# L, (мм) D, (мм) D1, (мм) D2, (мм) b-f Z- ? d Kv, (м3/ч) Масса, (кг)
15 A50.26M2.35 130 95 65 46 14-2 4 x 14 5,7 3,1
20 A50.26M2.45 150 105 75 56 16-2 4 x 14 7,8 3,9
25 A50.26M2.55 160 115 85 65 16-2 4 x 14 11,8 5,1
32 A50.26M2.65 180 140 100 76 18-2 4 x 19 17,9 8,5
40 A50.26M2.75 200 150 110 84 18-2 4 x 19 27,5 9
50 A50.26M2.85 230 165 125 99 20-2 4 x 19 48 12,5
65 A50.26M2.95 290 185 145 118 20-2 4 x 19 77,6 18,6
80 A50.26M2.105 310 200 160 132 22-2 8 x 19 109 27,3
100 A50.26M2.115 350 220 180 156 24-2 8 x 19 168 35
125 A50.26M2.125 400 250 210 184 26-2 8 x 19 251 54,9
150 A50.26M2.135 480 285 240 211 26-2 8 x 23 389 70
200 A50.26M2.145 600 340 295 266 30-2 12 x 23 664 111,6

Фланцевое присоединение согласно стандарту DIN 2501 (DIN 2633 на PN 1,6 МПа) / EN1092-2.

Возможно использование ответных фланцев российского производства согласно ГОСТ 12820-80, 12821-80 на PN 1,6 МПа.
