Обратный клапан фланцевый чугунный «ГРАНЛОК», тип RD30, АДЛ (Россия)

DN 50–200, PN 1,6 МПа, Тмакс. 300oС, поворотный, фланец/фланец

Применение

Для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.

Установка

Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости.

Технические характеристики

Условный диаметр, мм 50-200
Условное давление, МПа 1,6
Максимальная температура +300 oС
Присоединение фланцевое

Спецификация

1. Корпус Чугун GG25
2. Седло Нержав. сталь Х20Cr13
3. Уплотнительное кольцо Нержав. сталь Х20Cr13
4. Диск Чугун GG25
5. Шайба Сталь
6. Болт Сталь
7. Шарнир Чугун
8. Прокладка Графит
9. Крышка Чугун GG25
10. Болт Сталь

Зависимость «Температура — Давление»

Чугун, GG25, PN 1,6 МПа
oС МПа
-10 1,6
120 1,6
150 1,44
180 1,34
200 1,28
230 1,18
250 1,12
300 0,96

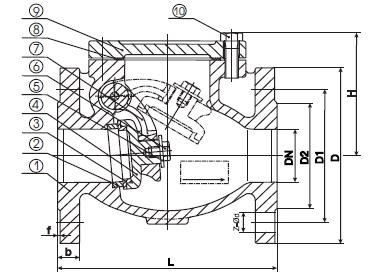

Габаритные размеры и параметры

DN, (мм) Код для заказа# L, (мм) D, (мм) D1, (мм) D2, (мм) b-f Z- ?d H, (мм) Kv, (м3/ч) Масса, (кг)
50 A52.26M2.85 200 165 125 99 20-2 4- ?19 115 82 13,0
65 A52.26M2.95 240 185 145 118 20-2 4- ?19 130 130 17,40
80 A52.26M2.105 260 200 160 132 22-2 8- ?19 147 220 24,40
100 A52.26M2.115 300 220 180 156 24-2 8- ?19 166 310 33,20
125 A52.26M2.125 350 250 210 184 26-2 8- ?19 188 440 52,00
150 A52.26M2.135 400 285 240 211 26-2 8 - ?23 217 640 75,20
200 A52.26M2.145 500 340 295 265 30-2 12- ?23 275 1100 117,0

Фланцевое присоединение согласно стандарту DIN 2501 (DIN 2633 на PN 1,6 МПа) / EN1092-2.

Возможно использование ответных фланцев российского производства согласно ГОСТ 12820-80, 12821-80 на PN 1,6 МПа.
