Обратный клапан ГРАНЛОК CVS50, поворотный, нержавеющая сталь, DN40...600, PN25, межфланцевый

Обратный клапан ГРАНЛОК CVS50, поворотный, нержавеющая сталь, DN40...600, PN25, межфланцевый

Технические характеристики
Условный диаметр 40...600 мм
Условное давление 25 бар
Рабочая температура до 350 °С
Тип присоединения Межфланцевый
Тип запорного элемента Тарельчатый
Применение

ГРАНЛОК CVS50 - Обратный клапан , который применяется в напорных канализационных сетях, станциях КНС, очистных сооружениях, системах тепло-, водоснабжения и водоотведения, целлюлозно-бумажной и пищевой промышленности, транспортирующих среднеагрессивные среды.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Обратный клапан ГРАНЛОК CVS50, поворотный, нержавеющая сталь, DN40...600, PN25, межфланцевый



ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS50

ГРАНЛОК CVS50 - Обратный клапан , который применяется в напорных канализационных сетях, станциях КНС, очистных сооружениях, системах тепло-, водоснабжения и водоотведения, целлюлозно-бумажной и пищевой промышленности, транспортирующих среднеагрессивные среды.

Основные преимущества

  • малая строительная длина;
  • минимальные потери давления;
  • минимальное давление открытия;
  • хорошая герметичность;
  • быстродействие (наклонное посадочное место уменьшает рабочий ход запорного элемента).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS50

Присоединение DN 40...600 мм
Условное давление PN 25 бар
Рабочая температура –60…+300 °С
Тип обратного клапана Поворотный
Класс герметичности  по ГОСТ 9544-2015  D - мет. уплотнение
Присоединение к трубопроводу Межфланцевое по ГОСТ 33259-2015 исп В



УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS50

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении. При монтаже клапан зажимается между фланцами. Поток среды должен быть направлен на диск клапана, как показано стрелкой. Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев. При установке в вертикальном положении направление потока снизу вверх.


СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS50

DN 40-300 DN 350 - 600
№ позиция материал № Позиция Материал
1  Винт 3Х17Н14М3 (316) 1 Винт  3Х17Н14М3 (316)
2 Подшипник  08Х17Н13М2 (316) 2 Подшипник 08Х17Н13М2 (316)
3 Ось  08Х17Н13М2 (316) 3 Ось 08Х17Н13М2 (316)
4 Диск  08Х18Н10 (CF8M) 4 Диск 08Х18Н10 (CF8M)
5 Корпус  08Х18Н10 (CF8M) 5 Корпус  08Х18Н10 (CF8M)
6 Фиксирующая вставка  08Х17Н13М2 (316) 6 Фиксирующая вставка  08Х17Н13М2 (316)
7 Рым-болт  08Х17Н13М2 (316) 7 Упор  08Х17Н13М2 (316)
8 Упор  08Х17Н13М2 (316)

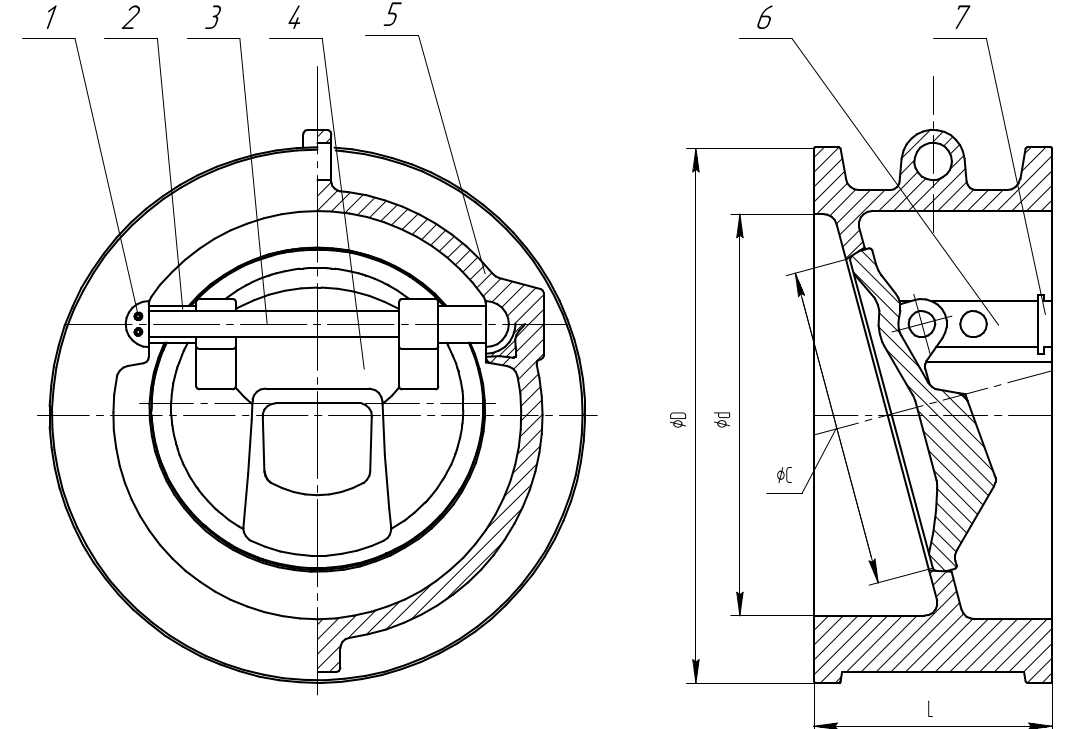

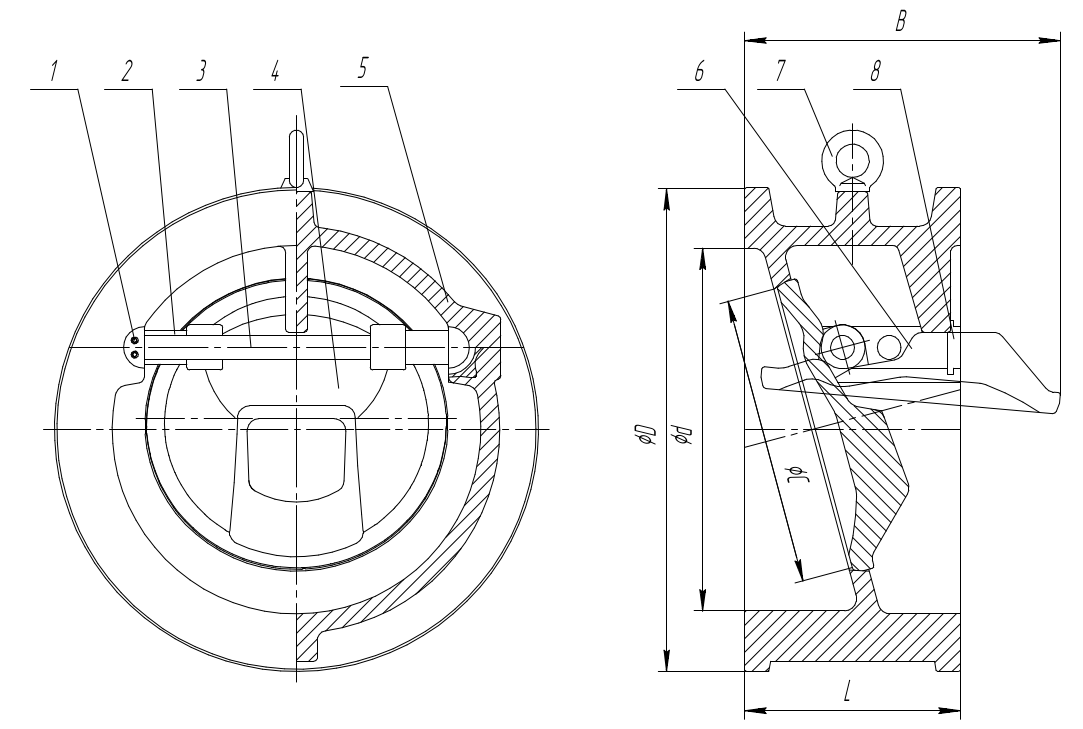

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS50

DN 40-300
DN 350 - 600
DN
L
d
D
C
B
DN
L
d
D
C
40
60
40
93
32
47
350
184
350
458
288
50 60 51 108 38 52 400 191 400 515 322
65 67 65 128 53 70 500 219 500 622 402
80 73 80 142 63 80 600 222 600 732 489
100 73 102 168 79 93
125 86 125 194 98 115
150 98 152 224 123 135
200 127 203 284 161 176
250 146 254 341 216 226
300 181 305 401 242 268



ПРАВИЛА УСТАНОВКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК CVS50

Клапан следует устанавливать таким образом, чтобы до и после клапана были прямые участки трубопровода не менее 1 диаметра клапана.
На всех системах клапан должен открываться вверх по направлению потока.
Правильно! НЕ ПРАВИЛЬНО!
